Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: L9-FC315501-60PPC
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000/25K
Giá bán: 12.98USD/PCS
chi tiết đóng gói: T & r
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5kk/tháng
giao diện quang học: |
Bộ kết nối FC |
Giao diện điện: |
logic TTL |
Khoảng cách: |
60km |
Yếu tố hình thức: |
1x9 |
Tốc độ dữ liệu: |
100M/155M |
Bước sóng: |
TX 1310nm / 1550nm RX |
giao diện quang học: |
Bộ kết nối FC |
Giao diện điện: |
logic TTL |
Khoảng cách: |
60km |
Yếu tố hình thức: |
1x9 |
Tốc độ dữ liệu: |
100M/155M |
Bước sóng: |
TX 1310nm / 1550nm RX |

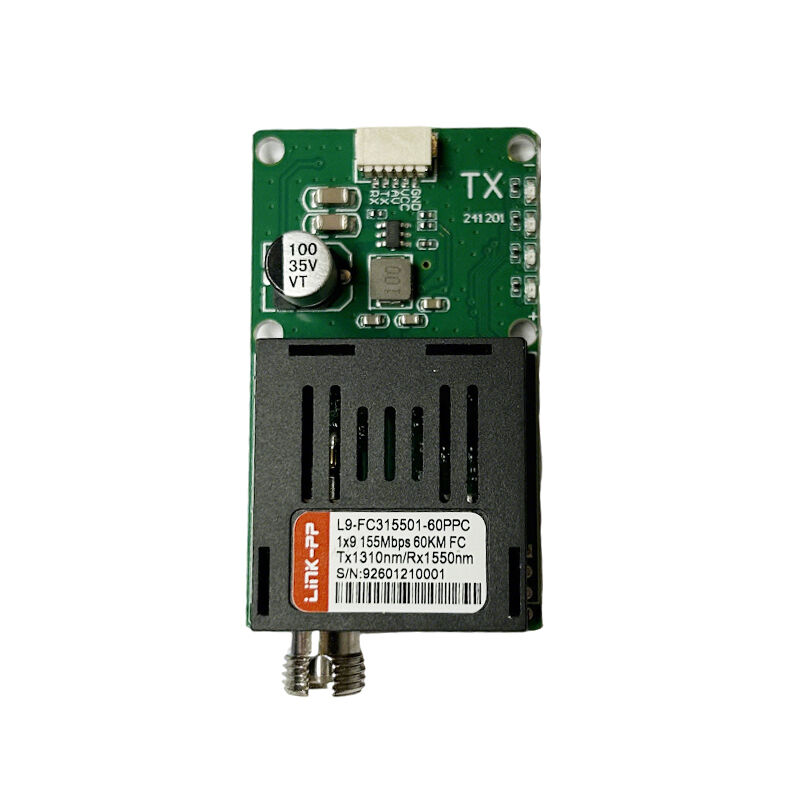

CácL9-FC315501-60PPClà một hiệu suất cao1x9 TTL mô-đun truyền thu quangđược thiết kế đểTruyền thông sợi quang đường dàitrongHệ thống không-đất UAV, điều khiển công nghiệp và môi trường điện từ khắc nghiệt.
Mô-đun này hỗ trợ155 Mbps truyền dữ liệu qua sợi quang đơn chế độ lên đến 60 km, vớiĐiện áp đầu vào rộng DC 5,526V,độ trễ thấp, vàmiễn dịch EMI mạnh, làm cho nó lý tưởng choĐiện toán từ xa bằng máy bay không người lái, liên kết quang học không gian-đất và mạng điều khiển từ xa.
L9-FC315501-60PPC hoạt động như mộthệ thống máy thu quang ghép đôi, bao gồm:Các module A-end và B-endvới các bước sóng bổ sung.
| Kết thúc | Chức năng |
|---|---|
| A-End (Airborne / UAV) | TTL → quang học (Tx 1550 nm / Rx 1310 nm) |
| B-End (Trạm mặt đất) | Optical → TTL (Tx 1310 nm / Rx 1550 nm) |
Truyền tải đầy đủ trên sợi một chế độ cho phép truyền thông thời gian thực đáng tin cậy lên đến 60 km.
| Parameter | Khoảng phút | Thông thường | Tối đa | Đơn vị |
|---|---|---|---|---|
| Độ dài sóng của máy phát | 1530 | 1550 | 1565 | nm |
| Độ dài sóng của máy thu | 1260 | 1310 | 1360 | nm |
| Năng lượng quang đầu ra | -2 | +3 | +5 | dBm |
| Độ nhạy của máy thu | ️ | ️ | - 34 | dBm |
| Ngân sách quang học | ≥ 32 | ️ | ️ | dB |
| Tỷ lệ lỗi bit (BER) | ≤ 1 × 10−12 |
| Parameter | Thông số kỹ thuật |
|---|---|
| Giao diện điện | TTL |
| Mức độ logic | 3.3V / 5V tương thích |
| Điện áp cung cấp | DC 5.5 26 V |
| Tiêu thụ năng lượng | ≤ 2,5 W |
| Bảo vệ | Phương cực ngược, tăng áp, bảo vệ điện áp quá cao |
| Parameter | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -40 ~ +85 °C |
| Nhiệt độ lưu trữ | -40 ~ +85 °C |
| Hình thức yếu tố | 1x9 |
| Loại kết nối | FC |
| Nhà ở | Kim loại được bảo vệ |
| Lắp đặt | PCB xuyên lỗ |
| Khoảng cách | Mô hình được khuyến cáo |
|---|---|
| ≤ 20 km | 155M 20km TTL fiber module |
| ≤ 40 km | 155M 40km TTL fiber module |
| ≤ 60 km | L9-FC315501-60PPC |
| ≤ 80 km | 155M 80km TTL fiber module |
Q1: Mô-đun này có thể kết nối trực tiếp với cổng MCU hoặc FPGA TTL?
Vâng, giao diện TTL hoàn toàn tương thích vớiMCU, FPGA, DSP và bảng điều khiển chuyến bay.
Q2: Nó có thể hoạt động trong môi trường EMI cao?
Vâng, truyền tín hiệu bằng sợi truyền cung cấpcách ly điện hoàn chỉnh và miễn dịch EMI, lý tưởng cho UAV và môi trường công nghiệp.
Q3: Nó hỗ trợ truyền hai chiều?
Có, giao tiếp quang học đầy đủ trên sợi một chế độ.
