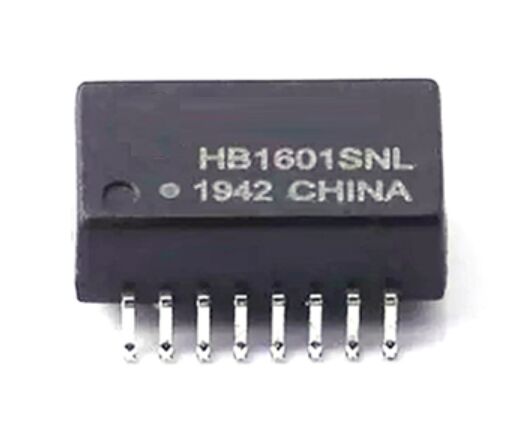

Máy biến áp cách ly Ethernet SMD HB1601SNL 10/100Base-T SOP-16

Tổng quan về bộ biến áp cách ly Ethernet HB1601SNL

Bộ HB1601SNL là một bộ biến áp cách ly và lọc Ethernet 10/100Base-T nhỏ gọn, gắn trên bề mặt (SMD) được thiết kế để truyền tín hiệu mạng đáng tin cậy và triệt tiêu nhiễu trong các giao diện Ethernet PHY. Được đóng gói trong vỏ SOP-16, nó cung cấp khả năng cách ly điện, phối hợp trở kháng và hiệu suất EMI tuyệt vời cho các ứng dụng Fast Ethernet.

Được thiết kế theo tiêu chuẩn IEEE 802.3 và ANSI X3.263, HB1601SNL được sử dụng rộng rãi trong thiết bị mạng SOHO, thiết kế LAN trên bo mạch chủ (LOM), bộ chuyển mạch Ethernet, hub và thiết bị mạng công nghiệp. Sản phẩm tuân thủ RoHS, không chì và phù hợp với quy trình lắp ráp SMT tự động.

Thông tin đặt hàng

• Mã sản phẩm: HB1601SNL
• Đóng gói: SOP-16, Băng & cuộn (dành cho lắp ráp SMT tự động)
• Danh mục: Nam châm LAN / Biến áp cách ly Ethernet

Bộ HB1601SNL là một bộ biến áp cách ly Ethernet SMD 10/100Base-T đáng tin cậy, tuân thủ tiêu chuẩn, được thiết kế cho các thiết bị mạng hiệu suất cao, nhỏ gọn. Với hiệu suất điện đã được chứng minh, khả năng cách ly mạnh mẽ và chứng nhận UL, đây là lựa chọn lý tưởng cho các thiết kế OEM và ứng dụng sửa chữa chuyên nghiệp.

▶ Yêu cầu báo giá | Tải xuống Datasheet | Liên hệ Hỗ trợ Kỹ thuật

Các tính năng chính của bộ biến áp cách ly Ethernet SMD

• Bộ biến áp cách ly Ethernet 10/100Base-T với bộ lọc tích hợp
• Vỏ gắn trên bề mặt SOP-16, được tối ưu hóa cho bố cục PCB nhỏ gọn
• Được thiết kế để đáp ứng các thông số kỹ thuật IEEE 802.3 và ANSI X3.263
• Tính toàn vẹn tín hiệu tuyệt vời với suy hao chèn thấp và suy hao phản xạ cao
• Khả năng triệt tiêu nhiễu chế độ chung (DCMR) caoKhả năng cách ly 1500 Vrms (Hi-Pot)
• cho khả năng cách ly điện đáng tin cậyTuân thủ
• ANSI X3.263, cấu tạo không chì
• Hỗ trợ hàn chảy lại lên đến 245 °C (tối đa 5 giây)
• Được chứng nhận UL (Số hồ sơ E484635)

Datasheet HB1601SNL

Thông số kỹ thuật của bộ biến áp LAN HB1601SNL

Thông số kỹ thuật cơ khí & môi trường

Ứng dụng của nam châm LAN SOP-16 10/100Base-T

HB1601SNL được thiết kế để hỗ trợ nhiều ứng dụng mạng Fast Ethernet, bao gồm:

• Thiết bị mạng SOHO (modem ADSL, router, gateway)
• Giao diện Ethernet LAN trên bo mạch chủ (LOM)Hub và bộ chuyển mạch Ethernet
• Bộ điều khiển Ethernet nhúng
• Hệ thống mạng và tự động hóa công nghiệp
• Sửa chữa và tân trang thiết bị mạng
• Yếu tố hình thức SOP-16 của nó làm cho nó lý tưởng cho

thiết kế PCB mật độ cao nơi không gian bo mạch bị hạn chế.Ghi chú thiết kế & lắp ráp PCB HB1601SNL

Tuân theo

• mẫu chân SOP-16 được khuyến nghị để đảm bảo độ ẩm hàn và độ đồng phẳng phù hợp.Duy trì
• khoảng cách đầy đủ giữa các mạch sơ cấp và thứ cấp để duy trì hiệu suất cách ly.Đặt bộ biến áp gần Ethernet PHY để giảm thiểu chiều dài đường dẫn và giảm EMI.
• Sử dụng định tuyến trở kháng được kiểm soát cho các cặp vi sai TX/RX.
• Phù hợp với
• các cấu hình hàn chảy lại tiêu chuẩn không chì, với nhiệt độ đỉnh tối đa là 245 °C.Có. Vỏ SOP-16 hỗ trợ

Tuân thủ

• IEEE 802.3 cho Ethernet 10/100Base-T
• Tuân thủ
• ANSI X3.263Tuân thủ
• RoHS và không chì

Thành phần được công nhận UL (Số hồ sơ E484635)Các chứng nhận này làm cho HB1601SNL phù hợp với

thị trường toàn cầu

và triển khai công nghiệp dài hạn.

Câu hỏi thường gặp về Bộ biến áp Ethernet HB1601SNL 10/100Base-T1. Chức năng chính của HB1601SNL là gì?HB1601SNL cung cấp

khả năng cách ly điện, phối hợp trở kháng và triệt tiêu nhiễu

giữa Ethernet PHY và cáp mạng trong các ứng dụng 10/100Base-T.2. HB1601SNL có phù hợp với thiết kế PoE không?HB1601SNL được thiết kế để cách ly tín hiệu Fast Ethernet.

Khả năng PoE phụ thuộc vào thiết kế hệ thống tổng thể

, định mức dòng điện và bố cục PCB. Luôn xác minh với các tiêu chuẩn PoE trước khi sử dụng.3. HB1601SNL có thể được sử dụng trong môi trường công nghiệp không?Có. Với

điện áp cách ly cao, hiệu suất DCMR mạnh mẽ và chứng nhận UL

, nó phù hợp cho các ứng dụng Ethernet công nghiệp và nhúng trong phạm vi nhiệt độ quy định.4. Bộ phận này có phù hợp với sản xuất SMT tự động không?Có. Vỏ SOP-16 hỗ trợ
