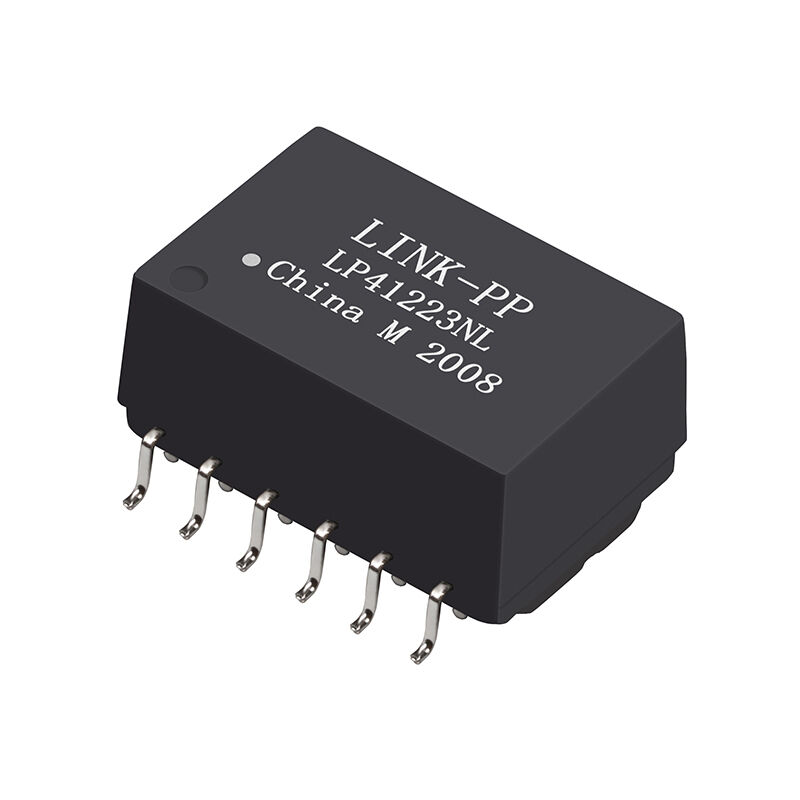

LP41223NL | Mô-đun biến áp PoE++ cổng đơn 10/100 BASE-T

CácLINK-PP LP41223NLlà một mô-đun biến áp từ tính 10/100 BASE-T cổng đơn hiệu suất cao được thiết kế đặc biệt cho thế hệ tiếp theoPoE++ (IEEE 802.3bt)ứng dụng.Được thiết kế để xử lý nhu cầu điện năng tăng lên, mô-đun này hỗ trợ lên đến1.1A Khả năng dòng DC, làm cho nó lý tưởng cho các thiết bị mạng công suất cao.

1Các đặc điểm chính của PoE++ LAN Magnetics

1. PoE++ sẵn sàng: Tối ưu hóa cho nhu cầu năng lượng tăng với khả năng dòng điện DC 1,1A mỗi cổng.​
2. Tiêu chuẩn phù hợp: Phù hợp hoàn toàn vớiIEEE 802.3btthông số kỹ thuật cho công suất cao Power over Ethernet.
3. Chứng nhận an toàn: UL được công nhận theo số hồ sơE484653.
4. Sự cô lập vững chắc: Phân cách điện áp cao 1500Vrms (1 phút) hoặc 1800Vrms (1 giây).
5. Tương thích với môi trường: Không có chì và hoàn toànRoHSphù hợp.
6. Loại sản phẩm:Transformer LAN Ethernet hiệu suất cao được thiết kế cho các yêu cầu cung cấp điện PoE ++ tăng lên.
7. Ứng dụng chính:Được thiết kế đặc biệt choIEEE 802.3bt (PoE++)hệ thống đòi hỏi xử lý dòng DC tăng cường lên đến1.1A.

2.Thông số kỹ thuật điện @ 25°C

2.1 Tỷ lệ quay

Thiết kế cân bằng 1: 1 đảm bảo khớp trở kháng thích hợp giữa PHY và mặt cáp cho các hệ thống 10/100/1000Base-T.

2.2 Khả năng điện dẫn mạch mở (OCL)

Điều kiện thử nghiệm:100kHz, 0.1Vrms, 28mA DC Bias

Duy trì hiệu suất tần số thấp ổn định ngay cả trong điều kiện thiên vị DC được yêu cầu bởi hoạt động PoE ++.

2.3 Mất tích nhập

Mức mất tích chèn thấp đảm bảo suy giảm tín hiệu tối thiểu và biên biểu đồ mắt được cải thiện.

2.4 Mất lợi nhuận (tối thiểu)

2.5 Cross Talk

Đảm bảo nhiễu điện từ thấp và tín hiệu khác biệt ổn định.

2.6 CMRR (Common Mode Rejection Ratio)

Ứng dụng có khả năng ngăn chặn tiếng ồn ở chế độ thông thường, rất quan trọng đối với hệ thống PoE++ công suất cao.

2.7 Độ cực

Đinh1 và 12và4 & 9làtrong giai đoạn.

2.8 Hi-Pot (Đầu tiên đến thứ cấp)

• 1500Vrms, 1 phút hoặc
• 1800Vrms, 1 giây

Cung cấp cách ly được củng cố để bảo vệ an toàn và bảo vệ.

2.9 PoE++ Khả năng hiện tại

Được thiết kế cho các yêu cầu PoE++ tăng lên với:1.1A Khả năng dòng DC

Hỗ trợ các ứng dụng IEEE 802.3bt công suất cao.

2.10 Nhiệt độ hoạt động

0 °C đến + 70 °C:Thích hợp cho môi trường công nghiệp thương mại và tiêu chuẩn.

3. LP41223NLSơ đồ biến áp PoE++ LAN:

Ghi chú kỹ thuật về cực: Pins 1 & 12 và Pins 4 & 9 đang trong giai đoạn để đảm bảo tính toàn vẹn của tín hiệu trên toàn bộ biến áp.

4Ứng dụng của PoE++ Ethernet LAN Transformer

CácLP41223NLlà linh hoạt và được thiết kế để hỗ trợ một loạt các ứng dụng mạng:

• Thiết bị SOHO: Modem ADSL và bộ định tuyến gia đình.
• Mạng lưới doanh nghiệp: Thiết kế LAN trên bo mạch chủ (LOM).
• Cơ sở hạ tầng: Các trung tâm mạng và các bộ chuyển đổi PoE++ công suất cao.
• IoT công nghiệp: Thiết bị đòi hỏi cung cấp điện dòng cao cùng với dữ liệu.
