Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ISO,ROHS,REACH
Số mô hình: TM82440Anl
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 800 chiếc
Giá bán: $0.3-$0.82
chi tiết đóng gói: 800 chiếc/cuộn,1CTN = 6 cuộn = 4800 chiếc
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 ngày
Khả năng cung cấp: 4200K-chiếc/tháng
Loạt: |
Máy biến áp mạng LAN cấp công nghiệp |
Mã sản phẩm: |
TM82440Anl |
Tốc độ: |
1G Base-T |
Số lượng cổng: |
Cổng duy nhất |
Phong cách gắn kết: |
SMD/SMT |
Chiều dài: |
15,1 (mm) |
chiều rộng: |
10 (mm) |
Chiều cao: |
4 (mm) |
Loạt: |
Máy biến áp mạng LAN cấp công nghiệp |
Mã sản phẩm: |
TM82440Anl |
Tốc độ: |
1G Base-T |
Số lượng cổng: |
Cổng duy nhất |
Phong cách gắn kết: |
SMD/SMT |
Chiều dài: |
15,1 (mm) |
chiều rộng: |
10 (mm) |
Chiều cao: |
4 (mm) |

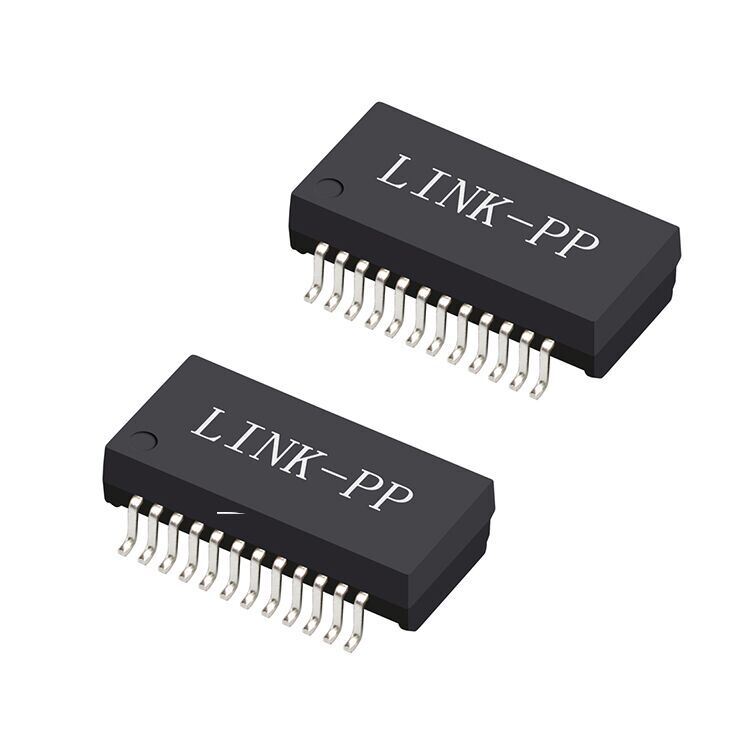

TM82440ANL LAN Transformer mô-đun từ tính Gigabit Ethernet 1GBase-T cổng duy nhất. Gói SMT 24-pin với cách ly 1500Vrms, mất tích chèn thấp và phạm vi hoạt động từ -40 °C đến +85 °C.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | TM82440ANL |
| Tốc độ Ethernet | 1000Base-T |
| Số cảng | Cảng duy nhất |
| Loại gói | SMT 24-pin |
| Loại lắp đặt | Mặt đất |
| Điện áp cách ly | 1500Vrms |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Tuân thủ RoHS | Vâng. |
CácTM82440ANL LAN Transformerlà mộtMô-đun biến áp Ethernet 1GBase-T cổng duy nhấtđược thiết kế đểGigabit Ethernet PHY giao diệnCái này.Mô-đun từ tính LAN gắn trên bề mặt 24 châncung cấp cách ly tín hiệu đáng tin cậy, ngăn chặn EMI tuyệt vời và hiệu suất điện ổn định cho mạng Ethernet tốc độ cao.
Với mộtdấu chân công nghiệp tiêu chuẩn,TM82440ANLtương thích với nhiều thiết kế biến áp Gigabit LAN phổ biến, cho phép tích hợp PCB dễ dàng và thiết kế giao diện Ethernet đơn giản.
Được thiết kế choThiết bị công nghiệp và mạng lưới, bộ biến áp hoạt động trên mộtPhạm vi nhiệt độ rộng từ -40°C đến +85°C, làm cho nó phù hợp với các môi trường đòi hỏi như hệ thống tự động hóa công nghiệp và cơ sở hạ tầng truyền thông.
| Parameter | Tần suất / Tình trạng | Thông số kỹ thuật |
|---|---|---|
| OCL (Inductance) | 100kHz, 0,1V, 8mA DC Bias | ≥ 350 μH |
| Tỷ lệ quay (TX) | ️ | 1CT: 1CT ± 5% |
| Tỷ lệ quay (RX) | ️ | 1CT: 1CT ± 5% |
| Khả năng dẫn độ rò rỉ (LL) | ️ | ≤ 0,4 μH |
| DC Resistance (DCR) | ️ | ≤ 1,2 Ω |
| Mất tích nhập | 1 ¢ 100 MHz | ≤ -1 dB |
| Lợi nhuận mất mát | 1 40 MHz | ≥ 16 dB |
| Lợi nhuận mất mát | 40 100 MHz | ≥ 10 + 20 log ((f/80) dB |
| Crosstalk | 30 MHz | ≥ -45 dB |
| Crosstalk | 60 MHz | ≥ -40 dB |
| Crosstalk | 100 MHz | ≥ -35 dB |
| Phân biệt với chế độ thông thường từ chối (DCMR) | 30 MHz | ≥ -40 dB |
| Phân biệt với chế độ thông thường từ chối (DCMR) | 60 MHz | ≥ -35 dB |
| Phân biệt với chế độ thông thường từ chối (DCMR) | 100 MHz | ≥ -30 dB |
| Điện áp cách ly (Hi-Pot) | ️ | 1500 Vrms |
1. TM82440ANL Sơ đồ điện
2. TM82440ANL Sơ đồ cơ khí
3. TM82440ANL Sơ vẽ - Định dạng Pad
4. TM82440ANL Sơ vẽ - Hình dạng của xăng ngược
CácTM82440ANL Gigabit LAN biến ápđược sử dụng rộng rãi trong thiết bị mạng Ethernet, bao gồm:
Phạm vi nhiệt độ công nghiệp của nó làm cho nó đặc biệt phù hợp vớiThiết bị mạng công nghiệp và cơ sở hạ tầng truyền thông.
1Một bộ biến áp LAN được sử dụng cho cái gì?
Một bộ biến áp LAN cung cấp cách ly điện, khớp trở kháng và ồn tắt giữa Ethernet PHY và cáp mạng, đảm bảo truyền dữ liệu đáng tin cậy trong mạng Ethernet.
2TM82440ANL hỗ trợ tốc độ Ethernet nào?
TM82440ANL được thiết kế cho các ứng dụng Gigabit Ethernet 1GBase-T (1000Base-T).
3TM82440ANL hỗ trợ môi trường công nghiệp?
Vâng, với nhiệt độ hoạt động từ -40 °C đến +85 °C, nó phù hợp với thiết bị mạng công nghiệp.
4Nó cung cấp điện áp cách ly nào?
Bộ biến áp cung cấp cách ly 1500Vrms, đáp ứng các yêu cầu về an toàn Ethernet và tính toàn vẹn tín hiệu.
