Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,REACH,ISO
Số mô hình: B78476A8247A003
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 500 chiếc
Giá bán: $0.2-$0.37
chi tiết đóng gói: T&R, 500 chiếc/cuộn
Thời gian giao hàng: Tàu trong vòng 3 ngày
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 4600K.PCS/tháng
Loại máy biến áp: |
LAN 10/100 Base-T |
Mã sản phẩm: |
B78476A8247A003 |
Số lượng cổng: |
Cổng duy nhất |
Điện cảm: |
350μH |
Điện áp cách ly: |
1500 VAC |
Kiểu lắp: |
Gắn bề mặt |
Loại máy biến áp: |
LAN 10/100 Base-T |
Mã sản phẩm: |
B78476A8247A003 |
Số lượng cổng: |
Cổng duy nhất |
Điện cảm: |
350μH |
Điện áp cách ly: |
1500 VAC |
Kiểu lắp: |
Gắn bề mặt |

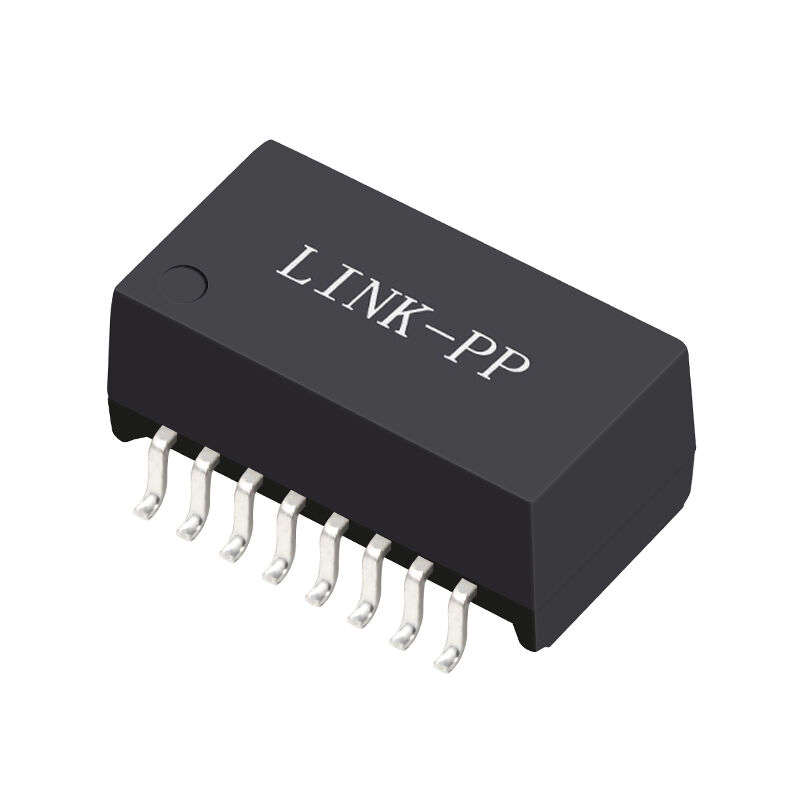

B78476A8247A003 mô-đun từ tính LAN cho 10/100Base-T Ethernet. Chuyển biến SMD một cổng với độ điện dẫn 350μH, mất tích chèn thấp, cách ly 1500VAC và phạm vi hoạt động từ -40 °C đến +85 °C.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | B78476A8247A003 |
| Loại sản phẩm | LAN Magnetics Module |
| Tiêu chuẩn Ethernet | 10/100Base-T |
| Số cảng | Cảng duy nhất |
| Loại gói | Đèn bề mặt (SMD) |
| Vật liệu lõi | Ferrite Toroid |
| Điện áp cách ly | 1500 VAC |
| Nhiệt độ hoạt động | -40 °C đến +85 °C |
| Trọng lượng | Khoảng 0.8g |
| Tuân thủ | IEEE 802.3, RoHS |
| Parameter | Điều kiện thử nghiệm | Thông số kỹ thuật |
|---|---|---|
| Tỷ lệ quay (Trước tiên: Thứ cấp) | ️ | 1CT: 1CT ± 3% |
| Chất dẫn điện (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | ≥ 350 μH |
| Kiểm tra điện áp | 50 Hz, 1 phút | 1500 V AC |
| Mất tích nhập | 0.1 100 MHz | ≤ -1,0 dB |
| Lợi nhuận mất mát | 1 30 MHz | ≥ 18 dB |
| Lợi nhuận mất mát | 40 MHz | ≥ 16 dB |
| Lợi nhuận mất mát | 50 MHz | ≥ 14 dB |
| Lợi nhuận mất mát | 60 ¢ 80 MHz | ≥ 12 dB |
| Crosstalk | 30 MHz | ≥ -43 dB |
| Crosstalk | 60 MHz | ≥ -37 dB |
| Crosstalk | 100 MHz | ≥ -33 dB |
| Phân biệt với chế độ thông thường từ chối (DCMR) | 30 MHz | ≥ -43 dB |
| Phân biệt với chế độ thông thường từ chối (DCMR) | 60 MHz | ≥ -37 dB |
| Phân biệt với chế độ thông thường từ chối (DCMR) | 100 MHz | ≥ -33 dB |
| Parameter | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -40 °C đến +85 °C |
| Nhiệt độ lưu trữ | -40 °C đến +85 °C |
| Tiêu chuẩn hàn | IPC / JEDEC J-STD-020D |
| RoHS | Tương thích |
Mô-đun từ tính LAN B78476A8247A003 là một bộ biến áp Ethernet 10/100Base-T một cổng được thiết kế cho các ứng dụng giao diện LAN đòi hỏi cách ly tín hiệu đáng tin cậy và ngăn chặn EMI.
Mô-đun biến áp LAN gắn trên bề mặt này tích hợp nam châm hiệu suất cao tối ưu cho giao diện Ethernet PHY. Với độ cảm ứng tối thiểu 350 μH, mất tích chèn thấp,và tuyệt vời crossstalk ức chế, mô-đun đảm bảo truyền dữ liệu ổn định trong mạng Ethernet nhanh.
Được thiết kế cho thiết bị công nghiệp và mạng, B78476A8247A003 hỗ trợ phạm vi nhiệt độ hoạt động rộng từ -40 °C đến +85 °C,làm cho nó phù hợp với môi trường đòi hỏi như hệ thống tự động hóa công nghiệp, cơ sở hạ tầng mạng và thiết bị truyền thông nhúng.
Một mô-đun từ tính LAN cung cấp cách ly điện, khớp trở kháng và ức chế tiếng ồn giữa Ethernet PHY và cáp mạng để đảm bảo truyền thông Ethernet đáng tin cậy.
Mô-đun được thiết kế cho các ứng dụng Ethernet 10Base-T và 100Base-TX phù hợp với tiêu chuẩn IEEE 802.3.
Thiết bị cung cấp cách ly 1500 VAC, đảm bảo an toàn điện và tính toàn vẹn tín hiệu trong mạng Ethernet.
B78476A8247A003 hỗ trợ phạm vi nhiệt độ hoạt động công nghiệp mở rộng từ -40 °C đến +85 °C.
