HX5401NL 30w 4P PoE LAN Transformer 4 Cổng 1000BASE-T BGA Magnetics

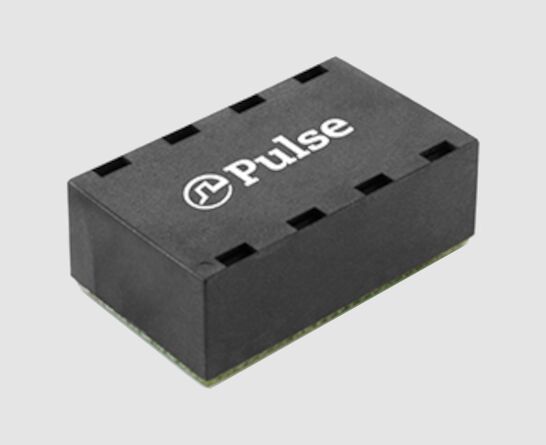

Pulse HX5401NL là một biến áp LAN PoE bốn cổng được thiết kế cho các ứng dụng Ethernet 1000BASE-T yêu cầu ghép nối tín hiệu ổn định, cách ly cao và tích hợp bảng mạch nhỏ gọn. Với Tỷ lệ vòng dây 1CT:1CT, điện áp cách ly 1500 VAC và hỗ trợ PoE 4P lên đến 30W, HX5401NL được chế tạo cho các kỹ sư thiết kế thiết bị mạng gigabit đáng tin cậy, thiết bị hỗ trợ PoE và giao diện Ethernet mật độ cao.

Đối với người mua đang tìm kiếm datasheet, sơ đồ tham khảo, chi tiết gói hoặc thông số kỹ thuật điện của HX5401NL, trang này cung cấp bản tóm tắt kỹ thuật rõ ràng để giúp bạn đánh giá nhanh khả năng tương thích và sự phù hợp với thiết kế.

Các tính năng chính của HX5401NL Nam châm LAN PoE 4P 30W

• Được thiết kế cho Ethernet 1000BASE-T
• Kiến trúc nam châm bốn cổng
• Tỷ lệ vòng dây 1CT:1CT
• điện áp cách ly 1500 VAC
• Hỗ trợ PoE 4P lên đến tối đa 30W
• Kiểu lắp BGA bump grid array
• Tuân thủ RoHS-6
• Phạm vi nhiệt độ hoạt động: -40°C đến +85°C

HX5401NL phù hợp với phần cứng mạng nhỏ gọn, nơi tính toàn vẹn tín hiệu, độ tin cậy nhiệt và khả năng tương thích PoE đều quan trọng.

Thông số kỹ thuật HX5401NL

Datasheet HX5401NL

Sơ đồ Datasheet Pulse HX5401NL

Bố cục PCB Datasheet Pulse HX5401NL

Tổng quan hiệu suất điện HX5401NL

HX5401NL được thiết kế cho hiệu suất gigabit Ethernet với các đặc tính điện cần thiết bởi các giao diện LAN hiện đại. Theo các thông số được cung cấp, bộ phận này cung cấp:

• Suy hao chèn: Tối đa 1,5 dB từ 1–100 MHz
• Suy hao phản xạ: được tối ưu hóa trên dải 1–100 MHz
• Tỷ lệ loại bỏ chế độ chung (CMMR): khả năng triệt tiêu mạnh mẽ trên các dải tần số chính
• Nhiễu xuyên âm: được kiểm soát để đảm bảo tính toàn vẹn tín hiệu đa kênh
• Khả năng xử lý nguồn PoE: PoE 4P lên đến tối đa 30W

Các giá trị này rất quan trọng vì biến áp LAN PoE phải làm nhiều hơn là chỉ truyền dữ liệu. Chúng phải duy trì chất lượng tín hiệu trong khi quản lý việc cung cấp năng lượng và hiệu suất EMI trong một giao diện Ethernet nhỏ gọn.

Thông số điện chi tiết

1. Suy hao chèn

1–100 MHz: Tối đa 1,5 dB

Suy hao chèn thấp giúp bảo toàn chất lượng tín hiệu trong các thiết kế 1000BASE-T. Điều này đặc biệt quan trọng trong các hệ thống Ethernet có biên độ giới hạn và độ ổn định liên kết phụ thuộc vào việc truyền sạch qua giai đoạn nam châm.

2. Suy hao phản xạ

• 1–30 MHz: Tối thiểu -18 dB
• 40 MHz: Tối thiểu -16 dB
• 50 MHz: Tối thiểu -14 dB
• 60–80 MHz: Tối thiểu -11 dB
• 100 MHz: Tối thiểu -10 dB

Suy hao phản xạ cho biết biến áp duy trì trở kháng phù hợp trên băng tần hoạt động tốt như thế nào. Suy hao phản xạ tốt hơn hỗ trợ độ tin cậy liên kết và giảm phản xạ có thể làm suy giảm hiệu suất Ethernet.

3. CMMR

• 30–60 MHz: Tối thiểu -32 dB
• 80–100 MHz: Tối thiểu -25 dB
• 125 MHz: Tối thiểu -19 dB

​

Khả năng loại bỏ chế độ chung là rất quan trọng trong nam châm Ethernet vì nó giúp triệt tiêu nhiễu có thể ảnh hưởng đến tính toàn vẹn tín hiệu, đặc biệt là trong môi trường mạng công nghiệp hoặc mật độ cao có nhiều nhiễu.

4. Nhiễu xuyên âm

• 30 MHz: Tối thiểu -44 dB
• 60 MHz: Tối thiểu -37 dB
• 100 MHz: Tối thiểu -33 dB

​

Nhiễu xuyên âm thấp rất quan trọng trong các thiết kế bốn cổng vì nhiều kênh được đặt gần nhau trên PCB. HX5401NL dành cho các thiết kế cần hiệu suất ổn định trên tất cả các cổng.

Tại sao kiểu lắp BGA lại quan trọng

HX5401NL sử dụng kiểu lắp BGA bump grid array, rất có giá trị cho bố cục PCB nhỏ gọn và quy trình lắp ráp tự động. Đối với các kỹ sư, điều này có nghĩa là:

• Tích hợp bảng mạch hiệu quả
• Phù hợp tốt cho các thiết kế mật độ cao
• Thích hợp cho sản xuất SMT hiện đại
• Dấu chân nhỏ gọn cho thiết bị mạng

Phương pháp đóng gói này thường được ưa chuộng khi không gian bố trí bị hạn chế và sản phẩm phải duy trì hiệu suất điện đáng tin cậy.

Các nhóm thiết kế nên kiểm tra gì trước khi chọn HX5401NL

Trước khi hoàn tất HX5401NL trong danh sách vật tư của bạn, hãy xác nhận các điều sau:

• Ứng dụng của bạn là 1000BASE-T, không chỉ 10/100
• PCB của bạn hỗ trợ kiểu lắp BGA
• Yêu cầu PoE của bạn nằm trong phạm vi tối đa 30W
• Nhà cung cấp PHY hỗ trợ các đặc tính nam châm tương thích
• Phạm vi nhiệt độ -40°C đến +85°C là đủ
• Suy hao phản xạ, suy hao chèn và nhiễu xuyên âm phù hợp với biên độ hệ thống của bạn

Các kiểm tra này giúp giảm rủi ro thiết kế lại và cải thiện tỷ lệ thành công lần đầu trong phát triển phần cứng Ethernet.

Câu hỏi thường gặp về nam châm PoE 1000BASE-T HX5401NL

HX5401NL là một lựa chọn mạnh mẽ cho các thiết kế biến áp LAN PoE 1000BASE-T yêu cầu tích hợp bốn cổng, cách ly 1500 VAC, tỷ lệ vòng dây 1CT:1CT và hỗ trợ PoE 4P tối đa 30W. Hiệu suất điện và gói BGA của nó làm cho nó phù hợp với phần cứng Ethernet nhỏ gọn, độ tin cậy cao, nơi tính toàn vẹn tín hiệu và việc cung cấp năng lượng phải hoạt động cùng nhau.

Đối với các kỹ sư so sánh các tùy chọn nam châm LAN PoE, HX5401NL nên được đánh giá tốt nhất dựa trên yêu cầu PHY, dấu chân PCB và mục tiêu công suất PoE của bạn để đảm bảo triển khai thiết kế sạch sẽ và đáng tin cậy.

1. Pulse HX5401NL là gì?

Pulse HX5401NL là một biến áp LAN PoE bốn cổng được thiết kế cho các ứng dụng Ethernet 1000BASE-T. Nó cung cấp khả năng cách ly tín hiệu, khớp trở kháng và hỗ trợ PoE trong gói SMT BGA.

2. HX5401NL hỗ trợ tốc độ dữ liệu nào?

HX5401NL hỗ trợ Ethernet 1000BASE-T. Nó dành cho các thiết kế mạng gigabit yêu cầu nam châm LAN hiệu suất cao.

3. Tỷ lệ vòng dây của HX5401NL là bao nhiêu?

Tỷ lệ vòng dây của HX5401NL là 1CT:1CT, đây là cấu hình tiêu chuẩn cho các ứng dụng biến áp Ethernet.

4. Điện áp cách ly của HX5401NL là bao nhiêu?

HX5401NL cung cấp điện áp cách ly 1500 VAC, giúp bảo vệ giao diện Ethernet khỏi ứng suất điện và chênh lệch điện thế đất.

5. HX5401NL có hỗ trợ PoE không?

Có. HX5401NL hỗ trợ PoE 4P lên đến tối đa 30W, làm cho nó phù hợp với các thiết bị mạng hỗ trợ PoE.

6. Kiểu lắp của HX5401NL là gì?

HX5401NL sử dụng kiểu lắp BGA bump grid array, hỗ trợ tích hợp SMT nhỏ gọn.

7. Phạm vi nhiệt độ của HX5401NL là bao nhiêu?

Phạm vi nhiệt độ hoạt động là -40°C đến +85°C, làm cho nó phù hợp với môi trường công nghiệp và mạng.
