763527002 2x8 SFP + Cage xếp chồng với 2 cổng bên trong ống đèn

Tổng quan về Ổ cắm SFP+ xếp chồng 763527002

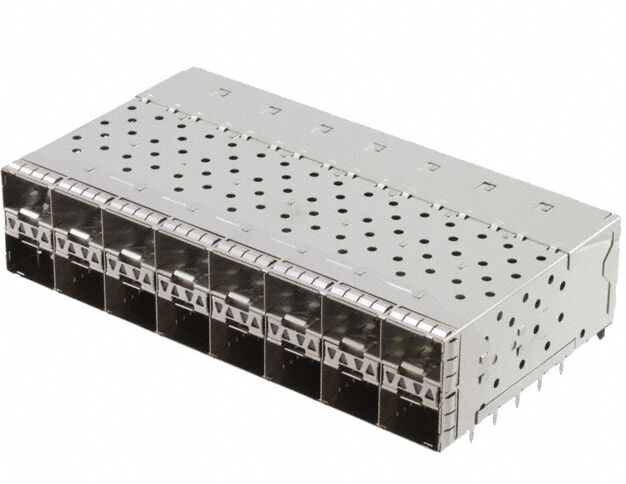

Ổ cắm SFP+ xếp chồng 763527002 là mộtđầu nối góc vuông, gắn xuyên lỗ với320 mạch và khoảng cách 0,80mm, được thiết kế chobố cục PCB nhỏ gọn. Kiến trúc xếp chồng 2 hàng (cổng 2x8) giúp tăng đáng kể mật độ cổng trong khi vẫn duy trì luồng khí và hiệu suất nhiệt tối ưu.Vớiống dẫn sáng tích hợp bên trong

, đầu nối hỗ trợchỉ báo trạng thái trực quan rõ ràng, cải thiện hiệu quả giám sát hệ thống trong môi trường có số lượng cổng lớn.Thông số kỹ thuật của Ổ cắm SFP+ 2x8 763527002Thông số

Thông số kỹ thuật

16 cổng SFP+ trong một diện tích nhỏ gọn

Lý tưởng cho

• thiết bị chuyển mạch trung tâm dữ liệu và thiết bị tổng hợp
• ​2. Thiết kế chống nhiễu EMI nâng cao

Xác minh khả năng tương thích với

gioăng kim loại chống nhiễu EMI

• giảm thiểu nhiễu tín hiệuĐảm bảotruyền dữ liệu tốc độ cao ổn định
• ​3. Tích hợp ống dẫn sáng bên trong

Xác minh khả năng tương thích với

để chỉ báo LED

• Cải thiệnhiệu quả chẩn đoán và bảo trì mạng
• ​4. Sẵn sàng cho hiệu suất tốc độ cao

Xác minh khả năng tương thích với

ứng dụng SFP+ 10G/25G

• Tối ưu hóa chotổn thất tín hiệu thấp và độ tin cậy cao
• 5. Thiết kế cơ khí chắc chắnĐộ bền 100 chu kỳ kết nối

An toàn

• cơ chế khóa
• để giữ mô-đun ổn địnhBản vẽ 763527002Bản vẽ 763527002 - Kích thước

Bản vẽ 763527002 - BỐ CỤC PCB KHUYẾN NGHỊ

Bản vẽ 763527002 - CHI TIẾT

Chi tiết vật liệu & mạ của Ổ cắm Molex 763527002

Vật liệu chất lượng cao cho độ tin cậy


Ổ cắm

: Niken Bạc (độ dày 0,25mm)

• Vỏ: LCP pha sợi thủy tinh (UL 94V-0, chịu nhiệt độ cao)
• Đầu nối: Đồng thau mạ thiếc
• Ống dẫn sáng: Polycarbonate (trong suốt, UL 94V-0)
• Vỏ ống dẫn sáng: Kẽm
• Mạ tiên tiến cho tính toàn vẹn tín hiệuKhu vực tiếp xúc:

≥0,76µm Vàng trên Niken

• Đầu cuối: Thiếc mờ trên Niken
• Vỏ ống dẫn sáng: Mạ Niken trên ĐồngCách chọn Ổ cắm SFP+ phù hợp
• Khi chọn ổ cắm SFP+, hãy xem xét các yếu tố sau:

1. Yêu cầu về mật độ cổng

Thiết kế xếp chồng 2x8 lý tưởng cho

PCB bị hạn chế không gian

• ​2. Hiệu suất chống nhiễu EMI

Xác minh khả năng tương thích với

thiết kế gioăng kim loại

• cho môi trường tần số cao3. Độ ổn định nhiệt & cơ khíĐảm bảo vật liệu hỗ trợ

nhiệt độ hoạt động cao

• 4. Cấu hình ống dẫn sángỐng dẫn sáng bên trong lý tưởng cho

thiết kế bảng điều khiển phía trước nhỏ gọn

• ​5. Khả năng tương thích

Xác minh khả năng tương thích với

mô-đun SFP+ tiêu chuẩn và bố cục PCB
