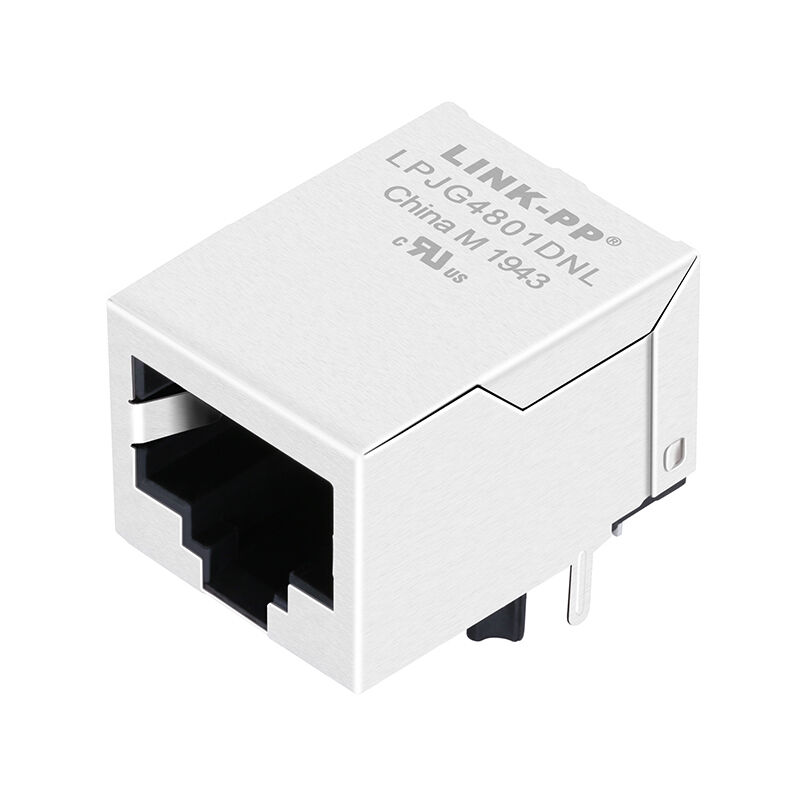

LPJG4801DNL 1000Base-T Magnetic RJ45 Connector Không có LED

Kết luận: LPJG4801DNL có phải là RJ45 MagJack phù hợp với bạn không?LPJG4801DNL 1000Base-T RJ45 connector tích hợp mạch từ là một RJ45 MagJack hiệu suất cao được thiết kế cho các ứng dụng Gigabit Ethernet. Được thiết kế cho tính toàn vẹn tín hiệu ổn định, tích hợp PCB nhỏ gọn và độ tin cậy công nghiệp, đầu nối này tích hợp mạch từ trực tiếp vào cổng RJ45—loại bỏ nhu cầu về biến áp ngoài.

Nó được sử dụng rộng rãi trong:

• Thiết bị mạng SOHO (modem ADSL)
• LAN trên bo mạch chủ (LOM)
• Bộ chuyển mạch và hub Ethernet

Nếu bạn đang thiết kế cổng Gigabit Ethernet không có yêu cầu LED và lò xo EMI, LPJG4801DNL là một giải pháp hiệu quả về chi phí và đáng tin cậy.

LPJG4801DNL 1x1​ RJ45 MagJack Các Thông số kỹ thuật

• ChínhMã sản phẩm:
• LPJG4801DNLLoại sản phẩm:
• Đầu nối RJ45 tích hợp mạch từ (RJ45 MagJack)Tốc độ dữ liệu:
• 1000Base-T (Gigabit Ethernet)Cấu hình cổng:
• 1×1Loại gắn kết:
• Lỗ xuyên (THT)Hàn:
• Tương thích hàn sóngLoại chốt:
• XuốngHỗ trợ PoE:
• Không PoELò xo EMI:
• Không bao gồmLò xo EMI:
• Không bao gồmNhiệt độ hoạt động:

-40°C đến +85°C

IEEE 802.3Các thông số này đảm bảo các ứng dụng không PoE

.

Thiết kế cơ khí & Bố cục PCB của Đầu nối RJ45 từ tính LPJG4801DNL

• Kích thước đầu nối RJ45
• Thiết kế cổng 1x1 nhỏ gọn

Tối ưu hóa cho bố cục PCB mật độ cao

• Bố cục PCB được đề xuất
• Dấu chân THT tiêu chuẩn
• Tương thích hàn sóng (250°C / 5s)

Được thiết kế cho lắp ráp tự động

Chất liệu và Chất lượng chế tạoLPJG4801DNL được chế tạo bằng vật liệu cấp công nghiệp

• :Vỏ:
• PBT + 30% Sợi thủy tinh (UL94V-0)Tiếp điểm:
• Đồng thauChân cắm:
• Đồng thauTấm chắn:
• Thép không gỉ SUS 304Mạ vàng:

≥6 micro-inchĐiều này đảm bảo các ứng dụng không PoE

.

Tại sao chọn RJ45 MagJack tích hợp mạch từ?

1. Thiết kế PCB đơn giản hóaThiết kế Ethernet truyền thống yêu cầu biến áp ngoài. LPJG4801DNL tích hợp mạch từ

• , giảm:
• Số lượng linh kiện
• Diện tích PCB

Độ phức tạp thiết kế

2. Cải thiện tính toàn vẹn tín hiệu

• Với mạch từ tích hợp, đầu nối đảm bảo:
• Khớp trở kháng tốt hơn
• Giảm EMI

Truyền Gigabit ổn định

• 3. Tối ưu hóa chi phí
• Ít linh kiện ngoài hơn
• Chi phí lắp ráp thấp hơn

Chu kỳ sản xuất nhanh hơn

Cách chọn RJ45 MagJack phù hợpKhi chọn đầu nối RJ45 1000Base-T tích hợp mạch từ

1. , hãy xem xét:Yêu cầu tốc độ dữ liệu:
2. 10/100 so với 1000Base-TYêu cầu LED
3. : LPJG4801DNL: Không có LED (thiết kế tiết kiệm chi phí)Bảo vệ EMI
4. : Không có lò xo EMI → phù hợp cho các thiết kế có vỏ bọcHỗ trợ PoE: Mẫu này là
5. không PoEPhạm vi nhiệt độ

: Công nghiệp: -40°C đến +85°C

Câu hỏi thường gặp về LPJG4801DNL RJ45 MagJack

1. Đầu nối RJ45 tích hợp mạch từ là gì?Đó là một đầu nối kết hợp giao diện RJ45 + biến áp + mạch lọc

vào một mô-đun duy nhất.

2. LPJG4801DNL có hỗ trợ PoE không?Không, mẫu này được thiết kế cho các ứng dụng không PoE

.

3. Nó có thể được sử dụng trong Gigabit Ethernet không?Có, nó hỗ trợ đầy đủ mạng 1000Base-T

tuân thủ IEEE 802.3.

• 4. Tại sao chọn đầu nối RJ45 không có LED?
• Chi phí thấp hơn
• Giảm tiêu thụ điện năng

Phù hợp cho các hệ thống nội bộ hoặc nhúng

Kết luận: LPJG4801DNL có phải là RJ45 MagJack phù hợp với bạn không? LPJG4801DNL 1000Base-T RJ45 MagJack

• là một lựa chọn tuyệt vời nếu bạn cần:
• ✔ Hiệu suất Gigabit Ethernet đáng tin cậy
• ✔ Mạch từ tích hợp để thiết kế đơn giản hóa
• ✔ Hỗ trợ nhiệt độ công nghiệp

✔ Giải pháp hiệu quả về chi phí mà không có LED và lò xo EMIĐối với các kỹ sư và người mua đang tìm kiếm một đầu nối RJ45 ổn định, nhỏ gọn và sẵn sàng sản xuất
