Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: XRJD-S-21-8-8-5
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000/60K
Giá bán: $2.2-$8
chi tiết đóng gói: Khay
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 ngày
Khả năng cung cấp: 180K/tháng
Mã sản phẩm: |
LPJE106-3AWNL |
Loại sản phẩm: |
Giắc cắm PCB hai tầng |
Số lượng cổng: |
2x1 |
Chốt cửa: |
Lên và xuống |
Số lượng vị trí/liên hệ: |
8p8c |
Kiểu lắp: |
Tht |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Khiên kim loại: |
Đã che chắn |
Định hướng: |
Góc bên phải (Nhập bên) |
Mã sản phẩm: |
LPJE106-3AWNL |
Loại sản phẩm: |
Giắc cắm PCB hai tầng |
Số lượng cổng: |
2x1 |
Chốt cửa: |
Lên và xuống |
Số lượng vị trí/liên hệ: |
8p8c |
Kiểu lắp: |
Tht |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Khiên kim loại: |
Đã che chắn |
Định hướng: |
Góc bên phải (Nhập bên) |

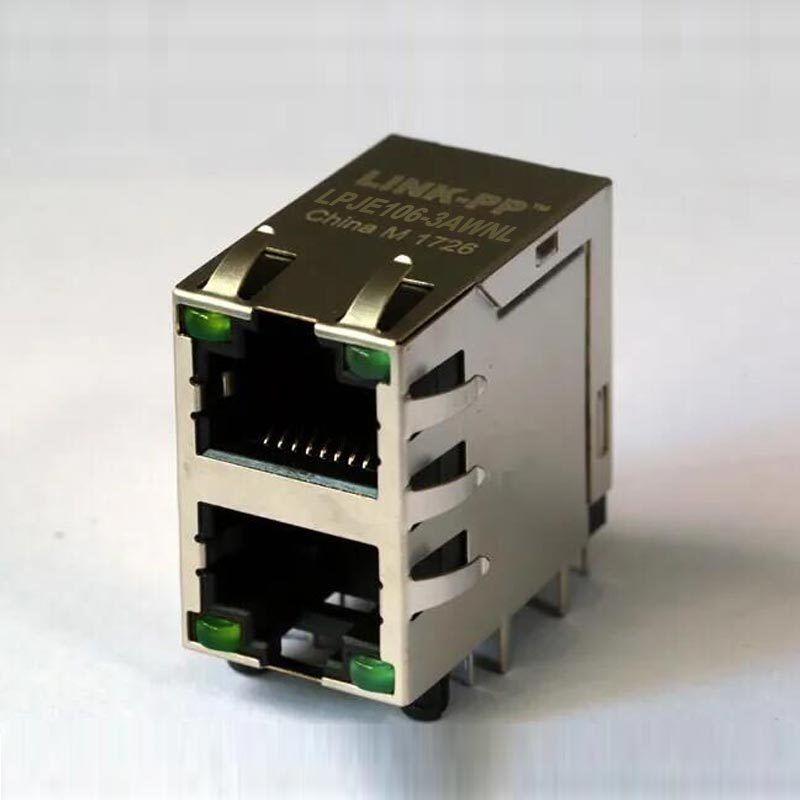

Jack PCB LPJE106-3AWNL hai tầng có thiết kế xếp chồng 2x1, chân cắm 8P8C, đèn LED xanh lá, ngón tay chống nhiễu EMI và lớp mạ vàng 6u". Lý tưởng cho các ứng dụng Ethernet mật độ cao.
LPJE106-3AWNL là mộtjack PCB có vỏ bọc được thiết kế cho các ứng dụng kết nối mạng và Ethernet mật độ cao, nhỏ gọn. Vớichân cắm 8P8C,,đèn LED xanh lá/xanh lá,, và, vàđể cải thiện độ dẫn điện và độ tin cậy tiếp xúc.Cho dù bạn đang thiết kế bộ chuyển mạch, bộ định tuyến, thiết bị truyền thông công nghiệp hay các thiết bị mạng khác,
LPJE106-3AWNLlà mộtĐặc điểm chính
2x1 giúp tiết kiệm không gian bo mạch đồng thời hỗ trợ bố trí đầu nối dày đặc, làm cho nó phù hợp với các thiết kế PCB bị hạn chế về không gian.Ưu điểm
| Thông số | Thông số kỹ thuật |
|---|---|
| Điện áp định mức | 125V AC |
| Dòng điện định mức | 1.5A |
| Điện trở tiếp xúc | Tối đa 30 mΩ |
| Điện trở cách điện | Tối thiểu 500 MΩ @ 500V DC |
| Điện áp chịu đựng | 1000V AC, 50Hz hoặc 60Hz, 1 phút |
| Thông số | Thông số kỹ thuật |
|---|---|
| Vật liệu chèn | PBT UL94V-0 |
| Vật liệu tiếp xúc | Đồng phosphor C51000 (QSn4-0.3) Ø0.46mm, mạ vàng trên niken |
| Hoàn thiện tiếp xúc | Mạ vàng |
| Vật liệu vỏ bọc | Đồng thau H65Y 0.20mm, mạ niken |
| Lực kết nối/ngắt kết nối | Tối đa 2.2 kg.f |
| Lực giữ | Tối thiểu 3.0 kg.f giữa jack và phích cắm |
| Tuổi thọ hoạt động | Tối thiểu 750 chu kỳ |
Việc sử dụng vật liệuPBT UL94V-0 vàvỏ bọc bằng đồng thau mạ nikencải thiện độ an toàn và độ bền, trong khi các chân cắm mạ vàng hỗ trợ tiếp xúc điện ổn định trong quá trình sử dụng lặp lại.
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhiệt độ lưu trữ | -40℃ đến +85℃ |
| Nhiệt độ hoạt động | -40℃ đến +85℃ |
| Nhiệt độ đầu hàn sóng | 250℃ trong 5 giây |
| Chứng nhận UL | Số hồ sơ E484635 |
Nếu bạn đang tìm kiếm mộtjack PCB hai tầng LPJE106-3AWNL,jack PCB xếp chồng 2x1 có vỏ bọc nàycung cấp sự kết hợp đáng tin cậy củakết nối 8P8C,đèn LED xanh lá/xanh lá,bảo vệ ngón tay chống nhiễu EMI, vàđể cải thiện độ dẫn điện và độ tin cậy tiếp xúc.. Đây là một lựa chọn thực tế cho các thiết kế Ethernet mật độ cao đòi hỏi độ bền, vỏ bọc và hiệu suất điện ổn định.
LPJE106-3AWNLlà mộtjack PCB có vỏ bọcvớithiết kế xếp chồng 2x1 có vỏ bọc, dành cho các ứng dụng PCB liên quan đến mạng và Ethernet.2. 2x1 có nghĩa là gì trong đầu nối này?
đề cập đến cấu hình cổng xếp chồng với hai vị trí đầu nối được sắp xếp theo bố cục nhỏ gọn, giúp tiết kiệm không gian PCB.3. LPJE106-3AWNL có vỏ bọc không?
LPJE106-3AWNLlà mộtjack PCB có vỏ bọcvà cũng bao gồm mộtngón tay chống nhiễu EMI.4. Nó sử dụng loại chân cắm nào?
bố cục chân cắm 8P8C, thường được liên kết với các đầu nối mô-đun Ethernet.5. Lớp mạ trên chân cắm là gì?
lớp mạ vàng 6u"để cải thiện độ dẫn điện và độ tin cậy tiếp xúc.
