Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: LPJG4926-7HENL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: có thể đàm phán
chi tiết đóng gói: 50 cái/khay, 1200 cái/thùng
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 ngày
Khả năng cung cấp: 4600K.PCS/tháng
Mã sản phẩm: |
LPJG4926-7HENL |
Loại kết nối: |
Bộ kết nối POE + RJ45 |
Che chắn: |
Đã che chắn |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
PoE+ |
tùy chọn đèn led: |
Với |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Mã sản phẩm: |
LPJG4926-7HENL |
Loại kết nối: |
Bộ kết nối POE + RJ45 |
Che chắn: |
Đã che chắn |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
PoE+ |
tùy chọn đèn led: |
Với |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |

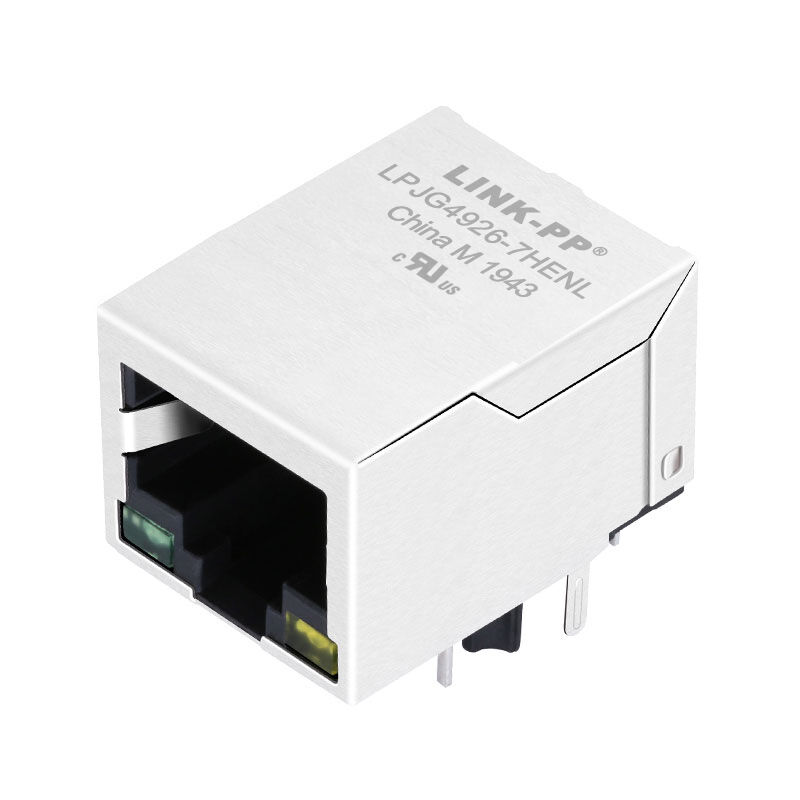

1 × 1 1000Base-T RJ45 MagJack với từ tính tích hợp, hỗ trợ PoE + (802.3at), đèn LED liên kết / hoạt động và màn chắn EMI đầy đủ.
LINK-PPLPJG4926-7HENLlà một cổng duy nhất (1 × 1) RJ45 Magjack (10P8C) tích hợp bộ biến áp từ tính bên trong đầu nối. Nó hỗ trợ Gigabit Ethernet (1000Base-T) và đáp ứng tiêu chuẩn IEEE 802.3at PoE +.Được xây dựng theo các thông số kỹ thuật công nghiệp, nó được chứng nhận UL và tuân thủ RoHS / REACH và hoạt động trên 40 °C đến + 85 °C. Với đèn LED liên kết / hoạt động màu xanh lá cây / vàng tích hợp và màn chắn kim loại đầy đủ,MagJack này cung cấp dữ liệu tốc độ cao ổn định và năng lượng (lên đến 57 V, 720 mA mỗi cổng) qua một cáp duy nhất, làm cho nó lý tưởng cho các bộ chuyển mạch, bộ định tuyến, máy tính công nghiệp, đồng hồ thông minh và các ứng dụng mạng hoặc PoE khác.
Các từ tính tích hợp của LPJG4926-7HENL (điện biến và choke) cải thiện tính toàn vẹn của tín hiệu và ngăn chặn nhiễu điện từ (EMI).Nhúng các từ tính bên trong jack loại bỏ sự cần thiết cho các thành phần riêng biệtThiết kế này tạo ra tổn thất chèn thấp và loại bỏ chế độ chung cao, đảm bảo tín hiệu Gigabit Ethernet rõ ràng ngay cả trong môi trường ồn ào.
| Tính năng | Thông số kỹ thuật |
|---|---|
| Số phần | LPJG4926-7HENL (LINK-PP) |
| Các cảng | 1 × 1 (một) RJ45, 10P8C |
| Tỷ lệ dữ liệu | 1000Base-T (10/100/1000 Mbps) |
| Magnetic tích hợp | Có (1CT:1CT tỷ lệ xoay chuyển đổi Ethernet) |
| Hỗ trợ PoE | PoE + (IEEE 802.3at) ≤ 57 V @ 720 mA mỗi cổng |
| Chỉ số LED | Bên trái: Xanh (liên kết), Bên phải: Màu vàng (hoạt động) |
| Vệ chắn | Kết nối hoàn toàn được bảo vệ (không có tab EMI bên ngoài) |
| Lắp đặt | Định hướng xuyên lỗ (THT), PCB khóa xuống |
| Hướng khóa | Dưới (hướng thẳng góc) |
| Vật liệu nhà ở | Thermoplastic PBT+30%GF, UL94V-0 |
| Vật liệu tiếp xúc | Phosphor đồng, khu vực giao phối bằng vàng |
| Nhiệt độ hoạt động | -40 °C đến +85 °C (phạm vi công nghiệp) |
| Phù hợp/Chứng nhận | IEEE 802.3at, UL (File E484635), RoHS, REACH, ISO |
| Điểm | Thông số kỹ thuật |
|---|---|
| Tỷ lệ xoay | Pri:Sec = 1CT:1CT ± 5% |
| OCL | 350 uH min @ 100KHz/0.1V, 8mA DC bias |
| OCL | 120 uH min @ 100KHz/0.1V, 18mA DC bias |
| Mất tích nhập | -1,0 dB tối đa @ 1 ¢ 100MHz |
| Mất tích nhập | -1,2 dB tối đa @ 100~125MHz |
| Lợi nhuận mất mát | -16 dB min @ 1 ¢40MHz |
| Lợi nhuận mất mát | -12 dB min @ 40 ¢ 60MHz |
| Lợi nhuận mất mát | -10 dB min @ 60 ¢ 80MHz |
| Lợi nhuận mất mát | -8 dB min @ 80 ‰ 100MHz |
| Cross Talk | -30 dB min @ 1 ¢ 100MHz |
| Việc từ chối chế độ chung cho chung | -30 dB min @ 1 ¢ 100MHz |
| Đánh giá dòng DC / điện áp trên các chân PSE | 720mA tối đa @ 57VDC liên tục |
| Phân cách PHY Bên đến đường | 1500Vrms |
| Nhiệt độ hoạt động | -40°C đến +85°C |
Bằng cách kết hợp tốc độ Gigabit, sức mạnh PoE + và từ tính trong một mô-đun, LPJG4926HENL cung cấp một giải pháp RJ45 chìa khóa hoàn toàn giúp tăng chất lượng tín hiệu và đơn giản hóa thiết kế Ethernet.Xây dựng cấp công nghiệp của nó với đèn LED và hỗ trợ nhiệt độ cao mang lại hiệu suất đáng tin cậy cho các ứng dụng mạng tốc độ cao và điện trên Ethernet.
LPJG4926-7HENL được xây dựng với vật liệu bền và chi tiết sản xuất hỗ trợ sử dụng đáng tin cậy trong phần cứng Ethernet:
CácBộ kết nối LPJG4926-7HENL RJ45 với từ tính tích hợplà một sự lựa chọn đáng tin cậy cho các kỹ sư và nhà sản xuất cần một nhỏ gọn, che chắn, và hiệu suất cao1000Base-T PoE + MagJackVới hiệu suất điện mạnh mẽ, xây dựng bền và hỗ trợ ứng dụng rộng, nó phù hợp với thiết kế sản phẩm Ethernet hiện đại.
Một đầu nối RJ45 với từ tính tích hợp kết hợp jack Ethernet và các thành phần từ tính thành một phần.và cải thiện hiệu quả lắp ráp.
LPJ4013EDNL được thiết kế đểPoE+và hỗ trợIEEE 802.3atcác yêu cầu.
Nó được sử dụng trong thiết bị Ethernet 1000Base-T đòi hỏi một đầu nối RJ45 với từ tính tích hợp, đặc biệt là trong các ứng dụng PoE +.
LPJ4013EDNL là một1000Base-TKết nối RJ45 với từ tính tích hợp.
Vâng, đó là mộtđược bảo vệThiết kế RJ45 MagJack.
Nó sử dụnglỗ xuyên (THT)gắn và hỗ trợmáy hàn sóngtập hợp.
