Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: LPJG4933-7HENL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50 cái
Giá bán: $0.6-$1.3
chi tiết đóng gói: Băng và cuộn (1 thùng = 1200 chiếc)
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: TT,NET30/60/90 Ngày, Công Đoàn Phương Tây
Khả năng cung cấp: 5000K.PCS/tháng
Mã sản phẩm: |
LPJG4933-7HENL |
Vị trí/Liên hệ: |
10P8C |
Màu đèn LED: |
Xanh/Vàng |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Mã sản phẩm: |
LPJG4933-7HENL |
Vị trí/Liên hệ: |
10P8C |
Màu đèn LED: |
Xanh/Vàng |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |

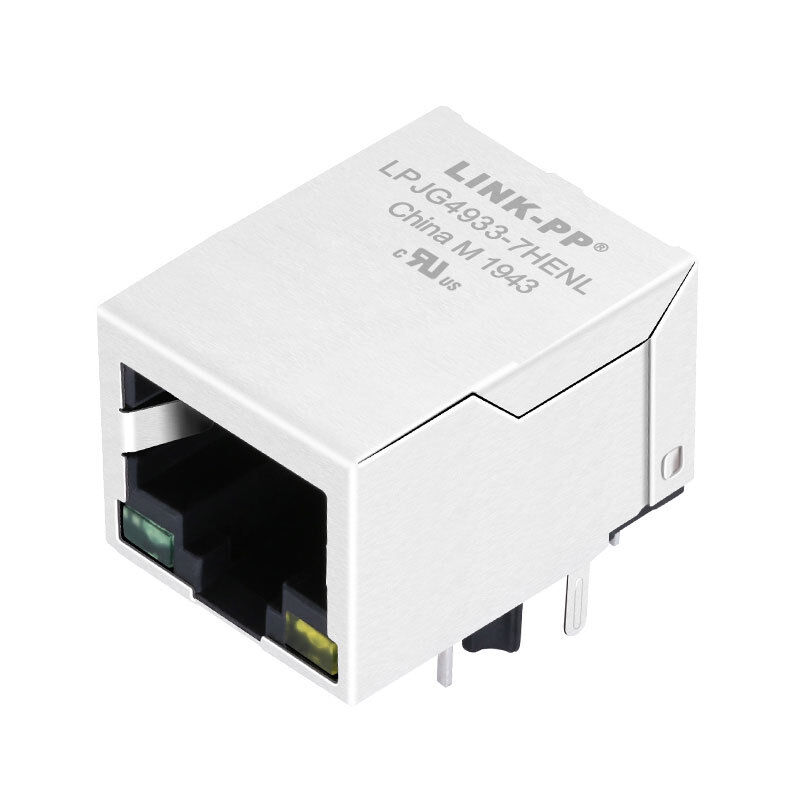

CácLINK-PP LPJG4933-7HENLlà mộtKết nối RJ45 với 1000 Base-T tích hợp từ tínhđược thiết kế như một1x1 cổng RJ45 MagJackcho kết nối Gigabit Ethernet.Tab-down, góc phải, bố cục vào bên,Đặt qua lỗ, vàđèn LED màu xanh lá cây/màu vàng, trong khi cũng được xác địnhkhông có ngón tay xuân EMIĐiều này làm cho nó trở thành một lựa chọn thực tế cho các thiết kế Ethernet nhỏ gọn cần từ tính tích hợp, trạng thái liên kết / hoạt động rõ ràng và lắp ráp ổn định ở cấp bảng.
Được thiết kế cho10/100/1000 Base-T Ethernet, LPJG4933-7HENL được xây dựng để đáp ứngIEEE 802.3yêu cầu và hỗ trợ nhiệt độ hoạt động từ-40°C đến +85°C, làm cho nó phù hợp với môi trường mạng thương mại và công nghiệp đòi hỏi.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | LPJG4933-7HENL |
| Thương hiệu | LINK-PP |
| Loại kết nối | RJ45 MagJack (Magnetics tích hợp) |
| Cấu hình cổng | 1 × 1 (Cảng duy nhất) |
| Số lượng vị trí / liên hệ | 10P8C |
| Tốc độ Ethernet | 10/100/1000 Base-T |
| Ứng dụng | Ethernet (không PoE) |
| Loại lắp đặt | Qua lỗ |
| Định hướng | 90° góc bên phải (đưa bên) |
| Loại khóa | Bấm xuống |
| Vệ chắn | Được bảo vệ (Không có ngón tay xuân EMI) |
| Chỉ số LED | Xanh / Vàng |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Tuân thủ | IEEE 802.3, RoHS |
| Chứng chỉ UL | E484635 |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tỷ lệ xoay | 1CT:1CT ± 5% |
| OCL (Inductance mạch mở) | ≥ 350 μH @ 100 kHz, 0,1V, 8mA DC Bias |
| Mất tích nhập | ≤ -1,2 dB (1100 MHz) |
| Lợi nhuận mất mát | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80~100 MHz) | |
| Crosstalk | ≥ -30 dB (1100 MHz) |
| Việc từ chối chế độ chung | ≥ -30 dB (1100 MHz) |
| Điện áp cách ly | 1500 Vrms (PHY đến đường dây) |
| Parameter | đèn LED màu xanh lá cây | Đèn LED màu vàng |
|---|---|---|
| Độ dài sóng đỉnh | 565 nm | 585 nm |
| Điện áp phía trước (VF @ 20mA) | 1.8 ∙ 2.6 V | 1.8 ∙ 2.6 V |
| Dòng điện ngược (IR @ 5V) | ≤ 10 μA | ≤ 10 μA |
| Parameter | Thông số kỹ thuật |
|---|---|
| Chiều dài gói | 21.25 mm (0.837 inch) |
| Chiều rộng gói | 15.94 mm (0.628 inch) |
| Chiều cao của gói | 13.30 mm (0.524 inch) |
| Lắp đặt PCB | Qua lỗ |
| Định dạng PCB | Đề xuất xem từ trên có sẵn |
| Hướng vào | Nhập bên |
| Thành phần | Vật liệu |
|---|---|
| Nhà ở | Thermoplastic PBT + 30% Sợi thủy tinh (UL94V-0) |
| Liên lạc | Phosphor đồng (C5210R-EH, 0,35 mm) |
| Đinh | Đồng (C2680R-H, 0,35 mm) |
| Vệ trường | SUS 304 (0,2 mm độ dày) |
| Bọc tiếp xúc | Vàng ≥ 15 μin (khu vực tiếp xúc) |
| Parameter | Thông số kỹ thuật |
|---|---|
| Phương pháp hàn | Lò đúc sóng |
| Nhiệt độ hàn cao nhất | 260°C |
| Thời gian hàn | 5 giây. |
| Nhóm | Chi tiết |
|---|---|
| Các ứng dụng điển hình | Thiết bị SOHO, Modem ADSL, LAN trên bo mạch chủ (LOM), Hub, Switch |
| Nền tảng mục tiêu | BeagleBone Green Eco (Gigabit Ethernet Interface) |
| Ưu điểm thiết kế | Châm tích hợp làm giảm BOM và đơn giản hóa bố cục PCB |
RJ45 MagJack này được thiết kế cho các ứng dụng như thiết bị SOHO, modem ADSL, thiết kế LAN trên bảng chủ (LOM), trung tâm và chuyển đổi.nó cũng phù hợp với các hệ thống mạng nhúng, bảng phát triển và các thiết bị hỗ trợ Ethernet khác đòi hỏi một giao diện kết nối nhỏ gọn và đáng tin cậy.
LPJG4933-7HENL phù hợp vớiThiết kế dựa trên BeagleBone Green Ecocần mộtKết nối Gigabit Ethernet RJ45 với từ tính tích hợpĐối với các nền tảng phát triển công nghiệp nguồn mở như BeagleBone Green Eco,đầu nối này hỗ trợ loại giao diện Ethernet ổn định mong đợi trong các ứng dụng nhúng thương mại và công nghiệpĐiều này làm cho nó trở thành một lựa chọn thực tế ở cấp bảng khi thiết kế xung quanh mạng lưới Gigabit và độ tin cậy dài hạn.
