Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: LPJG49883A92NL
Tài liệu: LPJG49883A92NL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 10 CÁI
Giá bán: $0.6-$2.2
chi tiết đóng gói: T & r
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: TT,NET30/60/90 Ngày, Công Đoàn Phương Tây
Khả năng cung cấp: 5kk/tháng
Mã sản phẩm: |
LPJG49883A92NL |
Loại kết nối: |
RJ45 (10P8C) |
Loại sản phẩm: |
Bộ kết nối RJ45 đa cổng |
Số lượng cổng: |
1x4 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Mã sản phẩm: |
LPJG49883A92NL |
Loại kết nối: |
RJ45 (10P8C) |
Loại sản phẩm: |
Bộ kết nối RJ45 đa cổng |
Số lượng cổng: |
1x4 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |

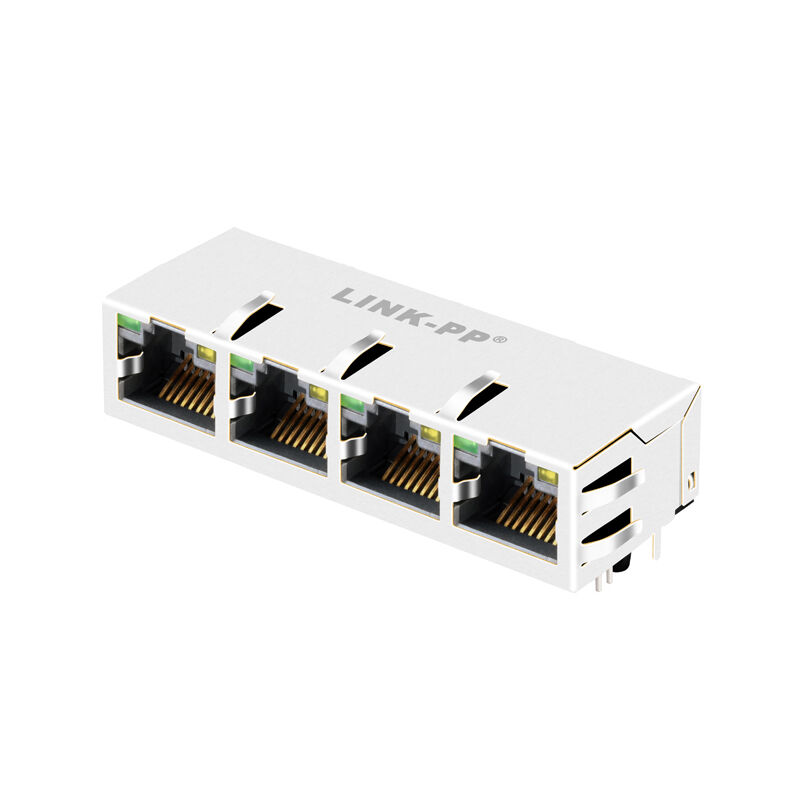

The LPJG49883A92NL is a 1x4 multi-port RJ45 connector with integrated magnetics designed for 1000Base-T Ethernet applications. It combines the RJ45 interface, magnetic components, EMI spring finger shielding, and LED indicators in one compact solution, helping simplify PCB layout, improve signal integrity, and support reliable network connectivity. According to the drawing, this model is built for non-PoE applications and uses a latch-up configuration with green/yellow LED options.
At 25°C, the LPJG49883A92NL is specified with the following performance data:
1. Turns ratio: 1CT:1CT ±5%
2. OCL: 350uH min @100KHz, 0.1V, 8mA DC bias
3. Insertion loss: -1.2 dB max from 1–100MHz
4. Return loss:
5. Crosstalk: -30 dB min from 1–100MHz
6. Common mode rejection: -30 dB min from 1–100MHz
7. Isolation PHY side to line side: 1500Vrms
8. Operating temperature range: -40°C to +85°C
| Category | Specification |
|---|---|
| Part Number | LPJG49883A92NL |
| Product Type | Multi-Port RJ45 Connector with Integrated Magnetics |
| Port Configuration | 1 × 4 (Quad Port) |
| Connector Type | RJ45 (10P8C) |
| Ethernet Speed | 1000Base-T (Gigabit Ethernet) |
| PoE Support | Non-PoE |
| Latch Orientation | Latch Up |
| LED Indicators | Green / Yellow |
| Shielding | Shielded with EMI Spring Finger |
| Mounting Type | Through-Hole (PCB Mount) |
| Operating Temperature | -40°C to +85°C |
| Compliance |
IEEE 802.3, RoHS |
| Parameter | Value |
|---|---|
| Length | 25.25 mm |
| Width | 59.2 mm |
| Height | 13.50 mm |
| Housing Material | PBT + 30% Glass Fiber (UL94V-0) |
| Contact Material | Phosphor Bronze |
| Shield Material | Stainless Steel (SUS 304) |
| Contact Plating |
Gold ≥ 6 µin |
| Color | Wavelength (nm) | Forward Voltage (VF) | Leakage Current (IR) |
|---|---|---|---|
| Green | 565 nm | 1.8 – 2.6 V | ≤ 10 µA |
| Yellow | 585 nm | 1.8 – 2.6 V | ≤ 10 µA |
The LPJG49883A92NL is a strong fit for:
