LPJE501DNL 1x1 Thông qua lỗ RJ45 Jack mô-đun không có nam châm

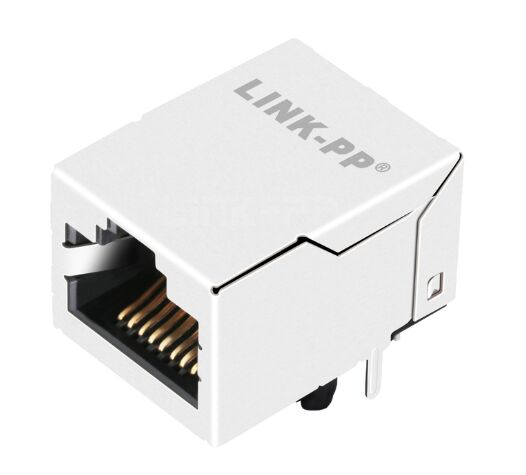

LPJE501DNL là một cổng đơn 8P8C RJ45 jack mô-đun không có từ tính tích hợp, có khóa tab lên, không có đèn LED, lối vào bên góc phải, thông qua lắp đặt lỗ,và cấu trúc được bảo vệ cho các ứng dụng Ethernet công nghiệp 10/100/1000 Base-T.


LPJE501DNL 8P8C RJ45 Jack mô-đunĐặc điểm

1. Single Port 8P8C Standard Ethernet Interface

LPJE501DNL sử dụng kiến trúc RJ45 8 vị trí 8 tiếp xúc phổ biến, tương thích với các hệ thống cáp Ethernet chính thống cho truyền mạng 10/100/1000 Base-T.

2. Thông qua lỗ PCB đắp cho sức mạnh công nghiệp

So với các đầu nối SMT mong manh, các chân hàn xuyên lỗ cung cấp sức đề kháng lực chèn mạnh hơn và độ tin cậy hàn lâu dài tốt hơn dưới rung động.

3. Loại kết nối được bảo vệ cho điều khiển EMI

Chiếc khiên đồng với lớp phủ thiếc giúp giảm can thiệp điện từ, đặc biệt là trong:

• bảng điều khiển công nghiệp,
• thiết bị đầu cuối truyền thông,
• thiết bị chuyển đổi,
• các thiết bị có tiếng ồn điện.

4. Thiết kế tương thích từ bên ngoài

Bởi vì không có bộ biến áp được tích hợp vào cơ thể jack, các kỹ sư có thể tối ưu hóa:

• Đặt bộ biến áp cách ly LAN,
• lựa chọn choke chế độ chung,
• chiến lược bảo vệ chống giật,
• Phương pháp quản lý trở ngại theo dõi PHY.

5. Khả năng chịu nhiệt độ rộng

Được định giá từ -40 °C đến +85 °C, phù hợp với cả phần cứng mạng thương mại và công nghiệp.

Thông số kỹ thuật

LPJE501DNL Cổng duy nhất RJ45 kết nối

Tại sao các kỹ sư chọn RJ45 Jack không có từ

Khi lựa chọn một đầu nối Ethernet PCB, nhiều nhà thiết kế không cần một jack từ tích hợp quá lớn.

• Mảng kết nối dưới,
• cấu trúc bên trong đơn giản hơn,
• chi phí BOM giảm,
• tự do biến áp tùy chỉnh,
• và đường dẫn tín hiệu dễ dàng hơn xung quanh mạch LAN chuyên dụng.

LPJE501DNL được phát triển đặc biệt cho loại kiến trúc bo mạch chủ Ethernet này.

Ưu điểm kỹ thuật cốt lõi


1Không có từ tính tích hợp.

• cho phép tự do thiết kế biến áp bên ngoài / nghẹt
• phù hợp với bố cục PHY Ethernet tùy chỉnh


2. Nhà kim loại được bảo vệ

• cải thiện sự ức chế EMI
• giúp duy trì sự ổn định tín hiệu trong thiết bị công nghiệp


3. Thông qua lỗ THT gắn

• Chân kết PCB mạnh hơn so với jack SMT mô-đun
• lý tưởng cho môi trường chèn cáp lặp lại


4. Tab Up + Side Entry góc phải

• Khả năng tương thích với khung ngang tiêu chuẩn
• truy cập dễ dàng vào bảng sau RJ45


5. Không có thiết kế LED

• tấm trước sạch hơn
• giảm sự phức tạp của các thành phần bên trong

Câu hỏi thường gặp về jack mô-đun LPJE501DNL RJ45

1"Không có từ tính tích hợp" nghĩa là gì?

Điều đó có nghĩa là đầu nối RJ45 không chứa bộ biến áp cách ly Ethernet hoặc choke chế độ chung bên trong thân jack.

2. LPJE501DNL phù hợp với Gigabit Ethernet?

Nó hỗ trợ các ứng dụng mạng 10/100/1000 Base-T Ethernet.

3LPJE501DNL có được bảo vệ không?

Nó sử dụng một vỏ bảo vệ bằng đồng với lớp phủ thiếc để cải thiện khả năng chống EMI.

4LPJE501DNL có bao gồm các chỉ số LED không?

Phiên bản này được thiết kế không có đèn LED.

5LPJE501DNL có tương thích với YKU-8208ENL không?

Có, nó được sử dụng rộng rãi như một sự thay thế cơ khí và điện tương thích.

Yêu cầu LPJE501DNL Giá, Bảng dữ liệu hoặc mẫu miễn phí

Bạn đang tìm kiếm một nhà cung cấp LPJE501DNL RJ45 Modular Jack không tích hợp từ tính cho dự án PCB Ethernet của bạn?

Chúng tôi cung cấp:

• giá trực tiếp tại nhà máy,
• Hỗ trợ vẽ kỹ thuật,
• hỗ trợ thay thế tương thích,
• Tùy chỉnh OEM / ODM,
• và sản xuất hàng loạt.

Liên hệ với chúng tôiBây giờ để có được báo giá LPJE501DNL mới nhất, trang dữ liệu và khả năng lấy mẫu.
