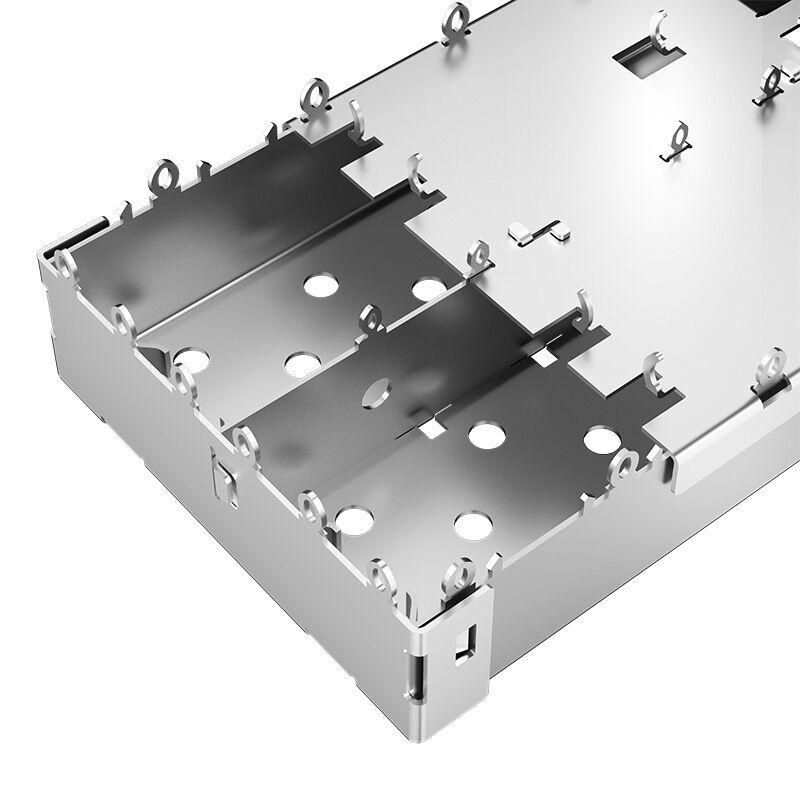

LP12AC02000B Cổng kép 1x2 Nhấn lồng SFP vừa vặn không có ống đèn


LP12AC02000B là một khung SFP 1x2 ép bằng chân, có lò xo EMI, cấu tạo bằng hợp kim đồng mạ niken, tương thích với tiêu chuẩn SFP 4Gb/s, không có tản nhiệt và đóng gói theo khay để tích hợp cổng bộ thu quang nhỏ gọn.

Tổng quan về Khung SFP 1x2 LP12AC02000B có Lò xo EMI

LP12AC02000B là một khung SFP tiêu chuẩn 1x2 với thiết kế che chắn lò xo EMI, được phát triển cho các ứng dụng giao diện bộ thu quang cắm được nhỏ gọn yêu cầu khả năng giữ cơ học đáng tin cậy, tính liên tục nối đất ổn định và khả năng chống nhiễu điện từ được cải thiện.

Được sản xuất từ hợp kim đồng mạ niken và được thiết kế với đầu cuối chân tuân thủ ép, khung SFP cổng kép này mang lại hiệu suất gắn PCB bền bỉ đồng thời đơn giản hóa việc lắp ráp tự động quy mô lớn. Các lò xo EMI tích hợp của nó tăng cường tiếp xúc dẫn điện giữa khung và bảng điều khiển, giúp giảm rò rỉ EMI cổng trước trong phần cứng truyền thông.

Với tốc độ ứng dụng tối đa được khuyến nghị là 4Gb/s, không có ống dẫn sáng, không có tản nhiệt tích hợp, và phạm vi nhiệt độ hoạt động rộng từ -55°C đến +105°C, LP12AC02000B rất phù hợp cho các bảng viễn thông, bộ chuyển đổi phương tiện sợi quang, thiết bị Ethernet công nghiệp và thiết bị liên kết quang SFP tiêu chuẩn nơi yêu cầu hiệu quả không gian và độ ổn định che chắn.

Thông số kỹ thuật của Khung SFP Ép 1x2

Khung SFP LP12AC02000B Bản vẽ - Bố cục PCB được đề xuất

Thông số cơ khí & Thiết kế

LP12AC02000B được sản xuất với kiểm soát kích thước chính xác để đảm bảo căn chỉnh lắp đặt ổn định và khả năng tương thích đáng tin cậy với các nền tảng phần cứng chuyên nghiệp:

• Chiều cao linh kiện: 9,75 mm
• Chiều rộng linh kiện: 28,75 mm
• Chiều dài lắp ráp tổng thể: 50,00 mm
• Đường kính lỗ kết nối: Ø0,95 ± 0,05 mm (12 vị trí), Ø1,05 ± 0,05 mm (18 vị trí)
• Che chắn EMI: Các lò xo EMI tích hợp cung cấp tiếp xúc liên tục với bảng điều khiển để chống nhiễu điện từ được cải thiện
• Ứng dụng PCB: Khuyến nghị cho các ứng dụng PCB một mặt với các vùng cấm đặt linh kiện được chỉ định
• Dung sai chung: X ±0,20, XX ±0,15, XXX ±0,10

Chi tiết đóng gói Khung SFP 1x2 LP12AC02000B

Để đảm bảo tính nhất quán về kích thước và bảo vệ cơ học trong quá trình lưu trữ, xử lý nội bộ và vận chuyển số lượng lớn, LP12AC02000B được cung cấp trong bao bì khay công nghiệp tiêu chuẩn phù hợp cho sản xuất OEM và quản lý kho.

• Loại đóng gói: Đóng gói theo khay
• Số lượng mỗi khay: 28 chiếc
• Cấu hình xếp chồng khay: 8 khay xếp chồng lên nhau
• Tổng số lượng mỗi hộp: 224 chiếc
• Hướng khay: Xoay 180° xen kẽ để cải thiện độ ổn định khi xếp chồng
• Kích thước thùng carton ngoài: 340 mm (D) × 265 mm (R) × 200 mm (C)

Cấu hình đóng gói này giúp giảm thiểu rủi ro biến dạng của cấu trúc lò xo EMI trong quá trình vận chuyển, đồng thời cải thiện hiệu quả đếm và kiểm soát vật liệu dây chuyền sản xuất cho môi trường lắp ráp số lượng lớn.
