Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: HX5084NLT
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 10 cái
Giá bán: $0.57
chi tiết đóng gói: Băng & Cuộn
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: L/C,D/A,D/P,T/T,Western Union
Khả năng cung cấp: 5kk/tháng
P/N: |
HX5084NLT |
tốc độ mạng: |
10/100/1000Base-T (Gigabit Ethernet) |
Cấu hình cổng: |
Cổng đơn (1x1) |
Nhiệt độ hoạt động: |
−40°C đến +85°C (Cấp công nghiệp) |
Kiểu lắp: |
Thiết bị gắn bề mặt (SMD) |
Điện cảm mạch hở (OCL): |
Tối thiểu 350 µH |
Điện áp cách ly: |
Tối thiểu 1500 VRMS |
Tiêu chuẩn mạng: |
Thông số kỹ thuật IEEE 802.3 |
P/N: |
HX5084NLT |
tốc độ mạng: |
10/100/1000Base-T (Gigabit Ethernet) |
Cấu hình cổng: |
Cổng đơn (1x1) |
Nhiệt độ hoạt động: |
−40°C đến +85°C (Cấp công nghiệp) |
Kiểu lắp: |
Thiết bị gắn bề mặt (SMD) |
Điện cảm mạch hở (OCL): |
Tối thiểu 350 µH |
Điện áp cách ly: |
Tối thiểu 1500 VRMS |
Tiêu chuẩn mạng: |
Thông số kỹ thuật IEEE 802.3 |

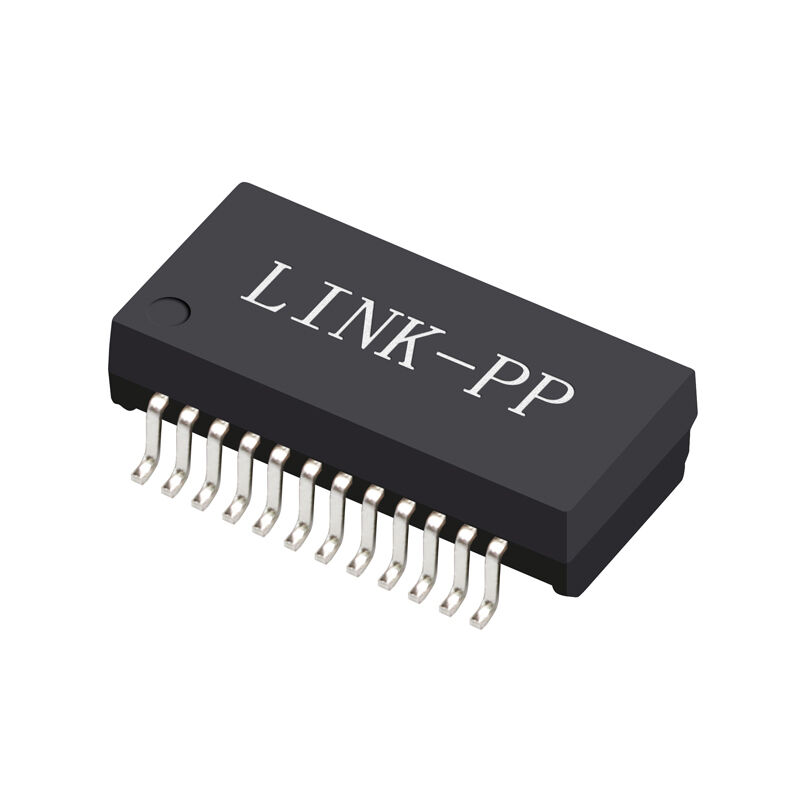

HX5084NLT là máy biến áp LAN 1000Base-T cấp công nghiệp một cổng với tỷ lệ vòng dây 1:1, dải nhiệt độ rộng và tuân thủ IEEE 802.3 cho các thiết kế Ethernet mạnh mẽ.
HX5084NLT là Bộ biến áp LAN Gigabit Ethernet một cổng (1000Base-T) tiêu chuẩn công nghiệp, có độ tin cậy cao được thiết kế cho các ứng dụng gắn trên bề mặt (SMD/SMT). Được thiết kế để chịu được môi trường khắc nghiệt, nó có dải nhiệt độ hoạt động công nghiệp từ −40°C đến +85°C.
Hoàn toàn tuân thủ các thông số kỹ thuật của IEEE 802.3, mô-đun từ tính tỷ lệ 1:1 này là giải pháp đã được chứng minh để đảm bảo tính toàn vẹn tín hiệu mạnh mẽ và khả năng cách ly điện vượt trội. Nó được các kỹ sư áp dụng rộng rãi để sử dụng trong các hệ thống điều khiển công nghiệp, bộ định tuyến doanh nghiệp, bộ chuyển mạch mạng và bo mạch chủ viễn thông chịu nhiệt độ khắc nghiệt.
Các đặc tính điện sau đây áp dụng tại+25°C trừ khi có quy định khác.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | −40°C đến +85°C |
| Tỷ lệ lượt | 1:1 ±2% |
| Phân cực | Mỗi sơ đồ |
| Mất chèn | 100 kHz: tối đa −1,2 dB; 1–125 MHz: −0,2 − 0,002·f^1,4 dB tối đa |
| Suy hao phản hồi (Z OUT = 100 OHM ±15%) | 0,1–40 MHz: −16 dB tối thiểu; 40–100 MHz: −10 + 20·LOG10(f/80 MHz) dB tối thiểu |
| Điện cảm (OCL), Phương tiện truyền thông | 350 µH phút |
| Điều kiện kiểm tra OCL | 100 kHz, 100 mVrms, với độ lệch DC 8 mA |
| Nhiễu xuyên âm, các kênh lân cận | 1 MHz: −50 dB tối thiểu; 10–100 MHz: −55 + 22·LOG10(f/10) dB tối thiểu |
| Tỷ lệ loại bỏ chế độ chung | 2 MHz: −50 dB tối thiểu; 30–200 MHz: −15 + 20·LOG10(f/200) dB tối thiểu |
| Cách ly đầu vào-đầu ra | 1500 VRMS tối thiểu @ 60 giây |
HX5084NLT được thiết kế để sản xuất số lượng lớn và độ tin cậy lâu dài.
HX5084NLT rất phù hợp cho các hệ thống hỗ trợ Ethernet cần từ tính nhỏ gọn, đáng tin cậy và cấp công nghiệp.
Các ứng dụng phổ biến bao gồm:
Đối với các kỹ sư sản phẩm và nhóm mua sắm, HX5084NLT nổi bật vì nó kết hợpKhả năng tương thích 1000Base-T được tiêu chuẩn hóavớiđộ bền nhiệt độ công nghiệpVàLắp ráp SMT tiện lợi. Điều đó làm cho nó đặc biệt hữu ích trong các thiết kế có không gian bo mạch bị giới hạn nhưng độ tin cậy không thể bị ảnh hưởng.
Khả năng suy giảm phản hồi mạnh, nhiễu xuyên âm và hiệu suất loại bỏ chế độ chung của nó giúp hỗ trợ truyền tín hiệu sạch, trong khi xếp hạng cách ly 1500 VRMS bổ sung thêm một lớp bảo vệ để tích hợp hệ thống.
Đúng. HX5084NLT được thiết kế choEthernet Gigabit 1000Base-Tứng dụng và đáp ứngIEEE 802.3thông số kỹ thuật.
Phạm vi nhiệt độ hoạt động là−40°C đến +85°C, làm cho nó phù hợp với môi trường công nghiệp và nhiệt độ rộng.
Đúng. Đó là mộtMáy biến áp LAN gắn trên bề mặt (SMT), hỗ trợ lắp ráp PCB tự động và bố trí nhỏ gọn.
Đúng. HX5084NLT làTuân thủ RoHS.
Sự cách ly đầu vào-đầu ra làTối thiểu 1500 VRMS trong 60 giây.
