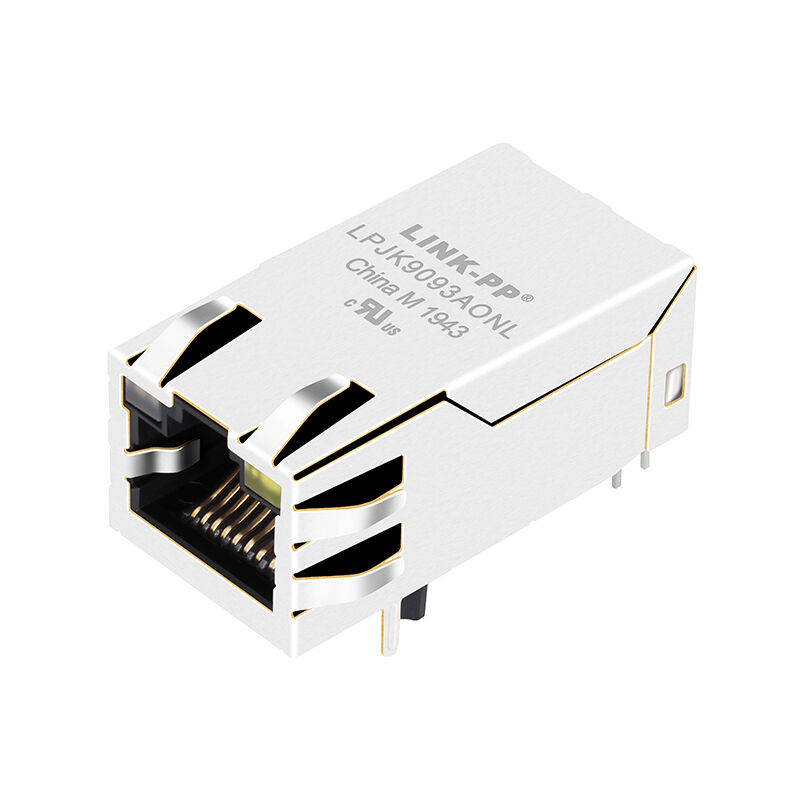

Đầu nối RJ45 LPJK9093AONL PoE++ với từ tính 10GBase-T

LPJK9093AONL là đầu nối 10G Base-T PoE++ RJ45 với từ tính tích hợp, cổng 1x1, thiết kế lối vào bên, hỗ trợ 802.3bt, 180μH OCL,và Orange & Green/Yellow LED cho các ứng dụng Ethernet công suất cao.

Thông số kỹ thuật của đầu nối LPJK9093AONL PoE++ RJ45

LPJK9093AONL PoE++ RJ45 Bảng dữ liệu kết nối

1. LPJK9093AONL Sơ đồ

2. LPJK9093AONL Sơ vẽ - Cơ khí

3. LPJK9093AONL Sơ đồ - Phương pháp sắp xếp PCB đề xuất

Đặc điểm chính của LPJK9093AONL10G PoE MagJack

LINK-PP LPJK9093AONL là một đầu nối 10G Base-T RJ45 trạng thái hoạt động cao cấp được thiết kế để đáp ứng các yêu cầu cực đoan của mạng tốc độ cao, công suất cao hiện đại.Với từ tính tích hợp và PoE++ mạnh mẽ (IEEE 802).3bt) khả năng, jack lỗ 1x1 cổng này an toàn cung cấp đến 1.0A dòng điện liên tục ở 57VDC.

Được thiết kế với cấu hình vào bên (90 ° góc phải), định hướng "Latch Up" và các tab EMI integrated, LPJK9093AONL là giải pháp tối ưu cho LAN-on Motherboard (LOM), modem SOHO,chuyển đổi doanh nghiệp, và thiết bị viễn thông thế hệ tiếp theo đòi hỏi hiệu suất Ethernet 10 Gigabit hoàn hảo.

• Tốc độ 10G Gigabit:Được tối ưu hóa hoàn toàn cho các ứng dụng Ethernet 10GBASE-T với sự đàn áp EMI và tính toàn vẹn tín hiệu đặc biệt.
• High-Power PoE++ Sẵn sàng:Phù hợp với IEEE 802.3bt, hỗ trợ 4-pair Power over Ethernet lên đến 1.0A @ 57VDC liên tục.
• Hệ thống mạch nội bộ nâng cao:Vòng mạch BST tích hợp và hỗ trợ **AutoMDIX** đầy đủ để phát hiện chéo tự động.
• Sức bền cao hơn:Tính năng một vỏ thermoplastic UL 94V-0 và các đường liên lạc bọc vàng có thể tùy chỉnh (6μ "tiêu chuẩn, 15μ" / 30μ" tùy chọn có sẵn) cho chu kỳ giao phối tối đa.
• Chẩn đoán thị giác tích hợp:Cấu hình đèn LED màu cam và xanh lá cây (hai màu) / vàng (một màu) đặc biệt để theo dõi tình trạng mạng trong thời gian thực.
• Chất lượng được chứng nhận:Chứng nhận UL (số hồ sơ E484635) và hoàn toàn phù hợp với RoHS (2011/65/EC).

Ưu điểm của thiết kế cơ khí

Các đầu nối LPJK9093AONL PoE++ RJ45cấu trúc góc phải bên vàohỗ trợ bố cục bảng nhỏ gọn và tích hợp bảng phía trước hiệu quả.khóa lênđịnh hướng đơn giản hóa việc chèn và giữ lại trong các sản phẩm mạng, trong khiCác tab EMI ShieldCải thiện khả năng miễn dịch trong môi trường điện ồn ào.

Điểm nổi bật về cơ khí

• Gắn gọn32.50 mm × 16,60 mm × 13,50 mmdấu chân
• Lắp đặt qua lỗ để giữ cơ khí mạnh
• Thích hợp cho bố cục PCB vào bên
• Được thiết kế cho hiệu suất ổn định trong các ứng dụng 10G Base-T
• Hỗ trợ bảo vệ tích hợp để cải thiện hành vi EMC

Các ứng dụng điển hình

Bộ kết nối LPJK9093AONL PoE++ RJ45 thường được sử dụng trong:

• Chuyển đổi Ethernet 10G
• Router và cổng
• Thiết bị mạng SOHO
• Thiết kế LAN trên bo mạch chủ
• Các điểm truy cập
• Hệ thống giám sát PoE
• Thiết bị mạng công nghiệp
• Các trung tâm và các mô-đun liên lạc

Câu hỏi thường gặp về PoE++ Magjack

1LPJK9093AONL được sử dụng để làm gì?

LPJK9093AONL là một đầu nối 10G Base-T RJ45 với từ tính tích hợp được thiết kế cho các ứng dụng PoE ++ Ethernet như chuyển mạch, bộ định tuyến, điểm truy cập và thiết bị mạng SOHO.

2LPJK9093AONL có hỗ trợ PoE++ không?

Nó hỗ trợ IEEE 802.3bt PoE++ với tối đa 1.0A dòng điện liên tục ở 57VDC.

3LPJK9093AONL có phù hợp với Ethernet 10G không?

Nó được thiết kế cho truyền Ethernet tốc độ cao 10G Base-T.

4. LPJK9093AONL sử dụng loại gắn kết nào?

Nó sử dụng một lỗ thông qua, lối vào bên, phong cách gắn hình góc phải.

5LPJK9093AONL có bao gồm đèn LED không?

Nó bao gồm một đèn LED hai màu màu cam / xanh lá cây và một đèn LED màu vàng để chỉ trạng thái.
