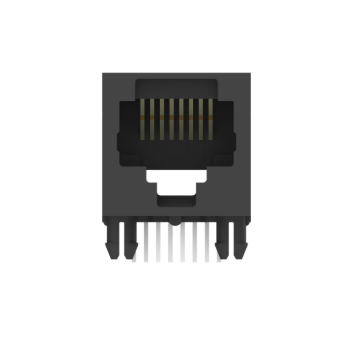

Khám phá các kết nối 5520426-4 RJ45, một cổng duy nhất Cat3 8P8C góc thẳng qua lỗ jack với vàng mạ phốt pho đồng liên lạc, UL94V-0 lồng,và nhiệt độ hoạt động từ -40 °C đến +85 °C để truyền tín hiệu đáng tin cậy.
5520426-4 Cat 3 RJ45 Jack là một jack mô-đun hạng cao, một cổng được thiết kế để tích hợp bảng mạch in (PCB) đáng tin cậy.vị trí 8 này, đầu nối 8 tiếp xúc (8P8C) cung cấp hiệu suất hạng 3 (Cat 3) hỗ trợ tốc độ dữ liệu lên đến.01 Gb / s (10 Mbps).5520426-4 đảm bảo độ bền đặc biệt, tính toàn vẹn tín hiệu và độ tin cậy kết hợp cho viễn thông, mạng lưới và các ứng dụng công nghiệp.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | 5520426-4 |
| Loại sản phẩm kết nối | RJ45 Jack mô-đun |
| Loại giao diện | RJ45 |
| Cấu hình cổng | Cổng duy nhất (1 × 1) |
| Số lượng vị trí | 8 |
| Số lượng vị trí tải | 8 |
| Định hướng gắn PCB | góc phải |
| Profile kết nối | Tiêu chuẩn |
| Định hướng khóa | Tiêu chuẩn Tắt xuống |
| Danh mục hiệu suất | Loại 3 |
| Tỷ lệ dữ liệu | 0.01 Gb/s (10 Mbps) |
| Đánh giá hiện tại liên hệ (tối đa) | 0.2 A / 1.5 A |
| Được bảo vệ | Không. |
| Ứng dụng mạch | Tín hiệu |
| Vật liệu cơ sở tiếp xúc | Phosphor đồng |
| Contact mating Area Plating (Thiết kế khu vực giao phối liên lạc) | Vàng (Au), 1,27 μm (50 μin) |
| Contact Undercoating | Nickel |
| Mảng kết thúc PCB | Tin |
| Phương pháp chấm dứt PCB | Thông qua lỗ Solder |
| Chiều dài cột kết thúc và đuôi | 3.8 mm (0,15 inch) |
| Vật liệu nhà ở | PBT chứa thủy tinh |
| Màu nhà | Màu đen |
| Đường trung tâm (Pitch) | 1.02 mm (0.04 inch) |
| Địa điểm nhập cảnh giao phối | Nhập bên |
| Loại gắn kết nối | Bàn gắn / Bàn gắn |
| Tính năng gắn bảng | Không có |
| Loại chỉ số | Không có chỉ số |
| Chiều cao kết nối | 16.2 mm (0.638 inch) |
| Độ dày PCB khuyến cáo | 1.57 mm (0.062 inch) |
| Phạm vi nhiệt độ hoạt động | -40°C đến +85°C (-40°F đến +185°F) |
| Đánh giá dễ cháy UL | UL 94V-0 |
| Bao bì Số lượng | 152 miếng |
| Phương pháp đóng gói | Hộp & Thẻ / Bao bì |
Các đầu nối được chỉ định cho0.01 Gb/s (10 Mbps)ứng dụng và đáp ứngNhóm 3 (Cat3)các yêu cầu về hiệu suất, làm cho nó phù hợp với 10BASE-T Ethernet và hệ thống truyền thông thoại.
Không. 5520426-4 là mộtJack RJ45 không được bảo vệvà không bao gồm màn chắn EMI hoặc các tính năng nối đất tích hợp.
Không, đầu nối được cung cấp mà không có đèn LED hoặc đèn chỉ báo trạng thái tích hợp.
Các mối liên hệ giao phối sử dụng1.27 μm (50 μin) mạ vàng trên mạ đáy nickel, cung cấp độ bền tuyệt vời và khả năng chống ăn mòn.
Độ dày PCB được khuyến cáo là1.57 mm (0.062 inch), tương ứng với cấu trúc bảng FR-4 tiêu chuẩn.
