Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO 9001,ISO 14001,UL,SGS,REACH168
Số mô hình: LPJK7403B97NL
Tài liệu: LPJK7403B97NL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50 cái
Giá bán: $0.7-$1.05
chi tiết đóng gói: T & r
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 5kk/tháng
P/N: |
LPJK7403B97NL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
P/N: |
LPJK7403B97NL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |

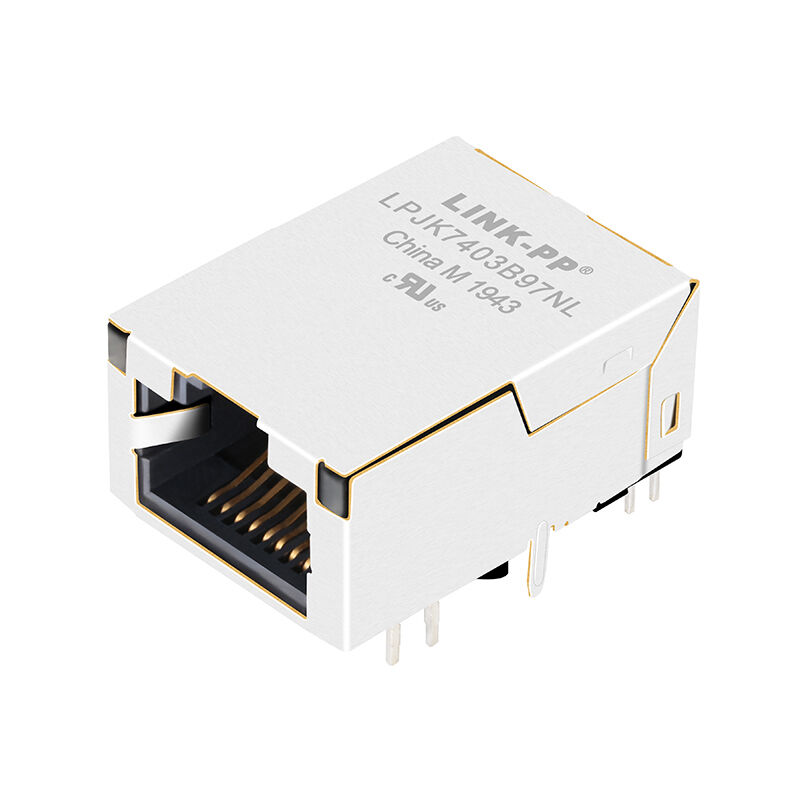

LINK-PP LPJK7403B97NL là đầu nối Gigabit RJ45 Magjack một cổng (1x1) cao cấp được thiết kế cho các ứng dụng mạng 1000Base-TX. Với nam châm tích hợp, đầu nối xuyên lỗ, góc vuông này đảm bảo tính toàn vẹn tín hiệu vượt trội và triệt tiêu EMI cho môi trường Ethernet tốc độ cao. Được thiết kế để chịu được nhiệt độ hoạt động công nghiệp từ -40 đến +85 độ C và được trang bị đèn LED có thể tùy chỉnh, LPJK7403B97NL là sự lựa chọn đáng tin cậy cho các thiết kế phần cứng mạng, viễn thông và tự động hóa công nghiệp.
cácLPJK7403B97NLlà một hiệu suất cao1 × 1 Gigabit Ethernet RJ45 MagJackđược thiết kế choỨng dụng mạng 1000Base-TX. Có từ tính tích hợp, cách ly 1500Vrms, đèn chỉ báo LED hai màu và nhiệt độ hoạt động cấp công nghiệp từ-40°C đến +85°C, đầu nối này cung cấp giải pháp đáng tin cậy và tiết kiệm không gian cho thiết bị Ethernet hiện đại.
Sản xuất bởiLIÊN KẾT-PP, LPJK7403B97NL tuân thủYêu cầu của IEEE 802.3, giúp nó phù hợp với các thiết bị mạng yêu cầu hiệu suất EMI mạnh mẽ, tính toàn vẹn tín hiệu và độ tin cậy lâu dài.
-Tốc độ Gigabit:Tối ưu hóa cho các ứng dụng Ethernet 1000Base-TX.
-Từ tính tích hợp:OCL tối thiểu 350uH với độ lệch 8mA đảm bảo truyền dữ liệu mạnh mẽ.
-Độ bền nhiệt độ cực cao:Hoạt động đáng tin cậy trong môi trường khắc nghiệt (-40 đến +85 độ C).
-Che chắn chất lượng cao:Tấm chắn SUS 304-1/2H với lớp mạ niken mang lại khả năng bảo vệ EMI tuyệt vời.
-Tuân thủ toàn cầu:Tuân thủ IEEE 802.3, được chứng nhận UL (E484635) và tuân thủ RoHS.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Mã sản phẩm | LPJK7403B97NL |
| nhà sản xuất | CÔNG TY TNHH CÔNG NGHỆ QUỐC TẾ LINK-PP |
| Loại kết nối | RJ45 MagJack (12P8C, Ethernet) |
| Tốc độ | 1000Base-TX (Gigabit Ethernet) |
| Số cổng | Cổng 1×1 |
| Kiểu lắp | xuyên qua lỗ |
| Định hướng | Góc phải 90° (Từ bên cạnh) |
| Định hướng chốt | Chốt lên |
| Chức năng PoE | Không PoE |
| Tab lá chắn EMI | Không có |
| Đèn LED bên trái | Vàng / Xanh (Chân 15, 16, 17) |
| Đèn LED bên phải | Xanh lục (Chân 13, 14) |
| Chiều dài gói hàng | 0,953 inch / 24,20 mm |
| Chiều rộng gói hàng | 0,701 inch / 17,80 mm |
| Chiều cao gói hàng | 0,445 inch / 11,30 mm |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Điều kiện kiểm tra | 25°C |
| Tỷ lệ vòng quay (± 2%) | 1CT:1CT |
| OCL (Độ tự cảm mạch hở) | 350μH Tối thiểu @ 100kHz, 100mVrms, Độ lệch DC 8mA (0°C đến 70°C) |
| Mất chèn (0,5–100 MHz) | -0,8dB tối đa |
| Mất chèn (100–125 MHz) | -1,2dB tối đa |
| Suy hao phản hồi (0,5–40 MHz) | -18dB tối thiểu |
| Suy hao phản hồi (50–100 MHz) | -[12-20LOG(f/80MHz)] dB Tối thiểu |
| Nhiễu xuyên âm (0,5–40 MHz) | -35dB tối thiểu |
| Nhiễu xuyên âm (40–100 MHz) | -[33-20LOG(f/50MHz)] dB Min |
| Tỷ lệ loại bỏ chế độ chung (CMRR) | -30dB tối thiểu (0,5–100 MHz) |
| Điện áp cách ly | 1500Vrms (PHY bên này sang bên kia) |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Tuân thủ tiêu chuẩn | Đáp ứng đặc điểm kỹ thuật IEEE 802.3 |
| Vật liệu nhà ở | Nhựa nhiệt dẻo PBT, UL94V-0 |
| Tài liệu liên hệ | Hợp kim đồng cao cấp |
| Vật liệu lá chắn | SUS 304-1/2H, Độ dày: 0,2mm |
| Mạ khiên | Niken |
| Mạ tiếp xúc | Vàng, tối thiểu 6μin trong khu vực tiếp xúc |
| Nhiệt độ hàn sóng | 250°C trong 5 giây |
Được thiết kế để hỗ trợ nhiều ứng dụng mạng tốc độ cao, bao gồm:
LPJK7403B97NL là mộtđầu nối RJ45 MagJack tích hợpkết hợp giao diện RJ45 tiêu chuẩn với các thành phần biến áp LAN tích hợp. Bằng cách tích hợp từ tính bên trong vỏ đầu nối, yêu cầu về không gian PCB được giảm bớt trong khi vẫn duy trì hiệu suất tín hiệu và cách ly điện tuyệt vời.
So với các giải pháp biến áp Ethernet rời rạc, một giải pháp tích hợpĐầu nối RJ45 1000Base-TX có nam châmđơn giản hóa thiết kế bo mạch, rút ngắn chu kỳ phát triển và cải thiện độ tin cậy của hệ thống tổng thể.
