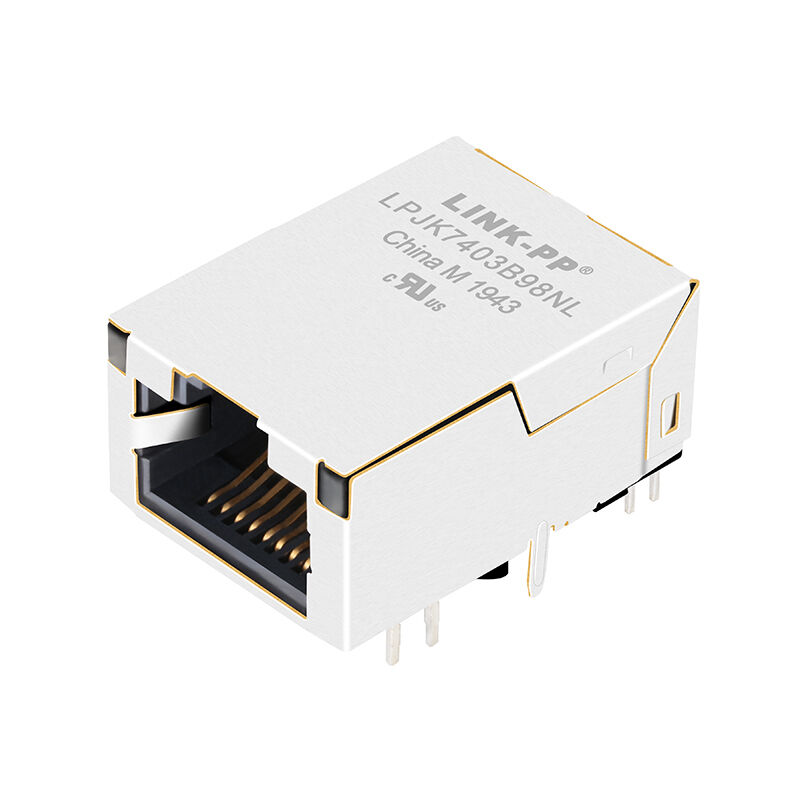

LPJK7403B98NL Bộ kết nối RJ45 Profile thấp với từ tính 1000Base-T

LINK-PP LPJK7403B98NL RJ45 MagJack cấu hình thấp có nam châm tích hợp. Hỗ trợ Ethernet 10/100/1000Base-T, cách ly 1500Vrms, cấu hình 11,30mm, đèn LED kép và tuân thủ IEEE 802.3.

Tổng quan về Gigabit RJ45 Magjack cấu hình thấp:

LINK-PP LPJK7403B98NL là loại Magjack 10/100/1000 Base-T Gigabit RJ45 Magjack có độ tin cậy cao, cấu hình thấp được thiết kế cho các bảng mạch in (PCB) bị giới hạn về không gian. Với chiều cao trên PCB chỉ 11,30 mm, đầu nối 8P8C này có tính năng định hướng tab-up và từ tính tích hợp tiên tiến để triệt tiêu EMI vượt trội và tính toàn vẹn tín hiệu. Được trang bị đèn LED chỉ báo có thể tùy chỉnh (Cam/Xanh lục và Vàng) và được thiết kế để hoạt động hoàn hảo trong môi trường công nghiệp khắc nghiệt (-40 đến +85 độ C), LPJK7403B98NL là giao diện mạng lý tưởng cho viễn thông hiện đại, tự động hóa công nghiệp và thiết bị mạng doanh nghiệp.

Các tính năng chính

• Hỗ trợEthernet Gigabit 10/100/1000Base-T
• Thiết kế cấu hình thấpchỉ vớiChiều cao 11,30 mm so với PCB
• Từ tính Ethernet tích hợp để bố trí PCB đơn giản hóa
• Tiêu chuẩn8P8C RJ45giao diện
• Cấu hình một cổng (1×1)
• Gắn xuyên lỗ, góc vuông (90°)
• Hướng tab lên
• Cách ly 1500Vrms giữa PHY và phía đường dây
• Khả năng triệt tiêu EMI tuyệt vời và tính toàn vẹn tín hiệu
• Nhiệt độ hoạt động công nghiệp:-40°C đến +85°C
• Đèn LED tích hợp kép
• Tuân thủ IEEE 802.3
• Chứng nhận UL và tuân thủ RoHS

Thông số kỹ thuật chung:

Hiệu suất điện:

LPJK7403B98NL được thiết kế để cung cấp đường truyền Gigabit Ethernet ổn định đồng thời đáp ứng các thông số kỹ thuật điện của IEEE.

Mất chèn

Trả lại tổn thất

Nhiễu xuyên âm

Các đặc tính điện được tối ưu hóa này đảm bảo truyền dữ liệu đáng tin cậy, giảm phản xạ tín hiệu và hiệu suất EMI vượt trội cho mạng Ethernet tốc độ cao.

Bảng dữ liệu đầu nối RJ45 cấu hình thấp LPJK7403B98NL:

Thông số kỹ thuật cơ khí và vật liệu:

Được thiết kế để mang lại độ bền lâu dài cho các thiết bị mạng công nghiệp và thương mại.

Vật liệu chất lượng cao đảm bảo khả năng hàn tuyệt vời, chống ăn mòn và độ bền cơ học trong suốt vòng đời sản phẩm.

Ưu điểm của từ tính tích hợp:

Việc tích hợp từ tính Ethernet trực tiếp vào đầu nối RJ45 mang lại một số lợi thế về mặt kỹ thuật:

• Giảm dấu chân PCB
• Ít thành phần bên ngoài hơn
• Bố trí PCB đơn giản hóa
• Cải thiện khả năng ức chế EMI
• Loại bỏ tiếng ồn ở chế độ chung tốt hơn
• Hiệu quả lắp ráp cao hơn
• Chi phí sản xuất thấp hơn
• Cải thiện độ tin cậy lâu dài

Những lợi ích này làm cho LPJK7403B98NL trở thành sự lựa chọn tuyệt vời cho phần cứng Ethernet nhỏ gọn, hiệu suất cao.

Tuân thủ và chứng nhận:

LPJK7403B98NL tuân thủ các tiêu chuẩn môi trường và chất lượng quốc tế.
