Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,REACH,ISO
Số mô hình: LPJ17206AGNL
Tài liệu: LPJ17206AGNL REVA6.pdf
Điều khoản thanh toán & vận chuyển
Mã sản phẩm: |
LPJ17206AGNL |
Số lượng cổng: |
2x1 |
Chốt cửa: |
Lên và xuống |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Mã sản phẩm: |
LPJ17206AGNL |
Số lượng cổng: |
2x1 |
Chốt cửa: |
Lên và xuống |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |

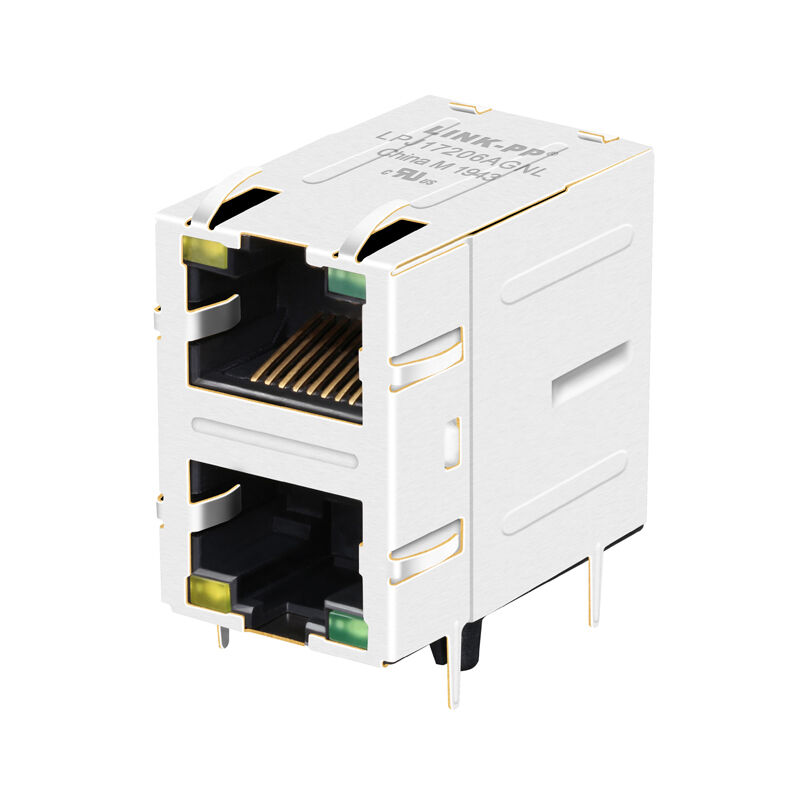

LINK-PP LPJ17206AGNL 2x1 cổng xếp chồng RJ45 đầu nối.và nhiệt độ hoạt động công nghiệp (-40 °C đến + 85 °C) để kết nối mạng đáng tin cậy.
LINK-PP LPJ17206AGNL là một đầu nối Magjack RJ45 2x1 hiệu suất cao được thiết kế cho các ứng dụng Ethernet 10/100 Base-T đáng tin cậy.cổng thông qua lỗ kết nối hai này tính năng từ tính tích hợp, tích hợp các ngón tay xuân EMI để ức chế tiếng ồn vượt trội, và các chỉ số LED màu vàng / xanh lá cây rất hiển thị.LPJ17206AGNL cung cấp một, giao diện mạng tiết kiệm không gian lý tưởng cho modem SOHO, chuyển mạch, trung tâm và thiết kế LAN trên bo mạch chủ (LOM).
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | LPJ17206AGNL |
| Loại sản phẩm | Kết nối 2 × 1 RJ45 với từ tính tích hợp |
| Giao diện kết nối | 8P8C RJ45 |
| Tiêu chuẩn Ethernet | 10/100Base-T |
| Cấu hình cổng | 2 × 1 Cổng chồng lên nhau |
| Loại lắp đặt | Qua lỗ |
| PCB Mount | Nhập bên |
| Định hướng | góc thẳng (90°) |
| Định hướng khóa | Cả lên và xuống |
| Hỗ trợ PoE | Không có PoE |
| EMI Shield | Với ngón tay EMI |
| Cấu hình LED | Bên trái màu vàng / bên phải xanh lá cây |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Chiều dài gói | 28.50 mm |
| Chiều rộng gói | 17.20 mm |
| Chiều cao của gói | 25.55 mm |
| Parameter | Thông số kỹ thuật |
|---|---|
| Điều kiện thử nghiệm | @ 25°C |
| Tỷ lệ quay | 1CT:1CT (±5%) |
| Chế độ điện dẫn mạch mở (OCL) | 350μH Min @ 100kHz, 0,1V, 8mA DC Bias |
| Mất đầu vào (1 ‰ 100MHz) | -1,2dB tối đa |
| Mất trở lại (1 ¢ 30MHz) | -16dB Min |
| Mất trở lại (30 60MHz) | -12dB Min |
| Mất trở lại (60 80MHz) | -10dB Min |
| Mất trở lại (80 ̊100 MHz) | -8dB Min |
| Crosstalk (1 ¢ 100MHz) | -30dB Min |
| Việc từ chối chế độ thông thường (CMRR, 1?? 100MHz) | -30dB Min |
| Điện áp cách ly | 1500Vrms (PHY bên đến bên đường) |
| Nhiệt độ hoạt động | -40°C đến +85°C |
LINK-PP là một nhà sản xuất chuyên nghiệp chuyên về các sản phẩm kết nối Ethernet, bao gồm các đầu nối RJ45 MagJack, bộ biến đổi LAN và các thành phần mạng tốc độ cao.
LPJ17206AGNL cung cấp:
Cho dù phát triển thiết bị mạng công nghiệp, hệ thống nhúng, bộ định tuyến hoặc chuyển mạch Ethernet,LPJ17206AGNL 2 × 1 RJ45 Connector với 10/100Base-T Integrated Magneticscung cấp một giải pháp giao diện mạng đáng tin cậy, nhỏ gọn và hiệu quả về chi phí cho các ứng dụng Ethernet chuyên nghiệp.
