Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO9001,SGS,UL,CE,REACH
Số mô hình: LPJG0801ABNL
Tài liệu: LPJG0801ABNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 10 cái
Giá bán: $0.09-$0.85
chi tiết đóng gói: T & r
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: L/C,D/A,D/P,T/T,Western Union
Khả năng cung cấp: 5kk/tháng
Mã sản phẩm: |
LPJG0801ABNL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |
Mã sản phẩm: |
LPJG0801ABNL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Xuống |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |

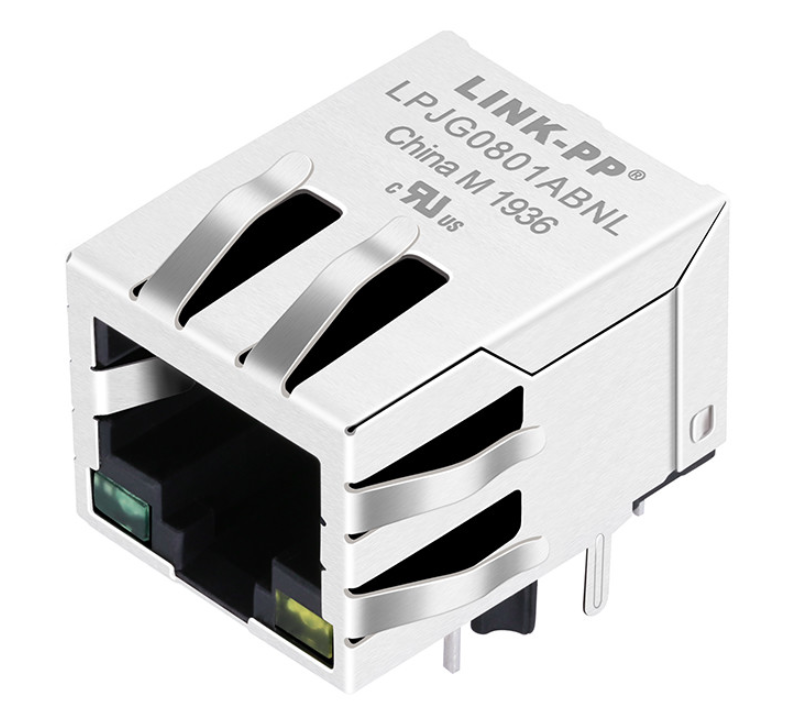

LPJG0801ABNL, Jack từ tính Gigabit RJ45, đầu nối 1000Base-T RJ45, LINK-PP RJ45, Ethernet Magjack, cổng 1x1 RJ45 thông qua lỗ, tab EMI RJ45 được bảo vệ.
LPJG0801ABNL là đầu tiên, hiệu suất cao 1x1 cổng RJ45 đầu nối nữ có tính năng tích hợp từ tính được thiết kế đặc biệt cho Gigabit Ethernet (10/100/1000 Base-T) ứng dụng.Được thiết kế cho phần cứng mạng mạnh mẽ, Magjack góc phải 90 độ này kết hợp bảo vệ EMI vượt trội với tích hợp tiết kiệm không gian.
It is constructed with a robust stainless steel shield featuring built-in EMI spring fingers and integrates a Bob Smith termination matching network (75Ω resistors and a 1000pF/2KV high-voltage capacitor)Hoàn toàn phù hợp với tiêu chuẩn IEEE 802.3, chỉ thị RoHS, và được chứng nhận bởi UL, LPJG0801ABNL đảm bảo độ tin cậy cao,truyền dữ liệu tốc độ cao cho thiết bị mạng doanh nghiệp và người tiêu dùng.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | LPJG0801ABNL |
| Nhà sản xuất | LINK-PP |
| Loại sản phẩm | Jack từ tính RJ45 tích hợp |
| Cấu hình cổng | 1 × 1 |
| Loại kết nối | RJ45 Đàn bà (10P8C) |
| Tốc độ Ethernet | 10/100/1000BASE-T |
| Loại lắp đặt | Qua lỗ |
| Định hướng | góc phải (90° bước vào bên) |
| Vị trí khóa | Bỏ xuống. |
| Vệ trường | Vâng. |
| Ngón tay xuân EMI | Vâng. |
| Cấu hình LED | Bên trái màu xanh lá cây / bên phải màu vàng |
| Hỗ trợ PoE | Không có PoE |
| Số lượng lõi | 8 |
| Chiều rộng | 15.94 mm |
| Chiều cao | 13.30 mm (không bao gồm các chân hàn và cột gắn) |
| Độ sâu (chiều) | 21.25 mm |
| Tiêu chuẩn | IEEE 802.3 |
| Chứng nhận | UL (E484635), RoHS |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tiêu chuẩn Ethernet | 1000BASE-T |
| Tỷ lệ quay | 1CT:1CT ± 5% |
| Chế độ điện dẫn mạch mở (OCL) | ≥ 350 μH @ 100 kHz, 0,1 V, 8 mA DC Bias |
| Điện áp cách ly | 1500 Vrms (PHY đến đường dây) |
| Mất tích nhập | ≤1,2 dB (1100 MHz) |
| Lợi nhuận mất mát |
≥ 16 dB (1 ‰ 30 MHz) ≥ 12 dB (3060 MHz) ≥ 10 dB (60 ∼ 80 MHz) ≥ 8 dB (80 ∼ 100 MHz) |
| Crosstalk | ≥ 30 dB (1 ‰ 100 MHz) |
| Việc từ chối chế độ thông thường (CMR) | ≥ 30 dB (1 ‰ 100 MHz) |
| Bob Smith kết thúc | Phù hợp 4 × 75 Ω kháng cự + 1000 pF / 2 kV Capacitor |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Tính năng | Thông số kỹ thuật |
|---|---|
| Nhà ở | PBT + 30% Sợi thủy tinh, UL94V-0 |
| Vật liệu tiếp xúc | Phosphor Bronze (C5210R-EH), 0,35 mm |
| Bọc tiếp xúc | Bọc vàng chọn lọc, ≥6 μin |
| Đinh hàn | Đồng (C2680R-H), 0,35 mm |
| Vệ trường | SUS304 thép không gỉ, 0,20 mm |
| Bảo vệ EMI | Các ngón tay xuân EMI tích hợp |
| Đề nghị hàn | Lò sóng, 250 °C / 5 s tối đa. |
Được thiết kế để truyền thông dữ liệu đáng tin cậy cao, Gigabit Magjack này là thành phần hoàn hảo cho:
LINK-PP đã chuyên về kết nối Ethernet và các thành phần từ tính trong hơn25 năm, phục vụ các nhà sản xuất mạng, tự động hóa công nghiệp, viễn thông, ô tô và thiết bị y tế trên toàn thế giới.
Ưu điểm của chúng tôi bao gồm:
Danh mục sản phẩm của chúng tôi bao gồm:
LPJG0801ABNL là mộtđầu nối Gigabit RJ45 một cổng với từ tính Ethernet tích hợp, hỗ trợ10/100/1000BASE-TCác ứng dụng Ethernet.
Nó tích hợp các bộ biến áp Ethernet cách ly, các ổ khóa chung, mạch kết thúc Bob Smith, các thành phần tương ứng trở kháng, và một tụ điện áp cao bên trong đầu nối.
Không. LPJG0801ABNL tiêu chuẩn được thiết kế choNon-PoE Gigabit EthernetNếu cần hỗ trợ PoE, LINK-PP cung cấp các giải pháp PoE và PoE + MagJack chuyên dụng.
Các từ tính tích hợp cung cấp1500 Vrms cách lygiữa phía PHY và phía cáp, đáp ứng các yêu cầu cách ly IEEE Ethernet.
Bộ kết nối bao gồm:
Chúng có thể được cấu hình cho liên kết, hoạt động hoặc chỉ báo tốc độ tùy thuộc vào Ethernet PHY.
Các ngón tay xuân EMI tích hợp cải thiện việc nối đất khung xe, giảm nhiễu điện từ (EMI) và giúp thiết bị mạng đáp ứng các yêu cầu tuân thủ EMC.
Đúng. LINK-PP hỗ trợ tùy chỉnh cho:
