JK0-0120NL RJ45 Modular Jack tích hợp bộ chuyển đổi từ xa và Repeaters

Jack mô-đun RJ45 JK0-0120NL với bộ chuyển đổi và lặp lại tích hợp từ tính

Chi tiết nhanh

1.Đầu nối từ tính tích hợp với đầu nối cổng đơn 10 / 100M Mạch RJ45 (1x1).
2. Lỗ thông qua
3.10 / 100/1000 Cơ sở-T
4. Khu vực liên hệ: Flash vàng

MAG., REVERSE LATCH, LED tùy chọn, EMI-finger Tùy chọn.

5.Thiết kế mô hình: 【JK0-0120NL】

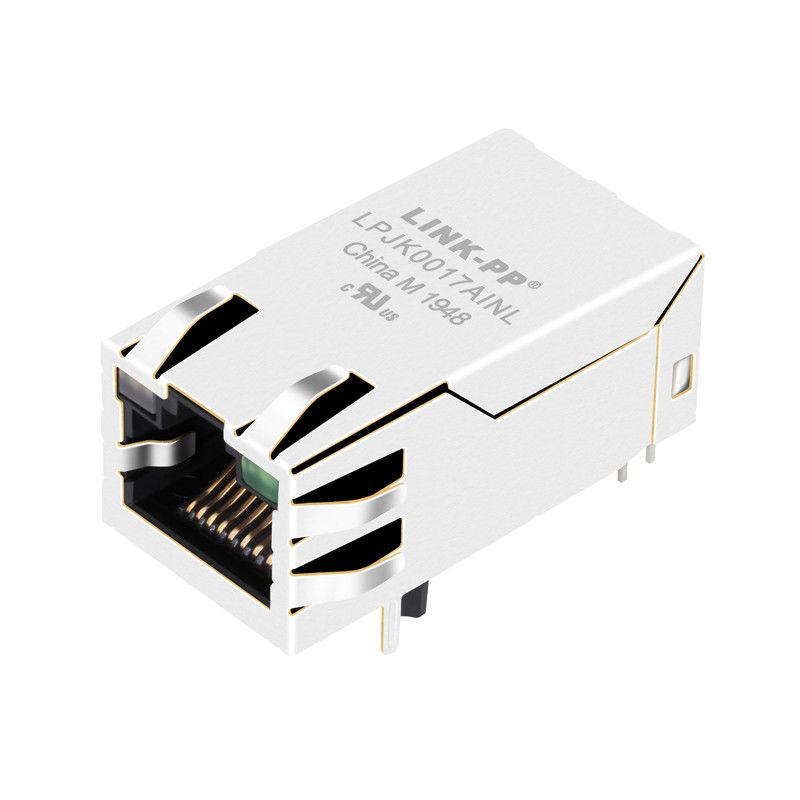

6.Mô hình sản xuất hàng loạt: 【LPJK0017AINL】

Sự miêu tả


1X1-Rj45 có / không có đèn led, đáp ứng IEEE 802.3 af / at

1. Đặc điểm loại sản phẩm:

1) Loại sản phẩm = Đầu nối
2) Loại Jack = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng gắn PCB = Mục bên (Góc phải) / Mục trên (dọc)

2. Phụ kiện cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc tính điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới cùng = Không có
2) Phương pháp chấm dứt = Hàn

5. Các tính năng liên quan đến cơ thể:
1) Cấu hình cổng = Đơn / Đa
2) Ngón tay EMI -Top và Sides = Có / Không có
3) Định hướng chốt = Tiêu chuẩn - Chốt xuống
4) Chiều dài đuôi PCB

6. Liên hệ các tính năng liên quan:
1) Đã tải trước = Có
2) Loại chấm dứt liên hệ = Thông qua lỗ / Bề mặt gắn

7. Các tính năng liên quan đến nhà ở:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Quá trình hàn không chì = Chất hàn sóng có khả năng 240 ° C,

Hàn sóng có khả năng 260 ° C, Hàn sóng có khả năng 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Xanh lục - Điện trở 250 ohm
2) Màu đèn LED bên phải (Vị trí số 2) = Xanh lục - Điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Mặt bằng
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được thiết kế để hỗ trợ các ứng dụng Thẻ giao diện mạng (NIC), ứng dụng LAN-on-Motherboard (LOM) và các ứng dụng PC.NCác thiết bị kết nối và liên lạc như HUB, thẻ PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL,Giải pháp trung tâm cuộc gọi, hộp hàng đầu phức tạp, thiết lập cổng VOIP, Giao thức cổng biên, chuyển đổi ethernet nhanh ...

Lợi thế cạnh tranh

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
