Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Huệ Châu
Hàng hiệu: LINK-PP
Chứng nhận: ISO 9001,ISO 14001,UL,SGS,REACH168
Số mô hình: LPJD0011DNL
Tài liệu: LPJD0011DNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000/60K
Giá bán: $0.58
chi tiết đóng gói: 50 cái/khay, 1000 cái/thùng
Thời gian giao hàng: Tàu trong vòng 3 ngày
Điều khoản thanh toán: L/C,D/A,D/P,T/T,Western Union
Khả năng cung cấp: 5kk/tháng
MPN: |
LPJD0011DNL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
không có |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |
MPN: |
LPJD0011DNL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
không có |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |

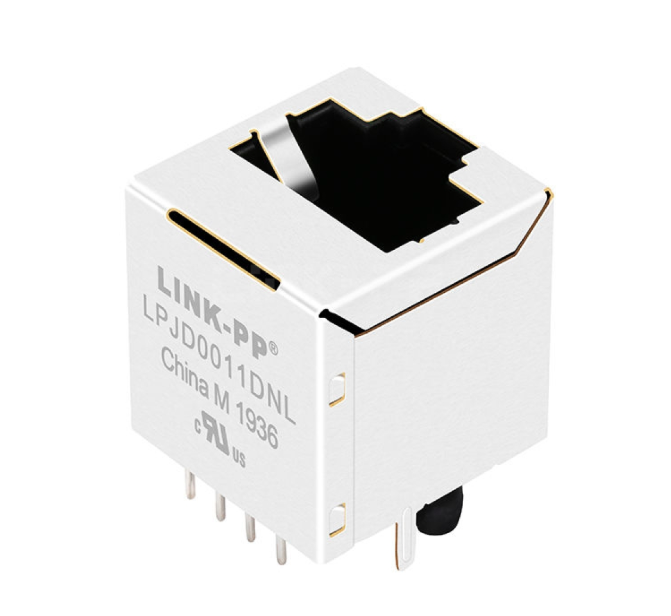

LINK-PP LPJD0011DNL là mộtĐường thẳng đứng (180° đầu vào) RJ45 Magjackđược thiết kế cho các ứng dụng 10/100Base-T Fast Ethernet. Bằng cách tích hợp từ tính cách ly và các nút thắt chung trực tiếp vào một vỏ dọc,Bộ kết nối này giảm thiểu dấu chân PCB và tối ưu hóa đường dẫn cáp trong thiết kế vỏ chặt chẽ hoặc chồng lên nhau.
Hoạt động trong phạm vi nhiệt độ thương mại từ 0 °C đến 70 °C, LPJD0011DNL hoàn toàn phù hợp với tiêu chuẩn IEEE 802.3.Nó có một mạch kết thúc Bob Smith mạnh mẽ để ngăn chặn EMI và hoàn toàn không có đèn LED, làm cho nó trở thành một giải pháp tiết kiệm không gian, hiệu quả về chi phí cho các modem SOHO, chuyển mạch và các ứng dụng LAN-on-Motherboard (LOM).
| Tính năng | Thông số kỹ thuật |
| Nhà sản xuất / Thương hiệu | LINK-PP |
| Số phần (MPN) | LPJD0011DNL |
| Loại sản phẩm | Bộ kết nối RJ45 dọc với từ tính (Magjack) |
| Tốc độ mạng | 10/100 Base-T (Fast Ethernet) |
| góc gắn / phong cách | 180° dọc (đầu vào) / qua lỗ (THT) |
| Cổng & Liên lạc | 1x1 cổng / 8P8C |
| Tùy chọn LED | Không LED |
| Kích thước (W x L x H) | 16.00 mm x 16,70 mm x 16,90 mm |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Parameter | Giá trị |
| Tỷ lệ quay (TX / RX) | 1CT: 1CT / 1CT: 1CT |
| Chất dẫn điện (OCL) | 350 μH Min. (@ 100KHz, 0.1V, 8mA DC Bias) |
| HiPot (điện áp cô lập) | 1500 Vrms |
| Mất tích nhập | -1,0 dB tối đa (0,3 ~ 100MHz) |
| Mất lợi nhuận (min) | -18dB (1~30MHz) -16dB (40MHz) -12dB (50MHz) -10dB (60MHz) |
| Crosstalk & CMR (Min) | -30dB @ 100MHz (Crosstalk) --20dB @ 100MHz (CMR) |
Không giống như các đầu nối góc phải tiêu chuẩn, định hướng dọc 180 độ cho phép cáp mạng được cắm từ trên.và cấu hình đa bảng dày đặc.
Kế hoạch nội bộ có các bộ biến áp cách ly tích hợp cùng với mạch kết thúc Bob Smith tích hợp.Các chân và vòi trung tâm không sử dụng được kết thúc bằng các điện trở 75Ω và chia sẻ một tụ điện cao 1000pF / 2KV được kết nối với mặt đất lá chắnĐiều này làm giảm đáng kể nhiễu điện từ (EMI) và ngăn chặn phản xạ tín hiệu.
LPJD0011DNL được thiết kế cho phần cứng mạng nội thất và thương mại tiêu chuẩn, bao gồm:
Thiết bị SOHO:Modem ADSL/VDSL, router gia đình.
Mạng lưới:Các trung tâm Ethernet nhanh và các công tắc.
Máy tính:LAN-on-Motherboard (LOM) và các bảng PC nhúng.
A: Nó có định hướng gắn thẳng đứng 180 độ (đầu vào), có nghĩa là cáp Ethernet được chèn thẳng đứng với PCB.
A: Không, LPJD0011DNL được thiết kế cho truyền dữ liệu Ethernet LAN tiêu chuẩn (Không PoE).
A: Nó hỗ trợ một phạm vi nhiệt độ hoạt động thương mại tiêu chuẩn từ 0 °C đến 70 °C.
A: Không, mô hình cụ thể này (LPJD0011DNL) được thiết kế không có chỉ số LED để tiết kiệm chi phí và đơn giản hóa định tuyến PCB.
A: Đối với hàn sóng THT, nhiệt độ mũi tối đa được khuyến cáo là 265 °C trong thời gian không quá 5 giây.
