Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO,SGS,Reach,UL,RoHS
Số mô hình: KRJ-CB4.2YGZNL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 10 cái
Giá bán: Negotiable & Discount $0.12
chi tiết đóng gói: T & r
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: D/A,D/P,T/T,L/C
Khả năng cung cấp: 5kk/tháng
MPN: |
KRJ-CB4.2YGZNL |
Từ tính tích hợp: |
Không từ tính |
Số lượng cổng: |
1x1 (cổng đơn) |
Kiểu lắp: |
NHÚNG (Xuyên lỗ / THT) |
Định hướng chốt: |
TAB-Up |
Che chắn: |
Đã che chắn |
Cấu hình LED: |
Vàng / Xanh lục |
Mạ tiếp xúc: |
Có thể định cấu hình (G/F đến 50µ") |
Nhiệt độ hoạt động: |
0oC ~ +85oC / -40oC ~ +85oC |
Tiêu chuẩn: |
Đặc điểm kỹ thuật IEEE 802.3 |
MPN: |
KRJ-CB4.2YGZNL |
Từ tính tích hợp: |
Không từ tính |
Số lượng cổng: |
1x1 (cổng đơn) |
Kiểu lắp: |
NHÚNG (Xuyên lỗ / THT) |
Định hướng chốt: |
TAB-Up |
Che chắn: |
Đã che chắn |
Cấu hình LED: |
Vàng / Xanh lục |
Mạ tiếp xúc: |
Có thể định cấu hình (G/F đến 50µ") |
Nhiệt độ hoạt động: |
0oC ~ +85oC / -40oC ~ +85oC |
Tiêu chuẩn: |
Đặc điểm kỹ thuật IEEE 802.3 |

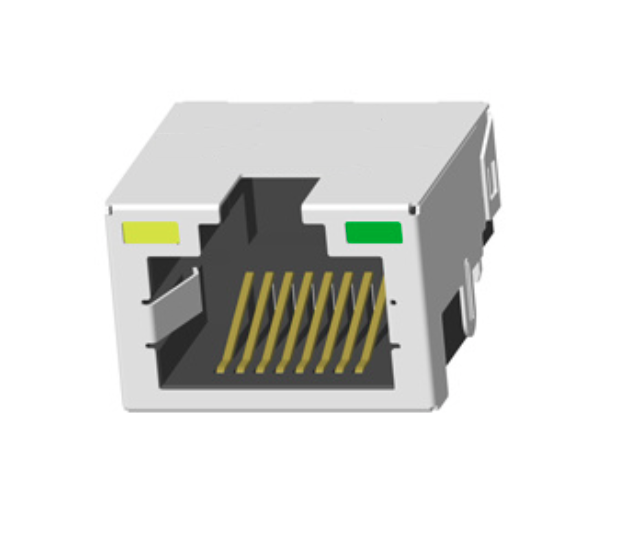

KRJ-CB4.2YGZNL là một Jack cắm Modular RJ45 đơn cổng (1x1) có độ tin cậy cao. Được thiết kế cho các giao diện mạng cục bộ (LAN) và truyền dữ liệu tiêu chuẩn, đầu nối này có hướng chốt Tab-Up và kiểu lắp DIP (Through-Hole) truyền thống.
Quan trọng là, đây là một đầu nối RJ45 không có nam châm (không có biến áp bên trong), làm cho nó trở thành lựa chọn hoàn hảo cho các kiến trúc phần cứng mà bộ phận từ tính Ethernet đã được tích hợp vào chip PHY hoặc đặt riêng trên PCB. Được bao bọc trong lớp chắn kim loại EMI chắc chắn và trang bị đèn LED Vàng và Xanh lá tích hợp, KRJ-CB4.2YGZNL mang đến cho các nhà thiết kế PCB một giao diện vật lý tiết kiệm chi phí, tiết kiệm không gian và có khả năng tùy chỉnh cao cho phần cứng mạng.
Không giống như các đầu nối tiêu chuẩn có sẵn, KRJ-CB4.2YGZNL cung cấp các tùy chọn mạ khu vực tiếp xúc linh hoạt. Người mua có thể chỉ định độ dày vàng từ Gold Flash (G/F) cho các thiết bị tiêu dùng nhạy cảm về chi phí, cho đến 50μ" Gold cho môi trường công nghiệp rung động cao, chu kỳ kết nối cao.
Đầu nối được bao bọc hoàn toàn trong lớp chắn kim loại với các tab EMI nối đất. Thiết kế lồng Faraday này hấp thụ và nối đất hiệu quả Nhiễu điện từ (EMI), đảm bảo tính toàn vẹn tín hiệu sạch và giúp sản phẩm cuối của bạn vượt qua các chứng nhận EMC FCC/CE nghiêm ngặt.
DGKYD đảm bảo độ tin cậy tối đa bằng cách kiểm tra hiệu suất điện 200% (bao gồm kiểm tra hở mạch/ngắn mạch nghiêm ngặt) đối với KRJ-CB4.2YGZNL trước khi xuất xưởng. Nó hoàn toàn tuân thủ các tiêu chuẩn cơ khí IEEE 802.3 và hoàn toàn tuân thủ RoHS và REACH.
Có sẵn trong cả hai biến thể nhiệt độ thương mại tiêu chuẩn (0°C ~ 85°C) và nhiệt độ công nghiệp rộng (-40°C ~ 85°C), jack RJ45 này có thể được triển khai trong mọi thứ từ bộ định tuyến văn phòng đến cổng IoT ngoài trời.
| Tính năng | Thông số kỹ thuật |
| Mã sản phẩm (MPN) | KRJ-CB4.2YGZNL |
| Loại đầu nối | Jack cắm Modular RJ45 tiêu chuẩn (Dòng CB4.2) |
| Cấu hình cổng | 1x1 (Cổng đơn) |
| Bộ phận từ tính bên trong | Không có / Trống (Không có nam châm) |
| Kiểu lắp | Công nghệ DIP / Through-Hole (THT) |
| Hướng chốt | Tab-Up |
| Tuân thủ | IEEE 802.3, RoHS, REACH |
| Thông số | Giá trị |
| Chắn nhiễu | Có (Chắn kim loại với các tab nối đất EMI) |
| Đèn báo LED | Vàng (Trái hoặc Phải tùy thuộc vào mạch) / Xanh lá |
| Tùy chọn mạ tiếp điểm | G/F, 0.8μ", 1μ", 1.5μ", 3μ", 6μ", 15μ", 30μ", 50μ" |
| Kiểm tra điện | Đạt kiểm tra hở/ngắn mạch 200% |
| Thông số | Giá trị |
| Nhiệt độ hoạt động | 0°C ~ +85°C (Tiêu chuẩn) HOẶC -40°C ~ +85°C (Công nghiệp) |
| Nhiệt độ lưu trữ | -40°C ~ +85°C |
| Hàn khuyến nghị | Hàn sóng (Tiêu chuẩn) / Hàn lại (Tùy chọn/Tùy chỉnh) |
Vì thiếu bộ phận từ tính bên trong, KRJ-CB4.2YGZNL rất linh hoạt và thường được kết hợp với các biến áp cách ly bên ngoài hoặc các chip PHY hiện đại có bộ phận từ tính tích hợp. Các ứng dụng lý tưởng bao gồm:
Dành cho các nhà thiết kế PCB tích hợp KRJ-CB4.2YGZNL:
A: Không, đây là đầu nối RJ45 không có nam châm. Bạn sẽ cần sử dụng các biến áp từ tính riêng biệt trên PCB của mình để đạt được cách ly điện.
A: DIP (Dual In-line Package) trong ngữ cảnh này đề cập đến Công nghệ Through-Hole (THT). Các chân của đầu nối được thiết kế để cắm vào các lỗ khoan xuyên qua PCB và hàn sóng ở mặt đối diện.
A: Có, nó có thể được đặt hàng với dải nhiệt độ hoạt động công nghiệp từ -40°C đến +85°C và lớp mạ vàng dày hơn (lên đến 50μ") cho môi trường khắc nghiệt.
A: Đầu nối có đèn LED Vàng và Xanh lá tích hợp, là tiêu chuẩn để chỉ báo trạng thái liên kết mạng và hoạt động dữ liệu.
A: Phiên bản tiêu chuẩn được tối ưu hóa cho hàn sóng. Tuy nhiên, một phiên bản nhựa chịu nhiệt tương thích với hàn lại có sẵn như một tùy chọn theo yêu cầu.
