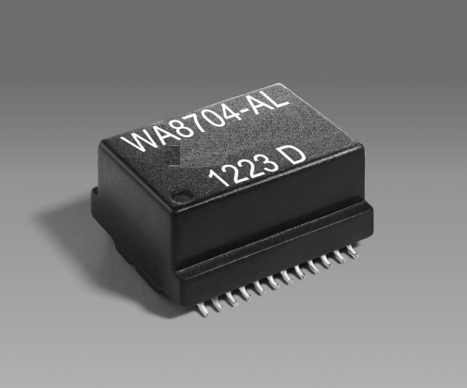

Bộ biến áp đường dẫn tín hiệu PoE WA8704-ALD 1500Vrms (150W, IEEE 802.3bt, Gigabit)

Đối với các kỹ sư phần cứng tích hợp WA8704-ALD vào bố cục PCB:

1. Quản lý nhiệt:Lưu ý rằng áp dụng dòng điện đồng 1,5 A cho mỗi vòi trung tâm bên cáp sẽ dẫn đến nhiệt độ tăng khoảng 15 °C (từ môi trường xung quanh 25 °C).Đảm bảo đổ đồng và đường nhiệt đầy đủ trong thiết kế PCB của bạn để phân tán nhiệt, đặc biệt là nếu hoạt động gần giới hạn trên 85 °C.
2. Lò phản dòng:Các phần kết thúc bền cao có thể chịu được tối đa ba chu kỳ tái dòng 40 giây ở + 260 °C.Các bộ phận phải được phép làm mát hoàn toàn đến nhiệt độ phòng giữa các chu kỳ để ngăn ngừa căng thẳng bên trong.
3. Bao bì cho SMT:Các bộ phận được cung cấp theo định dạng băng và cuộn (250 bộ trên mỗi cuộn 13 inch).

Tổng quan sản phẩm

WA8704-ALD là một bộ biến đổi đường tín hiệu PoE (Power over Ethernet) hiệu suất cao, được thiết kế đặc biệt để đáp ứng và vượt quá các yêu cầu nghiêm ngặt của IEEE 802.Tiêu chuẩn PoE công suất cao 3bt, bộ biến áp gắn bề mặt (SMD) này được thiết kế cho các ứng dụng Gigabit Ethernet (Gbit) thế hệ tiếp theo.

Khả năng xử lý một đường dẫn tín hiệu lớn 150 W 4 cặp với 1,5 A trên mỗi vòi trung tâm, WA8704-ALD cung cấp cung cấp năng lượng chưa từng có mà không ảnh hưởng đến tính toàn vẹn của tín hiệu.Nó vượt quá đáng kể các yêu cầu về tổn thất trả về cho Gigabit Ethernet, đảm bảo truyền dữ liệu nguyên vẹn cùng với sức mạnh cao. Với phạm vi nhiệt độ hoạt động công nghiệp từ 40 ° C đến + 85 ° C và cách ly 1500 Vrms mạnh mẽ,bộ biến áp này là sự lựa chọn cuối cùng cho các kỹ sư thiết kế các công tắc PoE công suất cao, máy ảnh PTZ tiên tiến, tế bào nhỏ 5G và mạng chiếu sáng thông minh PoE.

Các đặc điểm chính

1. Hệ thống xử lý năng lượng thế hệ tiếp theo (IEEE 802.3bt)

Được thiết kế cho các ứng dụng PoE ++ đòi hỏi khắt khe nhất, WA8704-ALD hỗ trợ kiến trúc năng lượng 4 cặp 150W. Nó xử lý 1.5 Một dòng DC mỗi vòi trung tâm bên cáp với hiệu quả nhiệt đặc biệt (dẫn đến chỉ tăng nhiệt độ 15 ° C so với đường cơ sở môi trường xung quanh 25 ° C).

2. Sự toàn vẹn tín hiệu Gigabit hoàn hảo

Việc cung cấp năng lượng không phải là do tốc độ dữ liệu.giảm thiểu crosstalk và tối đa hóa sự khác biệt đối với việc từ chối chế độ thông thường.

3. Phân cách và xây dựng đáng tin cậy cao

An toàn và độ bền là điều tối quan trọng trong phần cứng B2B. WA8704-ALD cung cấp 1500 Vrms cách ly cuộn (trong một phút).nó có xếp hạng MSL 1 (mức độ nhạy cảm với độ ẩm), có nghĩa là nó có tuổi thọ không giới hạn (< 30 ° C / 85% RH) và không cần nướng trước khi hàn lại.

Thông số kỹ thuật

1Các thông số điện và hiệu suất

2. Thông số kỹ thuật cơ khí & vật liệu

3. Đánh giá môi trường và hàn

Bảng dữ liệu biến áp POE WA8704-ALD

Ứng dụng mục tiêu

WA8704-ALD là một thành phần thụ động thiết yếu cho thiết bị nguồn điện (PSE) và thiết bị chạy (PD) yêu cầu tuân thủ IEEE 802.3bt:

• Cơ sở hạ tầng mạng:Chuyển đổi PoE++ công suất cao, trung bình và đầu tiêm.
• Truyền thông:Các tế bào nhỏ 5G và các điểm truy cập Wi-Fi ngoài trời 6/6E.
• Xây dựng thông minh & An ninh:Camera IP Pan-Tilt-Zoom (PTZ), hệ thống chiếu sáng LED thông minh (đèn PoE) và bảng điều khiển truy cập.
• IoT công nghiệp:Máy tính công nghiệp và các trung tâm cảm biến từ xa đòi hỏi một cáp điện và dữ liệu tốc độ cao.

Câu hỏi thường gặp

Hỏi: Khả năng xử lý công suất tối đa của bộ biến áp WA8704-ALD là bao nhiêu?

A: WA8704-ALD được thiết kế để xử lý đường tín hiệu 4 cặp 150 W, với tới 1,5 A dòng DC trên mỗi vòi trung tâm, làm cho nó hoàn toàn phù hợp với các ứng dụng PoE ++ IEEE 802.3bt.

Q: Liệu bộ biến áp này có hỗ trợ tốc độ Gigabit Ethernet không?

A: Vâng, nó được thiết kế đặc biệt cho Gigabit Ethernet (Gbit) và vượt quá các yêu cầu về tổn thất trả lại tiêu chuẩn để đảm bảo tính toàn vẹn tín hiệu tuyệt vời.

Q: Đánh giá điện áp cách ly (Hi-pot) là gì?

A: Bộ biến áp có điện áp cách ly mạnh mẽ là 1500 Vrms trong một phút (bước qua bước).

Q: WA8704-ALD có nhạy cảm với độ ẩm trong quá trình lắp ráp PCB không?

A: Không, nó có Mức độ nhạy độ ẩm (MSL) là 1, có nghĩa là nó có tuổi thọ không giới hạn ở sàn ở điều kiện tiêu chuẩn (< 30 ° C / 85% RH) và không yêu cầu nướng trước trước khi hàn lại.

Q: Kích thước chính xác của bộ phận này là gì?

A: Kích thước tối đa là 16,50 mm (chiều dài) x 18,60 mm (chiều rộng) x 10,16 mm (chiều cao).
