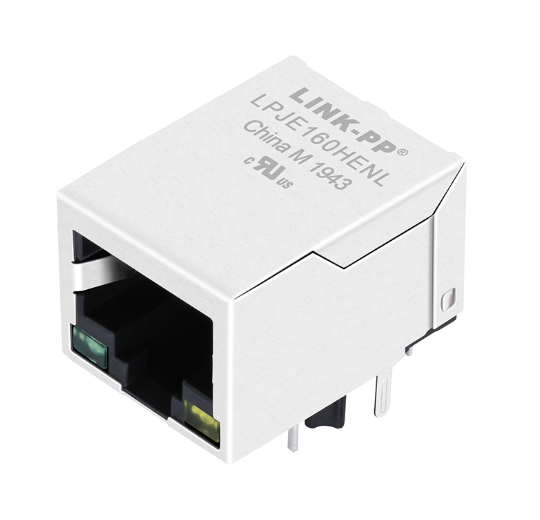

LPJE160HENL Tab-Down RJ45 Jack mô-đun với đèn LED màu xanh lá cây/màu vàng, hạng công nghiệp

LINK-PP LPJE160HENL là một jack RJ45 mô-đun có một cổng (1x1) 8P8C được bảo vệ được thiết kế mà không có từ tính tích hợp (Non-MagJack / trực tiếp thông qua).Được thiết kế theo định hướng Tab-Down (Lock-Down) tiết kiệm không gian với các chỉ báo trạng thái LED màu xanh lá cây và vàng tích hợp, nó cung cấp một hồ sơ độ sâu nhỏ gọn chỉ 21,30 mm hơn 30% ngắn hơn so với các đầu nối MagJack tiêu chuẩn.

Hoạt động đáng tin cậy trên một phạm vi nhiệt độ công nghiệp mở rộng từ -40 °C đến + 85 °C, LPJE160HENL có điện áp chống điện bao trùm 1000V AC, lớp phủ tiếp xúc đèn flash vàng bền 50 μ inch,và UL 94V-0 thermoplastic flame-retardant housing (UL Certified)Nó là sự lựa chọn kết nối hàng đầu cho các thiết kế phần cứng đòi hỏi các cấu trúc biến áp rời rạc bên ngoài, cách ly y tế / công nghiệp điện áp cao,hoặc các giao diện bus hàng loạt không phải Ethernet bao gồm RS-485, RS-232, CAN bus, DMX-512 và Modbus.

[Cơ sở Hành động Kỹ thuật]

• [Tải xuống bản vẽ kỹ thuật chính thức LP09102425 (LPJE160HENL.pdf) ]
• [Tải xuống mô hình 3D STEP và dấu chân ECAD (Altium / KiCad / OrCAD) ]
• 🎁 [Yêu cầu mẫu đánh giá kỹ thuật miễn phí]
• [Yêu cầu Đặt giá trực tiếp của nhà sản xuất (RFQ) ]

Thông số kỹ thuật và dữ liệu tham số

1. Thông số kỹ thuật chung & cơ khí

2. Thông số kỹ thuật điện (@ 25°C)

3. Động cơ LED tích hợp quang học và điện kỹ thuật

Để ngăn chặn các lỗi bố trí đảo cực, mạch LED nội bộ và các thông số quang học được xác định dưới đây:

Đèn đèn LED bên trái (XUỐT) Đèn đèn LED bên phải (MÀU)
PIN 9 (+) PIN 11 (+)
👉─▲─ 👉─▲
│ │
│ │ │ │
Định dạng mã số 10 (-)

4. Môi trường & hồ sơ hàn

• Phạm vi nhiệt độ hoạt động: -40 °C đến +85 °C (thông nghiệp thực sự cấp độ mở rộng)
• Phạm vi nhiệt độ lưu trữ: -40°C đến +85°C
• Giới hạn nhiệt hàn sóng / dòng chảy: 250 °C nhiệt độ đầu trong tối đa 5 giây

LPJE160HENL RJ45 Bảng dữ liệu Jack mô-đun - Cơ khí

Tại sao nên chọn máy RJ45 không từ tính?

Trong khi MagJacks thống trị mạng PC tiêu chuẩn, LPJE160HENL không từ tính giải quyết các thách thức kiến trúc quan trọng trên các ứng dụng công nghiệp và không phải Ethernet:

1. Giao thức không Ethernet (RS-485 / CAN / DMX-512) Các bộ biến áp tích hợp chặn DC / tần số thấp. LPJE160HENL cho phép truyền dữ liệu DC / hàng loạt đầy đủ.
2. Magnetics y tế / riêng biệt cách ly cao cho phép các nhà thiết kế bảng kết hợp với các bộ biến áp riêng biệt cách ly tăng cường chuyên dụng 4kV ~ 6kV trên PCB.
3. Độ sâu nhỏ gọn 21,30 mm (Khung không gian hạn chế) Gần 10 mm ngắn hơn so với MagJacks điển hình (> độ sâu 32 mm), làm giảm đáng kể dấu chân phía trước đến phía sau.

Kích thước cơ học & Layout PCB được khuyến cáo

Kích thước bố cục PCB được khuyến cáo (vị trí nhìn từ trên)

15,80 mm [Bộ rộng]
│ │ │ │ │ │
│ [Khung giao phối phía trước] │
│ │
│ (2-Ø3.25) Định vị │ Khoảng cách: 12,93 mm
│ (2-Ø1.70) │ │ Phân cách: 15,50 mm
│ │
│ Pin 9-12 (LED) │ Pitch: 2,54 mm
│ Pin 1-8 (Signal Contacts) │ Pitch: 1.27 mm offset / 2.54 mm row
│ │ │ │ │ │
21,30 mm [Chiều sâu]

• Tổng kích thước bên ngoài: 15,80 mm (chiều rộng) × 13,70 mm (độ cao trên PCB) × 21,30 mm (thần độ).
• Định vị đường kính đinh: 2 × Ø3.25 mm lỗ cách nhau ở 12,93 mm trung tâm đến trung tâm để ổn định cơ khí chống xoắn.
• Khoảng cách đệm đất khi bảo vệ: 2 × Ø1,70 mm lỗ cách nhau 15,50 mm để gắn đất tấm cứng.
• Khoảng cách liên lạc tín hiệu: 8 × Ø0,90 mm lỗ trong hai hàng phân đoạn (1.27 mm pitch cột, 2.54 mm pitch hàng).

Bao bì, nguồn cung & Logistics Master Carton

LPJE160HENL được cung cấp trong các khay an toàn xả điện tĩnh (ESD) được đúc theo yêu cầu được thiết kế cho các dây chuyền lắp ráp tiêu chuẩn hóa:

• Bao bì chính (tray): 50 miếng mỗi thùng đúc.
• Cấu hình ngăn xếp: 20 thùng trên mỗi ngăn xếp dọc (1.000 miếng).
• Bao bì Master Carton: 2 ngăn xếp = 40 khay = 2.000 miếng mỗi hộp Master.
• Kích thước hộp Master: 525 mm × 300 mm × 235 mm.
• Thời gian sản xuất tiêu chuẩn: 2-4 tuần (Sản phẩm đệm được duy trì cho dự báo động của OEM).
• Tài liệu vận chuyển: Chứng chỉ phù hợp (CoC), Tuyên bố tuân thủ RoHS, Danh sách đóng gói và khả năng truy xuất lại toàn bộ lô.

Câu hỏi thường gặp

Q1: Sự khác biệt chức năng giữa LPJE160HENL và MagJack RJ45 là gì?

Đáp: LPJE160HENL không chứa biến áp từ tính bên trong hoặc cuộn cuộn.Nếu bạn đang thiết kế một cổng Ethernet chuẩn 10/100/1000BASE-T với phần này, bạn phải đặt các bộ biến áp từ tính rời rạc trên PCB của bạn. Ngược lại, nếu bạn đang thiết kế RS-485, bus CAN, hoặc các hệ thống DC độc quyền trên RJ45,thiết kế không từ tính là bắt buộc để ngăn chặn việc rút ngắn cảm ứng của tín hiệu DC.

Q2: Độ cực chính xác của chân cho đèn LED tích hợp là gì?

Theo bản vẽ kỹ thuật:

• Đèn đèn LED bên trái (Xanh): Pin 9 là Anode (+), Pin 10 là Cathode (-).
• Đèn LED bên phải (màu vàng): Pin 11 là Anode (+), Pin 12 là Cathode (-).

Q3: Ý nghĩa cơ học của định hướng "Tab-Down" là gì?

A: "Tab-Down" (hoặc Latch-Down) có nghĩa là chốt giải phóng phích cáp RJ45 hướng xuống bề mặt của PCB.máy tính bảng, hoặc các viền hiển thị được gắn gần trên cổng RJ45.

Q4: LPJE160HENL được đánh giá cho môi trường công nghiệp khắc nghiệt?

A: Có. Không giống như các jack mô-đun thương mại tiêu chuẩn chỉ được đánh giá cho 0 ° C đến + 70 ° C, LPJE160HENL được đánh giá đầy đủ cho nhiệt độ hoạt động từ -40 ° C đến + 85 ° C,có độ bền cao với 750 chu kỳ giao phối, và mang chứng nhận dễ cháy UL 94V-0 (Fiche E484635).
