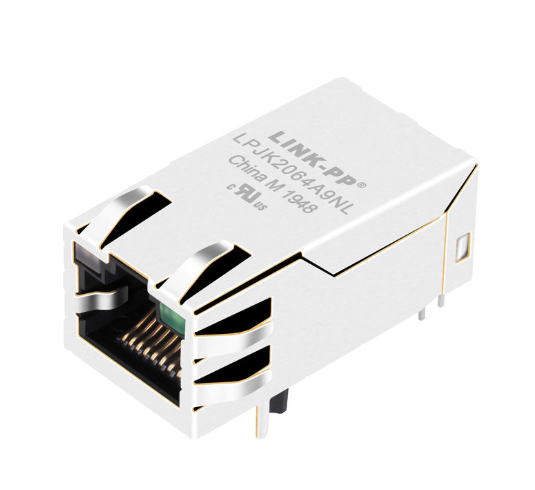

Đầu nối RJ45 LPJK2064A9NL 1000BASE-T có hỗ trợ đèn LED và PoE

 LINK-PP LPJK2064A9NL là một Mô-đun Đầu nối Tích hợp (ICM / Magjack) RJ45 Gigabit (1000BASE-T) đơn cổng (1x1) cấp công nghiệp, được thiết kế cho các ứng dụng mạng mật độ cao yêu cầu Power over Ethernet (PoE). Với máy biến áp cách ly 1CT:1CT tích hợp, lọc chế độ chung, điện trở 75Ω Bob Smith, các chân lò xo EMI đa tiếp điểm và đèn LED kép tích hợp, nó mang lại tính toàn vẹn tín hiệu mạnh mẽ và cách ly 1500 Vrms trong một diện tích nhỏ gọn.🔘 [ Tải xuống Datasheet Chính thức (

• Tổng quan Kỹ thuật Chính) ]🔘 [ Đặt hàng Mẫu Kỹ thuật Miễn phí (Giao hàng trong 24-48 giờ) ]
• Tổng quan Kỹ thuật Chính) ]🔘 [ Đặt hàng Mẫu Kỹ thuật Miễn phí (Giao hàng trong 24-48 giờ) ]
• Tổng quan Kỹ thuật Chính[ Tải xuống Biểu tượng CAD & Mô hình 3D STEP ]
• Tổng quan Kỹ thuật ChínhThông số

Đặc điểm kỹ thuật

25°C

.Thông số ĐiệnĐặc điểm kỹ thuật

Các Tính năng Chính của Đầu nối RJ45 PoE LPJK2064A9NL:

LPJK2064A9NL là một đầu nối RJ45 1x1 1000BASE-T với từ tính tích hợp, chân lò xo EMI, chỉ báo LED và hỗ trợ PoE cho các ứng dụng Ethernet.

Giao diện

Gigabit Ethernet 1000BASE-T

• Từ tính Ethernet tích hợp
• Cấu hình
• RJ45 đơn cổng 1x1
• Chân lò xo EMI để chắn
• Chỉ báo LED tích hợp
• Đèn LED hai màu xanh lá/vàng bên trái
• Đèn LED xanh lá bên phải
• Được thiết kế cho các ứng dụng PoE
• OCL tối thiểu 350 μH
• Cách ly 1500 Vrms giữa phía PHY và phía đường truyền
• Nhiệt độ hoạt động 0°C đến +70°C
• Gắn lỗ xuyên góc phải
• Vỏ PBT + sợi thủy tinh 30%
• Vật liệu vỏ UL94-V0
• Tiếp điểm đồng phosphor C5210R-EH
• Vùng tiếp xúc mạ vàng, ≥6 μin
• Chắn thép không gỉ SUS 304-1/2H với chân lò xo EMI
• Tuân thủ RoHS
• Được chứng nhận UL, Số hồ sơ E484635
• Được thiết kế theo yêu cầu IEEE 802.3Sơ đồ Khối Nội bộ & Phân công Chân cắm

LPJK2064A9NL có giao diện vi sai 4 kênh được khớp nối để hoạt động song công hoàn toàn 1000BASE-T, điện trở thụ động Bob Smith tích hợp và các đường trung tâm chuyên dụng cho Power over Ethernet.

Các Điểm Nổi Bật Kiến Trúc Sơ Đồ Khối

Kết nối Phía PHY (Chân 1–12):

Kênh 1: MD1+ (Chân 11), MDCT1 (Chân 12), MD1- (Chân 10)

• Kênh 2: MD2+ (Chân 4), MDCT2 (Chân 6), MD2- (Chân 5)
• Kênh 3: MD3+ (Chân 3), MDCT3 (Chân 1), MD3- (Chân 2)
• Kênh 4: MD4+ (Chân 8), MDCT4 (Chân 7), MD4- (Chân 9)
• Chân Tiêm DC PoE (Chân 13–16):

 VC+(Chân 13, Chân 15) và VC− (Chân 14, Chân 16) định tuyến nguồn trực tiếp qua các điểm trung tâm của máy biến áp phía cáp, được định mức cho dòng điện cân bằng liên tục 350 mA. Bảo vệ Chế độ Chung & Chuyển tiếp Tích hợp:

Điện trở đầu cuối phía cáp: Tích hợp sẵn

• 4×75 Ω điện trở cách ly nối tiếp với 4×22 nF tụ điện.Tách điện áp cao: Tụ điện điện áp cao 1000 pF/2 kV
• Tụ điện 1000 pF/2 kV được nối trực tiếp với mặt đất của tấm chắn kim loại bên ngoài (SHIELD).Hỗ trợ Ứng dụng PoE

LPJK2064A9NL được thiết kế

cho các ứng dụng PoE và chỉ định dòng điện DC cân bằng đường truyền liên tục tối đa là:350 mA ở 57 VDCKhả năng dòng điện phía đường truyền được chỉ định nên được xem xét khi đánh giá đầu nối cho kiến trúc PoE dự định.

Sản phẩm cũng cung cấp

cách ly 1500 Vrms giữa phía PHY và phía đường truyền, một đặc tính điện quan trọng đối với các giao diện Ethernet cách ly.Để triển khai PoE hoàn chỉnh, các nhà thiết kế hệ thống nên đánh giá giao diện từ tính RJ45 cùng với mạch PSE/PD PoE, PHY, các thành phần bảo vệ, bố cục PCB, điều kiện nhiệt và các yêu cầu IEEE 802.3 hiện hành.

Quan trọng:

Thông số 350 mA / 57 VDC không nên tự nó được hiểu là xếp hạng lớp nguồn PoE được đảm bảo. Mức công suất PoE áp dụng phải được xác định từ thông số kỹ thuật sản phẩm hoàn chỉnh và việc triển khai hệ thống.Ứng dụng của Đầu nối RJ45 CÓ ĐÈN LED

Mạng SOHO & Băng thông rộng

• : Modem ADSL/VDSL, Điểm truy cập Wi-Fi 6/7, ONU GPON.Nhúng & Máy tính
• : LAN trên Bo mạch chủ (LOM), PC Công nghiệp (IPC), Máy tính Bo mạch đơn (SBC).Chuyển mạch & Định tuyến Doanh nghiệp
• : Switch mạng quản lý 16/24/48 cổng, Hub mạng lõi, Router.Thiết bị cấp nguồn PoE (PD) & PSE
• : Camera giám sát IP, Thiết bị đầu cuối VoIP, Cổng IoT, Bộ điều khiển chiếu sáng thông minh.Danh sách kiểm tra Bố cục & EMC của Kỹ sư Phần cứng

1. Nối đất Khung so với Nối đất Kỹ thuật số:

Không kết nối trực tiếp đất mạch kỹ thuật số (DGND) với các chân kim loại tấm chắn bên ngoài của đầu nối. LPJK2064A9NL chứa tụ điện 1000 pF/2 kV bên trong có thể ghép nối nhiễu tần số cao từ điểm trung tâm sang tấm chắn khung một cách an toàn trong khi vẫn duy trì cách ly DC tần số thấp.
2. Định tuyến Cặp vi sai:

Đảm bảo tất cả bốn cặp (MD1±đến MD4±) được định tuyến dưới dạng các cặp được kiểm soát trở kháng vi sai 100 Ω. Giữ cho độ dài cặp trong vòng ±5 mils và giảm thiểu chuyển đổi lớp qua các lỗ.
3. Dây dẫn Dòng điện PoE:

Các dây dẫn kéo dài từ Chân 13, 14, 15 và 16 đến bộ điều khiển PoE hoặc cầu PD trên bo mạch của bạn phải có chiều rộng dây dẫn đủ (tối thiểu 25–30 mils cho đồng 1 oz) để xử lý dòng điện DC liên tục 350 mA mà không bị tăng nhiệt độ.
4. Nối đất Bảng điều khiển:

Đảm bảo các chân lò xo EMI chu vi duy trì tiếp xúc lò xo 360 độ nhất quán với viền bảng điều khiển kim loại trần để ngăn chặn rò rỉ RF ở tần số cơ bản 125 MHz của Ethernet.
Câu hỏi thường gặp

 Q1: Sự khác biệt chính giữa LPJK2064A9NL và các đầu nối RJ45 Gigabit không có PoE là gì?

Trả lời: LPJK2064A9NL tích hợp các đường ra DC trung tâm được cách ly (Chân 13 đến 16) có khả năng mang dòng điện liên tục lên đến 350 mA ở 57 VDC. Các Magjack tiêu chuẩn không có PoE chỉ nối các điểm trung tâm này bên trong với các điện trở đầu cuối Bob Smith, không thể mang dòng điện trực tiếp và sẽ bị cháy nếu chịu điện áp PoE.

Q2: Làm thế nào để điều khiển đèn LED hai màu trên Chân 19 và Chân 20?

Trả lời: Chân 19 và 20 được kết nối với một cặp diode kép ngược chiều. Để bật đèn Xanh lá, hãy đặt Chân 20 ở mức CAO (1,8 V∼2,6 V) và Chân 19 ở mức THẤP. Để bật đèn Vàng, hãy đảo ngược trạng thái điều khiển bằng cách đặt Chân 19 ở mức CAO và Chân 20 ở mức THẤP. Khi cả hai đường GPIO đều ở cùng một trạng thái logic, đèn LED sẽ không sáng.

Q3: Có thể sử dụng LPJK2064A9NL với cả PHY Ethernet Chế độ Điện áp và Chế độ Dòng điện không?Trả lời: Có. LPJK2064A9NL sử dụng tỷ lệ vòng quay 1CT:1CT đối xứng trên tất cả bốn máy biến áp kênh. Nó giao tiếp liền mạch với các PHY chế độ điện áp (nơi các điểm trung tâm được nối đất thông qua các tụ điện tách rời) và các PHY chế độ dòng điện (nơi các điểm trung tâm được nối với điện áp nguồn PHY, ví dụ: +3,3 V hoặc +2,5 V).Q4: LPJK2064A9NL có hỗ trợ PoE+ (IEEE 802.3at) hoặc PoE++ (IEEE 802.3bt) không?

Trả lời: Không. LPJK2064A9NL được định mức cho dòng điện đường truyền cân bằng tối đa 350 mA liên tục ở 57 VDC, phù hợp với IEEE 802.3af (PoE Loại 1, lên đến 15,4 W). Đối với các ứng dụng PoE+ (600 mA, 30 W) hoặc PoE++ công suất cao hơn, vui lòng liên hệ với LINK-PP để biết dòng sản phẩm từ tính nâng cấp 600 mA/1000 mA của chúng tôi.
