SM13072APEL AEC-Q200 10/100 Bộ biến áp LAN Base-T Từ tính LAN rời rạc

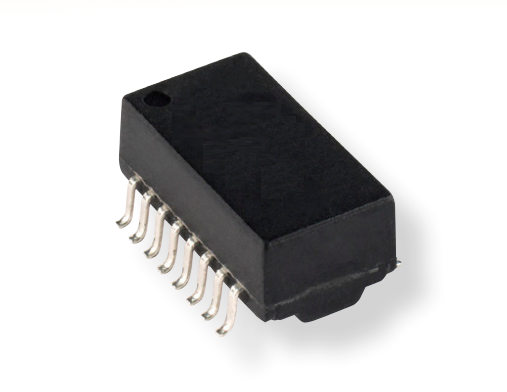

SM13072APEL là mô-đun biến áp xung Ethernet 10/100 Base-T Ethernet rời rạc, gắn trên bề mặt (16 chân) có độ tin cậy cao, được thiết kế đặc biệt cho môi trường công nghiệp và ô tô khắc nghiệt. Được thiết kế với cấu trúc hoàn toàn trong chậu, cuộn dây cuộn tự động và cuộn cảm chế độ chung tích hợp bên cáp, nó có khả năng hoạt động liên tục lên đến +125 °C, khả năng chống ồn chênh lệch mạnh mẽ (DCMRR: -35 dB) và cách ly điện môi kép 1500 Vrms / 2250 Vdc.

Sơ lược về thông số kỹ thuật cốt lõi của SM13072APEL

SM13072APEL Đặc tính điện

Tất cả các thông số kỹ thuật điện dưới đây được quy định tại25°Ctrừ khi có quy định khác.

Bảng dữ liệu Bourns đã xuất bản cung cấp các đặc tính điện cốt lõi giống nhau, bao gồm 350 µH OCL, độ tự cảm rò rỉ tối đa 0,5 µH, điện dung cuộn dây tối đa 35 pF, tổn hao chèn tối đa -1,1 dB và cách ly 1500 Vrms.

Tại sao 350 µH OCL lại quan trọng

cácđộ tự cảm hở mạch (OCL)là tham số lựa chọn chính cho máy biến áp Ethernet 10/100. SM13072APEL chỉ định mức tối thiểu 350 µH ở độ lệch DC 100 kHz, 0,1 V và 8 mA.

Các kỹ sư so sánh các máy biến áp LAN 10/100 thay thế nên đánh giá OCL trong cùng điều kiện đo thay vì so sánh các giá trị điện cảm mà không có điều kiện thử nghiệm.

Điện cảm rò rỉ thấp cho tính toàn vẹn tín hiệu

SM13072APEL chỉ định mức tối đaĐộ tự cảm rò rỉ 0,5 µHcho cả kênh truyền và kênh nhận. Độ tự cảm rò rỉ thấp giúp duy trì các đặc tính ghép nối tần số cao dự định của máy biến áp.

Điện dung cuộn dây quy định cũng được giới hạn ởtối đa 35 pF, có liên quan khi đánh giá hành vi tín hiệu tần số cao và khả năng tương thích của máy biến áp.

Bảng dữ liệu từ tính SM13072APEL LAN

Sơ đồ điện & cấu hình chân

SM13072APEL tích hợp hai kênh 1:1 đối xứng (Truyền TX và Nhận RX). Các cuộn cảm chế độ chung (CMC) được đặt trênbên cáp(Chân 14/16 và 11/9) để giảm nhiễu điện từ ở chế độ chung trước khi nó đi vào hệ thống nối đất PCB.

Bảng gán chốt

Tại sao Từ tính rời rạc lại hoạt động tốt hơn Magjack tích hợp trong các ứng dụng ô tô?

Trong khi RJ45 Magjack tích hợp phổ biến trong các thiết bị văn phòng tiêu dùng,Từ tính rời rạc SM13072APEL là kiến ​​trúc được ưu tiên cho nền tảng ô tô và công nghiệp khắc nghiệtdo ba yếu tố chính:

Khả năng chịu nhiệt cực cao (-40 °C đến +125 °C):
Magjacks thương mại có vỏ bằng nhựa bên trong, đèn LED chèn và suốt chỉ không có bầu chỉ được đánh giá ở mức +70 °C hoặc +85 °C. SM13072APEL sử dụng lõi ferrite nhiệt độ cao và epoxy bầu chuyên dụng dành cho ô tô, đảm bảo độ tự cảm ổn định ngay cả trong khoang động cơ nhiệt độ cao.

Cuộn dây tự động mật độ cao:
Cuộn dây tự động làm tăng số vòng xoắn của cặp dây trên một đơn vị chiều dài. Điều khiển cuộn dây chính xác này đảm bảo độ chính xác của tỷ số vòng dây (±2%) và giảm độ tự cảm rò rỉ xuống mức dẫn đầu ngành ≤0,5 μHđảm bảo chuyển tiếp cạnh xung sắc nét và jitter tối thiểu.

Bố cục linh hoạt cho ESD & Ngăn chặn đột biến:
Máy biến áp rời rạc cho phép các kỹ sư đặt các điốt bảo vệ ESD năng lượng cao (chẳng hạn như mảng TVS điện dung thấp) trực tiếp giữa đầu nối RJ45 bên ngoài và máy biến áp, cách ly dòng điện kẹp khỏi PHY.

Kích thước cơ học, dấu vết hàn và thông tin quy trình

Kích thước gói hàng (SOIC 16 chân)

• Chiều dài cơ thể:12,80 ± 0,25 mm (0,504 ± 0,010 inch)
• Chiều rộng cơ thể:6,90 ± 0,25 mm (0,272 ± 0,010 inch)
• Chiều rộng tổng thể (Dẫn đầu đến Dẫn đầu):9,50 ± 0,25 mm (0,374 ± 0,010 inch)
• Chiều cao gói:5,65 ± 0,25 mm (0,222 ± 0,010 inch)
• Sân chì:1,27 ± 0,05 mm (0,050 ± 0,002 inch)
• Chiều rộng chì:0,46 ± 0,05 mm (0,018 ± 0,002 inch)
• Khoảng cách trung tâm hàng-hàng:8,89 ± 0,25 mm (0,350 ± 0,010 inch)

Mẫu đích PCB được đề xuất

• Chiều rộng miếng đệm:0,76 mm (0,030 in)
• Sân Pad:1,27 mm (0,050 inch)
• Khoảng cách hàng Pad:Nhịp trong 7,10 mm (0,280 in) đến nhịp ngoài 10,50 mm (0,413 in)
• Chiều dài Pad được đề xuất:1,70 mm

Lưu ý về thiết kế dấu chân PCB

Phải tuân theo mẫu hạ cánh PCB được đề xuất khi thiết kế hoặc xem xét dấu chân SM13072APEL. Đặc biệt, các kỹ sư nên xác minh khoảng cách đầu chì 1,27 mm, khoảng cách giữa các hàng là 8,89 mm và chiều rộng miếng đệm được khuyến nghị là 0,76 mm trước khi phát hành PCB. Bố cục được đề xuất của nhà sản xuất chỉ định kích thước hàng đệm 7,10 mm và 10,50 mm tương ứng cho các nhịp bên trong và bên ngoài.

Thông số kỹ thuật băng & cuộn

• Chiều rộng băng mang:24,00 ± 0,30 mm (0,945 ± 0,012 inch)
• Khoảng cách khoang túi:16,00 mm (0,630 inch)
• Đường kính cuộn:330,0 ± 2,0 mm (13,0 inch)
• Tổng độ dày cuộn:Tối đa 30,5 mm (1,201 in)
• Số lượng gói tiêu chuẩn (SPQ):600 chiếc/cuộn
