Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: LPJD0713BENL
Tài liệu: LPJD0713BENL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: Hỗ trợ mẫu miễn phí
Giá bán: $0.35-$0.7
chi tiết đóng gói: Băng & Cuộn
Thời gian giao hàng: 3-5 ngày
Điều khoản thanh toán: L/C,D/A,D/P,T/T
Khả năng cung cấp: 5kk/tháng
Phần số: |
LPJD0713BENL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |
Phần số: |
LPJD0713BENL |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
1000base-T |
PoE: |
không |
tùy chọn đèn led: |
Với |
EMl Tabs: |
không có |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |

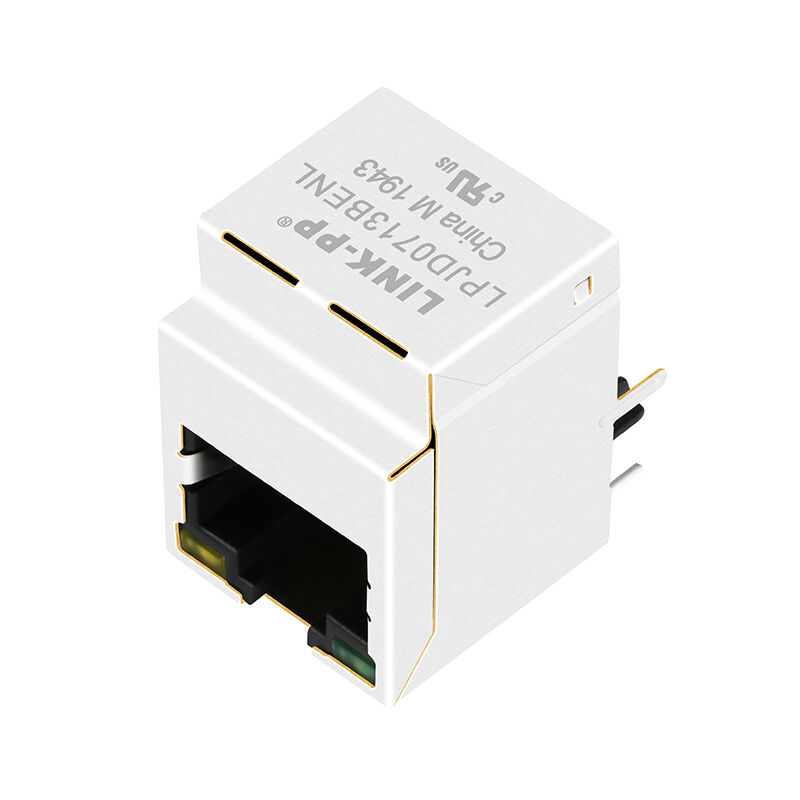

cácLIÊN KẾT-PP LPJD0713BENLlà Mô-đun kết nối tích hợp RJ45 Gigabit Ethernet (1000BASE-T) Gigabit Ethernet (1000BASE-T) cấp công nghiệp (ICM / Magjack). Được thiết kế đặc biệt cho các bo mạch mang, máy chủ phiến, thiết bị đo kiểm và PC công nghiệp DIN-rail nơi cần có cáp tiếp cận phía trên, nó tích hợp máy biến áp cách ly từ 1CT: 1CT, tụ lọc phía sơ cấp, mạng đầu cuối Bob Smith bên trong, tấm chắn EMI bằng kim loại và đèn LED trạng thái kép vào một cấu hình xuyên lỗ nhỏ gọn.
| tham số | Đặc điểm kỹ thuật | Lợi ích kỹ thuật |
|---|---|---|
| Định hướng kết nối | Dọc / Đầu vào trên cùng (Thẳng 180°) | Tiết kiệm không gian cạnh PCB; cho phép cắm cáp trực tiếp vào bảng trên cùng |
| Tốc độ Ethernet | 1000BASE-T (Gigabit Ethernet) | Tuân thủ gigabit song công hoàn toàn theo IEEE 802.3 |
| Tỷ lệ lượt | 1CT : 1CT ±5% | Tỷ lệ đối xứng 1:1 tương thích với các PHY Gigabit chính |
| Độ tự cảm mạch hở (OCL) | Tối thiểu 350 µH. (@ 100 kHz, 0,1 V, Độ lệch DC 8 mA) | Ngăn chặn bão hòa lõi dưới dòng điện mất cân bằng DC trực tiếp |
| Cách ly điện môi (Hipot) | Tối thiểu 1500 Vrms (PHY bên này sang bên kia) | Bảo vệ tạm thời điện áp cao giữa hệ thống và cáp |
| Lọc phía sơ cấp | Tụ tách rời 4 × 0,01 µF tích hợp | Đường dẫn mặt đất AC tích hợp; giảm số lượng tụ điện rời rạc bên ngoài |
| Đầu cuối phía cáp | Bob Smith tích hợp (4× 75 Ω + 1000 pF / 2 kV) | Làm giảm phản xạ cáp ở chế độ chung trực tiếp tới tấm chắn bên ngoài |
| Đèn LED bên trái | Một màu: Xanh lục (565 nm) | Chỉ báo trạng thái Liên kết / Kết nối chuyên dụng (Chân 13+/14-) |
| Đèn LED bên phải | Màu đơn: Vàng (585 nm) | Chỉ báo hoạt động / truyền dữ liệu chuyên dụng (Chân 11+/12-) |
| Chiều cao cơ học | Tổng chiều cao 22,0 ± 0,35 mm | Cấu hình được tiêu chuẩn hóa để ghép nối bảng mạch với bảng điều khiển theo chiều dọc |
| tham số | Điều kiện kiểm tra | Giới hạn đặc điểm kỹ thuật |
|---|---|---|
| Tỷ lệ lượt | 100 kHz, 0,1 V | 1CT : 1CT ±5% |
| Độ tự cảm mạch hở (OCL) | Độ lệch DC 100 kHz, 0,1 V, 8 mA | Tối thiểu 350 µH. |
| Mất chèn | 1 ~ 100 MHz | -1,2 dB Tối đa. |
| Suy hao phản hồi (tải 100 Ω) | 1 ~ 30 MHz | -16,0 dB Tối thiểu. |
| Suy hao phản hồi (tải 100 Ω) | 30 ~ 60 MHz | -12,0 dB Tối thiểu. |
| Suy hao phản hồi (tải 100 Ω) | 60 ~ 80 MHz | -10,0 dB Tối thiểu. |
| Suy hao phản hồi (tải 100 Ω) | 80 ~ 100 MHz | -8,0 dB Tối thiểu. |
| Cross Talk (Gần kết thúc) | 1 ~ 100 MHz | -30,0 dB Tối thiểu. |
| Từ chối chế độ chung (CMR) | 1 ~ 100 MHz | -30,0 dB Tối thiểu. |
| Điện áp cách ly (Hipot) | 60 giây (PHY từ bên này sang bên kia) | Tối thiểu 1500 Vrms |
| Phạm vi nhiệt độ hoạt động | Môi trường xung quanh liên tục | 0°C đến +70°C |
LPJD0713BENL ánh xạ 4 cặp vi sai Gigabit đầy đủ với khớp nối từ tính tích hợp, tách rời sơ cấp bên trong và đường dẫn trở lại ESD/chế độ chung phía đường dây điện áp cao.
BÊN PHY (KẾT NỐI PCB) BÊN ĐƯỜNG DÂY (KẾT NỐI RJ45) TD0+ (Chân 1) ───┐ ┌─── 0,01uF ─── VCC (Chân 9) ) 1CT ( 1CT TD0- (Chân 2) ───┴───────┴─── 75 Ω ─────┐ │ TD1+ (Chân 3) ───┐ ┌─── 0,01uF ───┤ ) 1CT ( 1CT │ TD1- (Chân 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-) │──── J3 (MX1+) / J6 (MX1-) TD2+ (Chân 4) ───┐ ┌─── 0,01uF ───┤──── J4 (MX2+) / J5 (MX2-) ) 1CT ( 1CT │──── J7 (MX3+) / J8 (MX3-) TD2- (Chân 5) ───┴───────┴─── 75 Ω ─────┤ │ TD3+ (Chân 7) ───┐ ┌─── 0,01uF ───┘ ) 1CT ( 1CT │ TD3- (Chân 8) ───┴───────┴─── 75 Ω ─────┘ │ LÁ CHẮN ─────┴── 1000 pF / 2 kV Mũ cao áp
| Ghim # | Tên ghim | Phương hướng | Loại tín hiệu / Chức năng | Liên hệ giao phối RJ45 |
| P1 | TD0+ | Đầu vào/Đầu ra | Cặp vi sai 0 Tích cực | J1 (MX0+) |
| P2 | TD0- | Đầu vào/Đầu ra | Cặp vi sai 0 Âm | J2 (MX0-) |
| P3 | TD1+ | Đầu vào/Đầu ra | Cặp vi sai 1 dương | J3 (MX1+) |
| P6 | TD1- | Đầu vào/Đầu ra | Cặp vi sai 1 âm | J6 (MX1-) |
| P4 | TD2+ | Đầu vào/Đầu ra | Cặp vi sai 2 dương | J4 (MX2+) |
| P5 | TD2- | Đầu vào/Đầu ra | Cặp vi sai 2 âm | J5 (MX2-) |
| P7 | TD3+ | Đầu vào/Đầu ra | Cặp vi sai 3 dương | J7 (MX3+) |
| P8 | TD3- | Đầu vào/Đầu ra | Cặp vi sai 3 âm | J8 (MX3-) |
| P9 | VCC | Quyền lực / Xu hướng | Khớp nối xe buýt trung tâm chính (4× 0,01 µF) | Bus nội bộ đến nguồn cung cấp PHY |
| P10 | GND | Đất | Mặt đất tham chiếu tách chính | Hệ thống mặt đất kỹ thuật số |
