Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

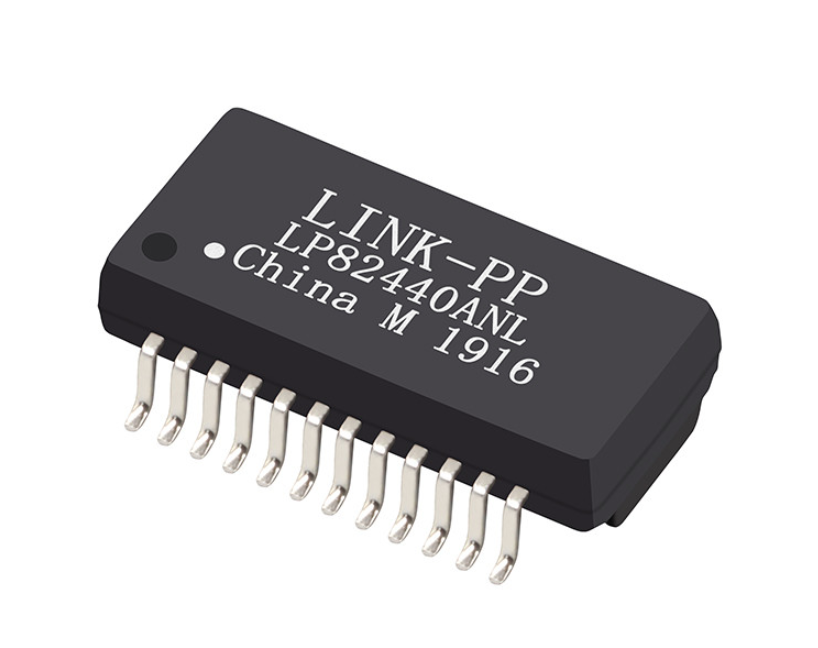

Số mô hình: LP82440ANL
Tài liệu: LP82440ANL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50 cái
Giá bán: $ 0.34
chi tiết đóng gói: cuộn
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: L/C,D/A,D/P,T/T,Western Union
Khả năng cung cấp: 5kk/tháng
Mã sản phẩm: |
LP82440ANL |
OCL: |
350 Phahh tối thiểu |
DCR: |
tối đa 1,2 Ω |
Hi-Pot: |
1500 vrms |
Tốc độ dữ liệu: |
1000base-T |
Số kênh/cảng: |
Đơn |
PoE: |
PoE |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Mã sản phẩm: |
LP82440ANL |
OCL: |
350 Phahh tối thiểu |
DCR: |
tối đa 1,2 Ω |
Hi-Pot: |
1500 vrms |
Tốc độ dữ liệu: |
1000base-T |
Số kênh/cảng: |
Đơn |
PoE: |
PoE |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
| Vùng làm nóng trước IR Reflow | 150°C ~ 200°C (60–180 giây) | Nhiệt độ hoạt động |
|---|---|---|
| -40°C đến +85°C (Công nghiệp thực sự) | Đảm bảo hoạt động trong các vỏ công nghiệp kín không thông gió | Tỷ lệ vòng dây |
| 1CT : 1CT ±5% (Tất cả 4 kênh) | Khớp nối đối xứng cho các PHY chế độ điện áp và chế độ dòng điện | Độ tự cảm (OCL) |
| Tối thiểu 350 μH. (@ 100 kHz, 100 mV, 8 mA DC) | Ngăn chặn bão hòa lõi dưới sự mất cân bằng dòng DC trên đường truyền | Suy hao chèn |
| Tối đa -1,0 dB (1 ~ 100 MHz) | Thông lượng năng lượng vượt trội và biên độ khoảng cách cáp xa hơn | Độ tự cảm rò rỉ |
| Sơ cấp & Thứ cấp | Giảm thiểu hiện tượng rung và jitter tần số cao trên các cạnh xung gigabitĐiện trở DC (DCR) | Tối đa 1,2 Ω |
| Giảm tiêu tán nhiệt bên trong dưới tải PoE | Cách điện High-PotTối thiểu 1500 Vrms | Tuân thủ các tiêu chuẩn quốc tế về an toàn và cách điện đột biến |
| 30 ~ 60 MHz | Thông số điện (ở 25°C) | Thông số |
| Điều kiện kiểm tra | Suy hao phản xạ (Tải 100 Ω) | Tỷ lệ vòng dây |
| 80 ~ 100 MHz | Nhiễu xuyên âm (Cận kề) | Độ tự cảm hở mạch (OCL) |
| 100 kHz, 100 mV, 8 mA DC Bias | Bước chân | Suy hao chèn |
| Vùng làm nóng trước IR Reflow | Tối đa 0,5 μH | Điện trở DC (DCR) |
|---|---|---|
| Sơ cấp & Thứ cấp | Tối thiểu -10,0 dB | Suy hao phản xạ (Tải 100 Ω) |
| 1 ~ 30 MHz | Tối thiểu -16,0 dB | Suy hao phản xạ (Tải 100 Ω) |
| 30 ~ 60 MHz | Kích thước gói | Suy hao phản xạ (Tải 100 Ω) |
| 60 ~ 80 MHz | Tối thiểu -10,0 dB | Suy hao phản xạ (Tải 100 Ω) |
| 80 ~ 100 MHz | Tối thiểu -8,0 dB | Nhiễu xuyên âm (Cận kề) |
| Công nghiệp liên tục | Tối thiểu -30,0 dB | Chế độ vi sai sang chế độ chung (DCMR) |
| Công nghiệp liên tục | Tối thiểu -30,0 dB | Chịu điện áp (Hi-Pot) |
| Công nghiệp liên tục | Tối thiểu 1500 Vrms | Phạm vi nhiệt độ hoạt động |
| Công nghiệp liên tục | -40°C đến +85°C | Phân công chân & Kiến trúc sơ đồ |
| PHÍA PHY / BỘ THU PHÁT PHÍA ĐƯỜNG TRUYỀN / RJ45 (CÓ KHẢ NĂNG PoE) Chân 2 (TD1+) ────┬── 1CT:1CT ┌────── Chế độ chung ────── Pin 23 (MX1+) ) ( Cuộn cảm Chân 3 (TD1-) ────┴───────┴────────────────────────────── Pin 22 (MX1-) Chân 1 (TCT1) ──── Điểm giữa Pin 24 (MCT1) ──── Điểm PoE 1 Chân 5 (TD2+) ────┬── 1CT:1CT ┌────── Chế độ chung ────── Pin 20 (MX2+) ) ( Cuộn cảm Chân 6 (TD2-) ────┴───────┴────────────────────────────── Pin 19 (MX2-) Chân 4 (TCT2) ──── Điểm giữa Pin 21 (MCT2) ──── Điểm PoE 2 Chân 8 (TD3+) ────┬── 1CT:1CT ┌────── Chế độ chung ────── Pin 17 (MX3+) ) ( Cuộn cảm Chân 9 (TD3-) ────┴───────┴────────────────────────────── Pin 16 (MX3-) Chân 7 (TCT3) ──── Điểm giữa Pin 18 (MCT3) ──── Điểm PoE 3 Chân 11 (TD4+) ────┬── 1CT:1CT ┌────── Chế độ chung ────── Pin 14 (MX4+) ) ( Cuộn cảm Chân 12 (TD4-) ────┴───────┴────────────────────────────── Pin 13 (MX4-) Chân 10 (TCT4) ──── Điểm giữa Pin 15 (MCT4) ──── Điểm PoE 4 | Kích thước gói | 15,1 mm (Chiều dài) × 7,1 mm (Chiều rộng thân) × 10,0 mm (Tổng khoảng cách) |
| Thông số kỹ thuật | Kích thước gói | 15,1 mm (Chiều dài) × 7,1 mm (Chiều rộng thân) × 10,0 mm (Tổng khoảng cách) |
| Tổng chiều cao | Tối đa 4,0 mm. | Bước chân |
| 1,0 mm | bước | Chiều rộng chân |
Mẫu chân PCB được đề xuất| Vùng làm nóng trước IR Reflow | 150°C ~ 200°C (60–180 giây) |
|---|---|
| Nhiệt độ hóa lỏng IR Reflow (TL) | 217°C (60–150 giây) |
| Nhiệt độ đỉnh IR Reflow (TP) | 250°C (+0/−5°C); thời gian lưu trú tối đa 5 giây |
| Số chu kỳ hàn lại tối đa | Tối đa 2 lầnĐóng gói băng & cuộn |
| Chiều rộng băng: 24 mm; 800 chiếc mỗi cuộn 13" | Đóng gói thùng |
| 4.800 chiếc / 6 cuộn | Câu hỏi thường gặpQ1: Có thể sử dụng LP82440ANL cho mạch Power over Ethernet (PoE) không?Trả lời: Có. LP82440ANL được thiết kế với các điểm giữa phía đường truyền chuyên dụng trên các chân 15, 18, 21 và 24 (MCT1 đến MCT4). Các điểm giữa này cho phép kết nối trực tiếp với bộ điều khiển PoE PD (Thiết bị được cấp nguồn) hoặc PSE (Thiết bị cung cấp nguồn) trên bo mạch, hỗ trợ phân phối nguồn IEEE 802.3af và 802.3at qua cả bốn cặp Ethernet.Q2: Điều gì làm cho LP82440ANL trở nên lý tưởng cho các ứng dụng bo mạch chủ và máy chủ lưỡi?Trả lời: Chiều cao cực thấp tối đa 4,0 mm và định mức nhiệt độ cấp công nghiệp (-40°C đến +85°C) làm cho nó tuân thủ đặc biệt với các kiến trúc bo mạch chủ viễn thông dày đặc (như CompactPCI, VPX và ATCA), nơi khoảng trống theo chiều dọc giữa các card mạch xếp chồng lên nhau bị giới hạn nghiêm ngặt.Q3: LP82440ANL so với Pulse HX5008NL như thế nào? |
| Trả lời: LP82440ANL là bộ thay thế thả rơi 100% về hình dạng, kích thước và chức năng cho Pulse HX5008NL. Cả hai đều có bố cục SMD 24 chân giống hệt nhau, tỷ lệ vòng dây 1CT:1CT, OCL tối thiểu 350 μH ở độ lệch DC 8 mA, suy hao chèn -1,0 dB và phạm vi nhiệt độ công nghiệp, không yêu cầu sửa đổi bố cục PCB. | |
