Số mô hình: JXF0-5012NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 40pcs
Giá bán: $1.7
chi tiết đóng gói: Khay
Thời gian giao hàng: Còn hàng Giao hàng trong vòng 1-2 tuần
Điều khoản thanh toán: L/C,D/A,T/T,D/P
Khả năng cung cấp: 5kk/tháng
Mã sản phẩm: |
JXF0-5012NL |
Gia đình sản phẩm: |
PulseJack JXF0 |
Cấu hình cổng: |
1×1, Cổng đơn |
Tốc độ dữ liệu: |
5GBase-T |
Cấu hình LED: |
Xanh-Vàng / Xanh-Vàng |
Cấu hình PoE: |
PoE 4 cặp |
Điện POE: |
Tối đa 900 mA. |
Đánh giá năng lượng PoE: |
90 w |
Cuộn cảm EMI: |
3 W, bên PHY |
Emi ngón tay: |
Mặt trên & Mặt bên |
gắn kết: |
Qua lỗ |
Cuộc họp: |
tương thích với dòng chảy qua lỗ |
Mã sản phẩm: |
JXF0-5012NL |
Gia đình sản phẩm: |
PulseJack JXF0 |
Cấu hình cổng: |
1×1, Cổng đơn |
Tốc độ dữ liệu: |
5GBase-T |
Cấu hình LED: |
Xanh-Vàng / Xanh-Vàng |
Cấu hình PoE: |
PoE 4 cặp |
Điện POE: |
Tối đa 900 mA. |
Đánh giá năng lượng PoE: |
90 w |
Cuộn cảm EMI: |
3 W, bên PHY |
Emi ngón tay: |
Mặt trên & Mặt bên |
gắn kết: |
Qua lỗ |
Cuộc họp: |
tương thích với dòng chảy qua lỗ |
JXF0-5012NL là gì và các thông số kỹ thuật cốt lõi của nó?

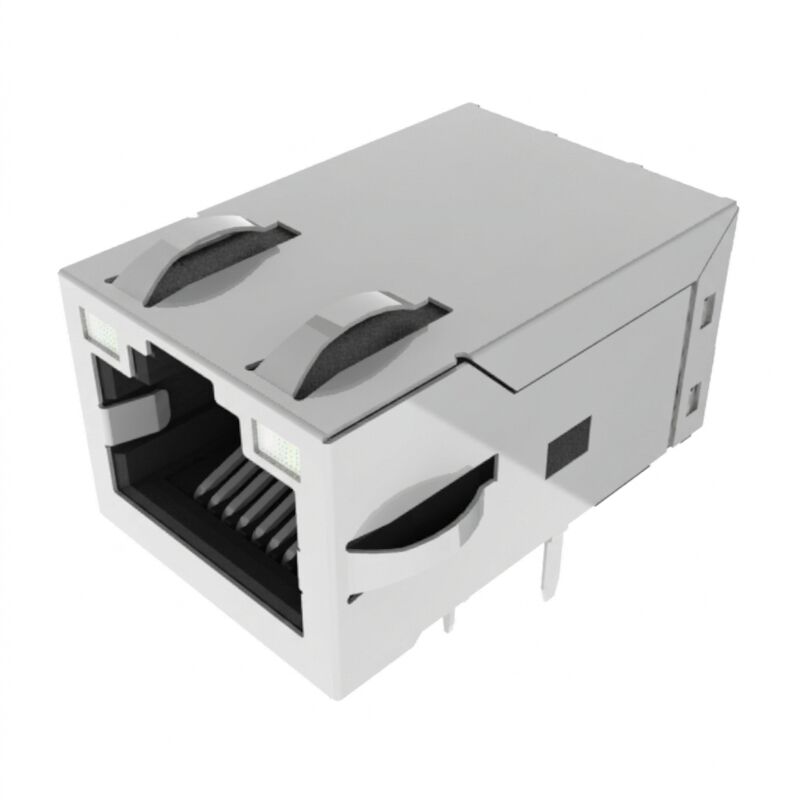

Là JXF0-5012NL là một đầu nối RJ45 tích hợp công nghiệp, chắc chắn (ICM/MagJack). Nó được chỉ định cho 5GBase-T (5 Gbps) Ethernet tốc độ cao và cung cấp 90W 4-Pair PoE++ nguồn (900 mA @ 57VDC, tuân thủ IEEE 802.3bt). Các thông số kỹ thuật chính bao gồm nhiệt độ hoạt động công nghiệp -40°C đến +85°C, 2250 VDC cách ly điện môi (phía biến áp), đèn LED hai màu Xanh lục/Vàng kép, và Pin-in-Paste / Through-Hole Reflow (THR) chân tương thích với các ngón tay lò xo EMI phía trên và hai bên.
JXF0-5012NL là một Mô-đun Đầu nối Tích hợp Gigabit PulseJac (ICM) một cổng, cấp công nghiệp, được thiết kế đặc biệt cho các ứng dụng nhúng đòi hỏi băng thông cao, công suất lớn. Hỗ trợ đầy đủ tốc độ Ethernet 5GBase-T theo thông số kỹ thuật IEEE 802.3, đầu nối này tích hợp nam châm bên trong, cuộn cảm chế độ chung 3 dây phía PHY và đầu cuối công suất cao trực tiếp có khả năng cung cấp tới 90W (900mA liên tục @ 57VDC qua 4 cặp) cho các thiết bị IEEE 802.3bt Loại 4 PoE++.
Được thiết kế để triển khai mạnh mẽ trong môi trường khắc nghiệt, JXF0-5012NL hoạt động trong dải nhiệt độ -40°C đến +85°C . Vỏ và cấu tạo chân cắm chuyên dụng của nó cho phép xử lý Through-Hole Reflow (THR / Pin-in-Paste) , giảm chi phí lắp ráp PCB bằng cách loại bỏ các thao tác hàn thứ cấp thủ công đồng thời đạt được tuổi thọ lưu kho MSL 1 và khả năng giữ cơ học cao.
| Thông số | Đặc điểm kỹ thuật | Tiêu chuẩn / Điều kiện |
| Nhiệt độ hoạt động | -40°C đến +85°C | Dòng điện & băng thông định mức đầy đủ |
| Nhiệt độ lưu trữ | -40°C đến +85°C | Chưa lắp ráp / Trong bao bì |
| Chịu điện áp cách ly | 2250 VDC / 60 giây | Sơ cấp đến thứ cấp (Chỉ biến áp) |
| Xếp hạng khả năng chống cháy | UL 94V-0 hoặc tốt hơn | Vỏ nhựa nhiệt |
| Mức độ nhạy ẩm (MSL) | MSL 1 (Thời hạn sử dụng không giới hạn) | IPC / JEDEC J-STD-020 |
| Tuân thủ an toàn | UL 62368-1 (Tệp E216117) | Tiêu chuẩn Công nghệ Thông tin/Âm thanh-Video |
| Đơn vị đo | Dải tần số | Giá trị (Giới hạn) |
| Tốc độ dữ liệu | Ethernet băng gốc | 5GBase-T (IEEE 802.3) |
| Độ tự cảm hở (OCL) | 100 kHz, 0.1 mA | 180 µH Tối thiểu (Datasheet ghi là 180mH) |
| Tổn hao chèn (Tối đa) | 1.0 MHz – 125 / 250 MHz | -1.0 dB / -1.5 dB |
| Tổn hao phản xạ (Tối thiểu) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (công thức: -20+[12.5×log10(f/40MHz)]) |
| Xuyên âm (Điển hình) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| Tỷ lệ loại bỏ chế độ chung (Tối thiểu) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| Cấu trúc cuộn cảm EMI | Nam châm bên trong | 3 dây (3W), phía PHY |
| Thông số | Đặc điểm kỹ thuật | Ghi chú |
| Hỗ trợ lớp PoE | IEEE 802.3bt Loại 4 (PoE++) | Kiến trúc nguồn 4 cặp |
| Dòng điện tối đa | 900 mA Liên tục | Mỗi 2 cặp (Tổng vòng lặp 1.8A) |
| Công suất định mức liên tục | 90 W @ 57 VDC | Định mức hoạt động liên tục |
| Chân PoE chuyên dụng | Chân 15, 16, 17, 18 | Cách ly khỏi các đường PHY điện áp thấp bên trong |
| Thành phần | Vật liệu | Mạ / Hoàn thiện |
| Đầu cuối tiếp xúc | Đồng phosphor | Vàng 30 µ-inch (0.76 µm) trên Niken tối thiểu 30 µ-inch |
| Đuôi hàn | Đồng phosphor | Thiếc mờ 100% tối thiểu 100 µ-inch |
| Vỏ chắn | Hợp kim đồng | Mạ Niken với các ngón tay nối đất phía trên & hai bên |
| Hoàn thiện PCB được đề xuất | FR4 | HASL (Tương thích với ENIG, OSP) |
JXF0-5012NL tích hợp 18 chân chức năng cộng với 2 chốt giữ đất cơ học:
Chân 1–10 (Tín hiệu & Trung tâm):
Chân 11–14 (Đèn LED hai màu):
Chân 15–18 (Đầu vào cấp nguồn PoE):
Có. JXF0-5012NL là phiên bản PoE 4 cặp có định mức 900 mA và 90 W. Nhà sản xuất liệt kê cấu hình này là 900mA - 90W 4 cặp.
| Thông số PoE | JXF0-5012NL |
|---|---|
| Hỗ trợ PoE | Có |
| Cấu hình cặp | 4 cặp |
| Dòng điện tối đa | 900 mA |
| Công suất định mức | 90 W |
| Cuộn cảm EMI | 3 W, phía PHY |
Định mức 90 W là một điểm khác biệt quan trọng so với các giao diện RJ45 tiêu chuẩn không có PoE và PoE công suất thấp.
JXF0-5012NL là một đầu nối tích hợp RJ45 có khả năng PoE, không phải là một mô-đun chuyển đổi nguồn PoE hoàn chỉnh.
Thiết kế PoE hoàn chỉnh vẫn yêu cầu:
Do đó, khả năng 90 W của đầu nối không nên được hiểu là mọi hệ thống sử dụng thành phần này đều có thể tự động cung cấp 90 W cho thiết bị được cấp nguồn.
A: Có. Nam châm bên trong và tỷ lệ biến áp (1:1) đáp ứng thông số kỹ thuật IEEE 802.3 ở tốc độ 1Gbps, 2.5Gbps và 5Gbps. Nó sẽ tự động thương lượng và hoạt động liền mạch ở tốc độ dữ liệu thấp hơn.
A: Trong các đầu nối không có PoE thuần túy (ví dụ: JXF0-5010NL), cách ly 2250VDC tồn tại hoàn toàn giữa các chân RJ45 phía cáp và tất cả các chân phía PCB. Trong JXF0-5012NL, các đường công suất cao chuyên dụng kết nối trực tiếp với các điểm trung tâm để cấp nguồn PoE (Chân 15–18); do đó, bảo vệ đánh thủng điện môi điện áp cao được duy trì nghiêm ngặt qua các cuộn dây tín hiệu của biến áp, không qua các đường DC cấp nguồn PoE.
A: Việc truyền 900mA mỗi cặp tạo ra từ thông DC chế độ chung lớn. Đặt cuộn cảm chế độ chung 3 dây ở phía PHY đảm bảo triệt tiêu nhiễu chế độ chung mà không chạy dòng điện PoE DC lớn trực tiếp qua các cuộn dây của cuộn cảm, tránh bão hòa lõi và suy giảm tín hiệu.
A: Đèn LED xanh lục đạt đỉnh ở 568nm và đèn vàng ở 585nm. Dòng điện thuận DC liên tục tối đa là 150mA, công suất tiêu tán tối đa là 100mW và điện áp đánh thủng ngược tối đa (Vr) là 5.0V. Độ sáng điển hình là 8–12 mcd ở 20mA.
A: Có. Theo tiêu chuẩn J-STD-075 loại R7 và J-STD-002, thành phần này hỗ trợ hàn sóng tiêu chuẩn với nhiệt độ làm nóng trước lên đến 260°C mà không bị cong vênh nhựa hoặc suy giảm tiếp xúc.
