Mã sản phẩm: |
JXF0-5011NL |
Loạt: |
XUNG JX0 |
Loại sản phẩm: |
Mô-đun kết nối tích hợp RJ45 1×1 (ICM) |
Tốc độ dữ liệu: |
5GBase-T |
Tỷ lệ máy biến áp: |
1:1 |
Điện áp cách ly: |
2250 VDC |
Nhiệt độ hoạt động: |
-40°C đến +85°C |
Chiều cao trên PCB: |
13,50mm |
Liên hệ Kết thúc: |
Vàng 30µin |
Sự tuân thủ: |
RoHS |
Mã sản phẩm: |
JXF0-5011NL |
Loạt: |
XUNG JX0 |
Loại sản phẩm: |
Mô-đun kết nối tích hợp RJ45 1×1 (ICM) |
Tốc độ dữ liệu: |
5GBase-T |
Tỷ lệ máy biến áp: |
1:1 |
Điện áp cách ly: |
2250 VDC |
Nhiệt độ hoạt động: |
-40°C đến +85°C |
Chiều cao trên PCB: |
13,50mm |
Liên hệ Kết thúc: |
Vàng 30µin |
Sự tuân thủ: |
RoHS |

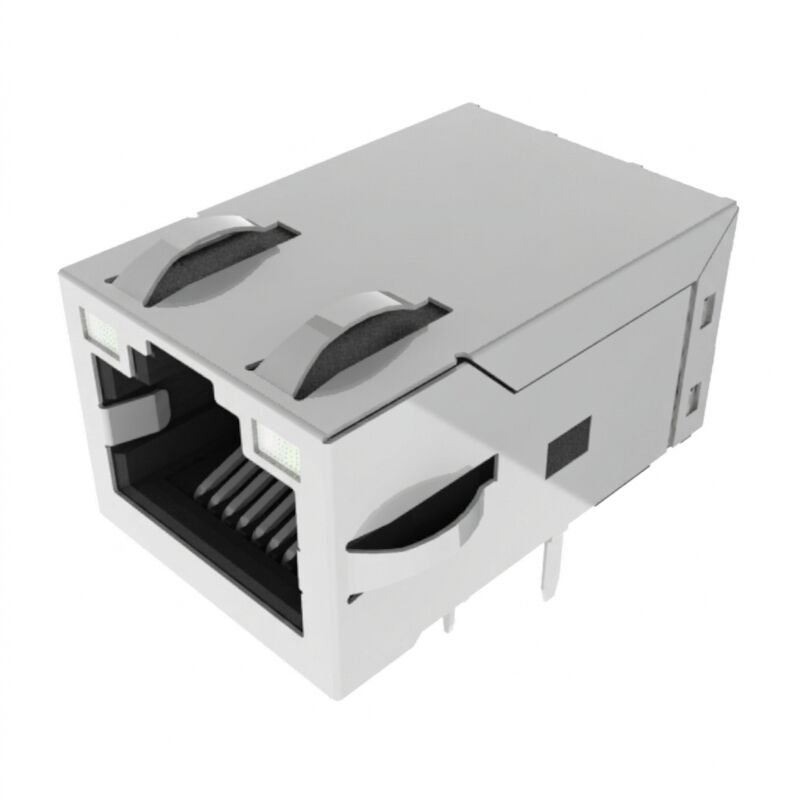

Sản phẩm JXF0-5011NL là một Mô-đun Đầu nối Tích hợp (ICM) Gigabit PulseJack một cổng, cấp công nghiệp, được thiết kế cho các ứng dụng Ethernet băng thông rộng, hoạt động lên đến 5GBase-T (5 Gbps). Được chế tạo nghiêm ngặt theo tiêu chuẩn IEEE 802.3, JXF0-5011NL tích hợp các bộ phận từ tính hiệu suất cao, máy biến áp cách ly và cuộn cảm chế độ chung đường tín hiệu 2 dây (2W) vào một dạng yếu tố nhỏ gọn.
Với đèn LED hai màu Xanh lá-Vàng / Xanh lá-Vàng, đầu nối không PoE này cung cấp phản hồi trực quan trạng thái liên kết/hoạt động đa trạng thái theo thời gian thực mà không cần ống dẫn sáng bên ngoài. Được chế tạo bằng nhựa nhiệt dẻo UL 94V-0 chịu nhiệt độ cao và đuôi mạ thiếc 3,20mm, JXF0-5011NL được chứng nhận đầy đủ cho dây chuyền sản xuất Lắp ráp PCB bằng phương pháp hàn lại qua lỗ (THR / Pin-in-Paste) , đạt được MSL 1 thời gian sử dụng không giới hạn trên sàn và khả năng chịu sốc/rung động đặc biệt trên phạm vi hoạt động -40°C đến +85°C .
| Thông số | Thông số kỹ thuật | Tiêu chuẩn / Điều kiện |
| Nhiệt độ hoạt động | -40°C đến +85°C | Hoạt động băng thông đầy đủ |
| Nhiệt độ lưu trữ | -40°C đến +85°C | Chưa lắp ráp / Trong khay gốc |
| Cách điện điện môi (Sơ cấp:Thứ cấp) | 2250 VDC / 60 giây | Rào cản hoàn toàn từ sơ cấp đến thứ cấp |
| Mức độ nhạy độ ẩm | MSL 1 (Không giới hạn) | IPC / JEDEC J-STD-020 |
| Khả năng bắt lửa | UL 94V-0 | Nhựa nhiệt dẻo chịu nhiệt độ cao |
| Tiêu chuẩn an toàn | UL 62368-1 (Số tệp. E216117) | Thiết bị Âm thanh/Video, Công nghệ Thông tin |
| Tiêu chuẩn khoang | FCC Phần 68, Phụ lục F | Giao diện phích cắm mô-đun RJ45 phổ quát |
| Đơn vị đo | Dải tần số | Giá trị (Giới hạn) |
| Tốc độ dữ liệu | Ethernet băng gốc | 5GBase-T (IEEE 802.3) |
| Độ tự cảm (OCL Tối thiểu) | 100 kHz, 0,1 mA | 180 µH Tối thiểu (Datasheet ghi là 180mH) |
| Tổn hao chèn (Tối đa) | 1,0 MHz – 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Tổn hao phản xạ (Tối thiểu) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (Công thức nội suy: -20+[12,5×log10(f/40MHz)]) |
| Nhiễu xuyên âm (Điển hình) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| Độ từ chối chế độ chung (Tối thiểu) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| Cấu hình cuộn cảm EMI | Đường tín hiệu | 2 dây (2W), phía cáp/tín hiệu |
| Thành phần | Vật liệu | Mạ / Thông số kỹ thuật |
| Giao diện tiếp xúc | Đồng phốt | Vàng 30 µ-inch trên lớp niken lót tối thiểu 30 µ-inch |
| Đuôi hàn | Đồng phốt | Thiếc mờ 100% tối thiểu 100 µ-inch (Không chì) |
| Vỏ chắn | Hợp kim đồng | Mạ niken với các tab nối đất EMI phía trên & bên |
| Chiều dài đuôi chân | 3,20 mm | Tối ưu hóa cho độ dày PCB 1,6mm – 2,4mm |
| Đóng gói | Khay công nghiệp | 50 chiếc mỗi khay đầy đủ |
| Thông số | Đèn LED xanh lá | Đèn LED vàng | Điều kiện |
| Bước sóng chiếm ưu | 568 nm | 585 nm | Điển hình |
| Cường độ sáng | 8 đến 12 mcd | 8 đến 12 mcd | @ IF = 20 mA (Điển hình) |
| Góc nhìn | 100° | 100° | Nửa góc |
| Công suất tiêu tán tối đa (Pd) | Tối đa 100 mW | Tối đa 100 mW | — |
| Dòng điện thuận DC tối đa | Tối đa 150 mA | Tối đa 150 mA | Liên tục |
| Điện áp ngược tối đa (Vr) | Tối đa 5,0 V | Tối đa 5,0 V | — |
JXF0-5011NL sử dụng cấu trúc xuyên lỗ góc phải với dấu chân nhỏ gọn.
Các giá trị cơ khí quan trọng bao gồm:
| Thông số Cơ khí | Thông số kỹ thuật |
|---|---|
| Chiều rộng đầu nối | 16,80mm |
| Chiều dài tổng thể | 25,53mm |
| Chiều cao trên PCB | 13,50mm |
| Kích thước chân tín hiệu | 0,45 × 0,35mm |
| Kích thước chân LED | 0,50 × 0,50mm |
| Chiều rộng dấu chân PCB được đề xuất | 16,80mm |
| Dấu chân PCB được đề xuất | Xem bản vẽ của nhà sản xuất |
| Quy trình hàn được đề xuất | THR / Pin-in-Paste |
JXF0-5011NL tuân thủ RoHS.
Thông số kỹ thuật của nhà sản xuất xác định:
A: Có. Dấu chân PCB của JXF0-5012NL bao gồm 14 lỗ dữ liệu/LED cộng với 4 lỗ PoE bổ sung (Chân 15–18). Vì JXF0-5011NL chỉ thiếu 4 chân PoE này, nó có thể cắm vật lý vào dấu chân 5012NL mà không cần sửa đổi, miễn là các mạch PoE không sử dụng trên bo mạch vẫn không được cấp nguồn.
A: Trong thiết kế không có PoE, không có dòng điện DC liên tục cao đi qua đầu nối trung tâm. Cuộn cảm tín hiệu 2 dây trên đường cáp/tín hiệu cung cấp khả năng truyền tín hiệu chế độ vi sai vượt trội và suy giảm chế độ chung đối xứng mà không có các ký sinh điện dung bổ sung do dây thứ ba gây ra.
A: Có. Không giống như các mô-đun hỗ trợ PoE, nơi các đường cấp nguồn PoE bỏ qua máy biến áp tín hiệu, JXF0-5011NL cung cấp một rào cản cách điện điện môi 2250 VDC không bị gián đoạn giữa toàn bộ sơ cấp (phía cáp) và thứ cấp (phía PHY), tuân thủ đầy đủ các yêu cầu cách điện an toàn của IEEE 802.3 và UL 62368-1.
A: Đèn LED bên trong là các diode hai màu chống song song. Để chiếu sáng màu Xanh lá (568nm), hãy áp dụng phân cực thuận (+ trên Chân 11, - trên Chân 12). Để chiếu sáng màu Vàng (585nm), chỉ cần đảo ngược phân cực (+ trên Chân 12, - trên Chân 11).
