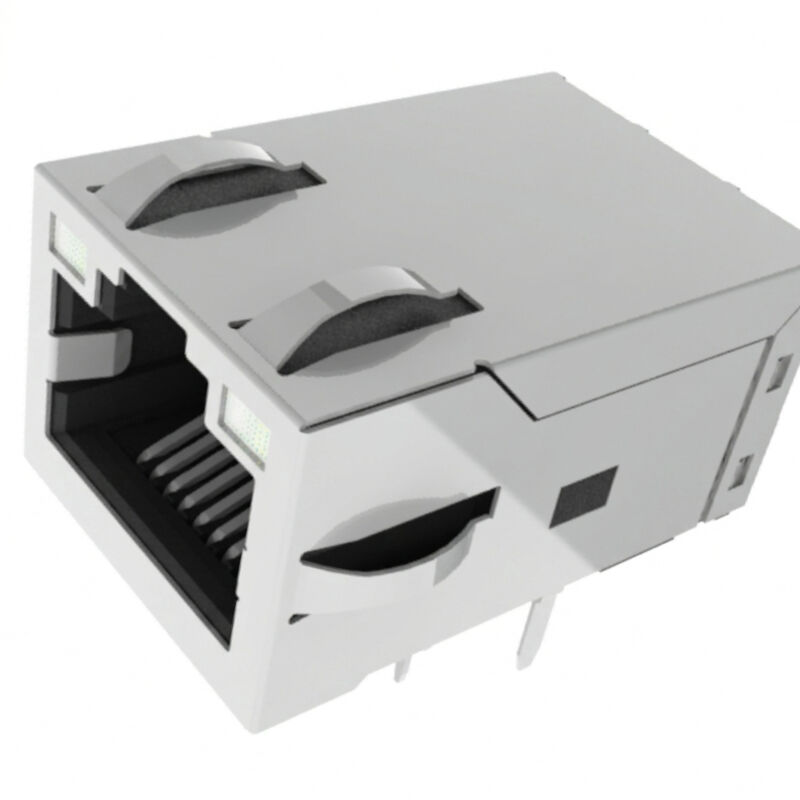

JXF0-1011NL MagJack RJ45 xuyên lỗ Reflow Gigabit với cách điện 2250VDC

Cách ly 2250VDC thực từ sơ cấp đến thứ cấp

: Do đây là kiến trúc chỉ dữ liệu (Không có PoE), sự cách ly điện môi hoàn toàn được duy trì trên toàn bộ bộ phận từ tính, bảo vệ bộ thu phát PHY khỏi các xung đột biến trên thực địa.Đèn LED chẩn đoán hai màu kép: Đèn LED hai chiều trái và phải (xanh lá 568nm / vàng 585nm) cho phép chỉ báo trạng thái đa trạng thái được điều khiển bởi các chân chuyên dụng 11-14.Suy hao tần số cao thấp: Suy hao chèn vượt trội (-1,5 dB tối đa lên đến 125MHz) và suy hao phản xạ (-16 dB tối thiểu @ 1-40MHz) đảm bảo sơ đồ mắt sạch và tỷ lệ lỗi gói thấp.

Cấu trúc THR sẵn sàng cho SMT: Các đuôi hàn thiếc mờ 3,20 mm cho phép hàn lại tự động bằng phương pháp paste-in-hole, tuân thủ các yêu cầu về độ đầy ống theo tiêu chuẩn IPC-A-610 Lớp 3.Thông số kỹ thuật của JXF0-1011NL ICM1. Hiệu suất RF tần số cao (@ 25°C, hoạt động -40°C đến +85°C)Đơn vị đoDải tần sốGiới hạn kỹ thuật

Tiêu chuẩn / Điều kiện

• Tốc độ dữ liệuEthernet băng gốc
• 1000Base-T (1 Gbps)Tuân thủ IEEE 802.3
• Độ tự cảm hở mạch (OCL)100 kHz, 0,1 mA
• 350 µH Tối thiểu (Datasheet ghi 350mH)Phía Media

Tỷ lệ vòng dây

: CT 1 (Tap trung tâm cho kênh 1)

Chân 2 & 3

: TRD1+ / TRD1-

Chân 4 & 5

: TRD2+ / TRD2-

• Chân 6 & 7: TRD3+ / TRD3-
• Chân 8 & 9: TRD4+ / TRD4-Chân 10
• Chân 11 & 12JXF0-1011NL thuộc nền tảng JX0
  • Chân 13 & 14: Điều khiển LED hai màu phải (Ngược chiều: Chân 13+/14- = Xanh lá; Chân 14+/13- = Vàng)
  • Thông số lỗ khoan:
  • 10× Lỗ tín hiệu: Đường kính hoàn thiện Ø0,89 mm
  •  (Đường kính pad: Ø1,40 mm được đề xuất).4× Lỗ LED: Đường kính hoàn thiện
  • Ø1,02 mm.
  • 2× Chốt đỡ nhựa: Ø1,57 mm
  • .2× Cọc nối đất vỏ:
  • Ø3,25 mm.
• Xử lý THR / Pin-in-Paste:JXF0-1011NL thuộc nền tảng JX0
• • Pin-in-Paste / Through-Hole Reflow. Các quy trình lắp ráp được hỗ trợ bao gồm: Pin-in-Paste / THR
  • và hàn sóng. Nhà sản xuất quy định J-STD-020 Cấp 1 và J-STD-075 R7, bao gồm điều kiện hàn sóng tối đa 260°C.Câu hỏi thường gặp:
  • A: Các đèn LED bên trong được đấu nối ngược chiều. Kết nối Chân 11 và Chân 12 với hai GPIO push-pull riêng biệt có điện trở hạn dòng (ví dụ: 150Ω-330Ω cho VCC 3,3V). Đặt GPIO_A ở mức CAO và GPIO_B ở mức THẤP sẽ bật đèn Xanh lá (568nm); đặt GPIO_A ở mức THẤP và GPIO_B ở mức CAO sẽ bật đèn Vàng (585nm). Đặt cả hai ở mức THẤP hoặc CAO sẽ tắt đèn LED.Q2: JXF0-1011NL có thể được lắp đặt trên footprint PCB được thiết kế cho JXF0-1012NL không?
  • Q3: Tại sao JXF0-1011NL lại có bộ lọc 2 dây thay vì bộ lọc 3 dây?A: Vì không có dòng điện thiên vị DC PoE trong JXF0-1011NL, bộ lọc đường tín hiệu 2 dây ở phía cáp cung cấp khả năng suy giảm chế độ chung đối xứng mà không có điện dung ký sinh hoặc suy hao chèn liên quan đến cuộn dây tap trung tâm PoE thứ ba.
