JXF0-1010NL Kết nối RJ45 thông qua lỗ với từ tính 1000BASE-T

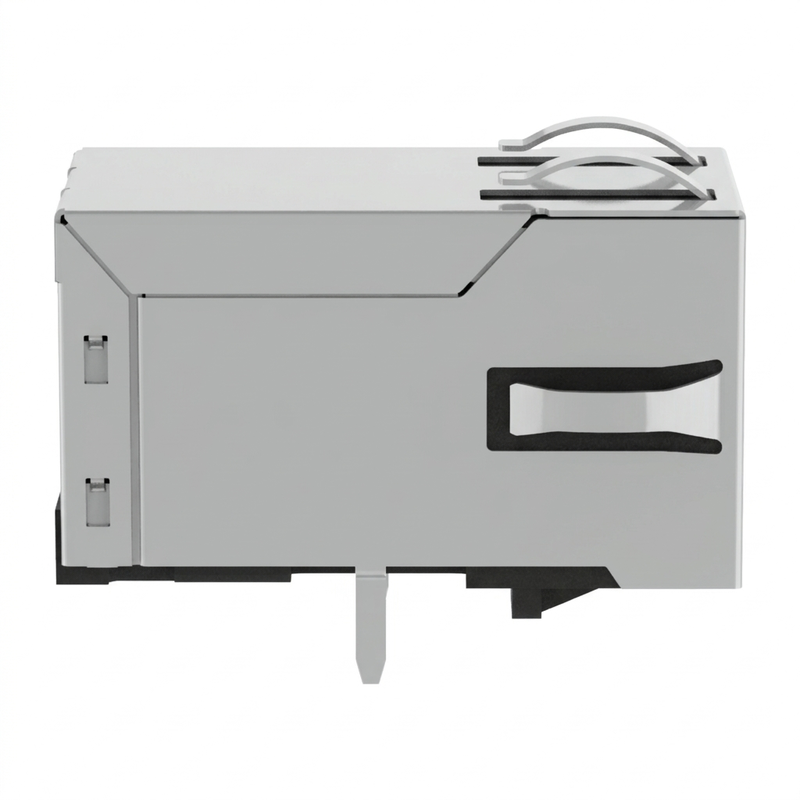

cácJXF0-1010NLlà 1×1Đầu nối từ tính tích hợp 1000Base-T RJ45từ dòng PulseJack JX0. Nó kết hợp giao diện Ethernet 8P8C với các máy biến áp cách ly 1:1 tích hợp và cuộn cảm chế độ chung đường tín hiệu 2W trong một gói tab-up, góc phải, được che chắn. Mô hình cókhông có đèn LED và không hỗ trợ PoE, giúp nó phù hợp với thiết bị Gigabit Ethernet yêu cầu giao diện RJ45 đơn giản, chỉ có dữ liệu. Dòng JX0 được thiết kế choHoạt động ở nhiệt độ công nghiệp −40°C đến +85°Cvà hỗ trợphản xạ qua lỗ (THR)xử lý.

Tổng quan về giắc cắm từ tính JXF0-1010NL Gigabit RJ45

cácJXF0-1010NLlà đầu nối Gigabit RJ45 một cổng chắc chắn tích hợp các máy biến áp cách ly bên trong, đầu cuối trở kháng và mộtCuộn cảm chế độ chung đường tín hiệu 2 dây (2W)thành hệ số dạng tuân thủ FCC Phần 68. Đáp ứng tất cả các thông số kỹ thuật của IEEE 802.3ab, đầu nối này cung cấp tốc độ truyền 1 Gbps vượt trội cho bộ điều khiển logic khả trình (PLC), robot nhà máy, PC công nghiệp và thiết bị kiểm tra quang học.

Bằng cách loại bỏ các đèn LED tích hợp và chân PoE, JXF0-1010NL cung cấp một môi trường siêu sạchDấu chân PCB 10 chân. Kiến trúc này làm giảm điện dung ký sinh, loại bỏ nhiễu chéo quang học cho các vỏ sử dụng ống dẫn ánh sáng ở bảng mặt trước và để các lớp PCB bên trong mở cho các mặt phẳng nối đất liên tục và định tuyến vi sai 100Ω được tối ưu hóa. Được chế tạo từ nhựa nhiệt dẻo UL 94V-0 nhiệt độ cao với đuôi hàn thiếc mờ 3,20 mm, đầu nối được thiết kế đặc biệt choPhản xạ xuyên lỗ (THR / Pin-in-Paste)dây chuyền hàn tự động, loại bỏ các công đoạn hàn sóng thứ cấp khi họpIPC/JEDEC J-STD-075 (Loại R7, đỉnh 260°C)tiêu chuẩn.

Các tính năng chính của ICM RJ45 công nghiệp JXF0-1010NL:

1. Từ tính tích hợp 1000Base-T

JXF0-1010NL được chỉ định choEthernet Gigabit 1000Base-Tvà kết hợp bốn kênh biến áp 1:1 cho bốn cặp Ethernet vi sai. Sơ đồ bên trong hiển thị bốn đường biến áp đối xứng giữa phía PCB và phía cáp.

2. Không có cấu hình LED

JXF0-1010NL chứakhông có đèn LED tích hợp. Điều này rất hữu ích khi chỉ báo Liên kết/Hoạt động được xử lý thông qua ống đèn bên ngoài, đèn chỉ báo ở bảng mặt trước, giao diện phần mềm hoặc không bắt buộc.

Cấu hình không có đèn LED cũng làm giảm số lượng chân kết nối so với phiên bản LED tương ứng JXF0-1011NL.

3. Giao diện dữ liệu không phải PoE

Bảng dữ liệu của nhà sản xuất chỉ rõPoE được hỗ trợ: Khôngcho JXF0-1010NL. Không giống như phiên bản JXF0-1012NL 90W PoE, model này dành cho kết nối dữ liệu Ethernet mà không cần đường dẫn nguồn PoE.

4. Cách ly máy biến áp 2250 VDC

JXF0-1010NL được chỉ định bằngCách ly máy biến áp 2250 VDC / 60 giây. Mức cách ly áp dụng trên hàng rào cách ly máy biến áp như được nêu trong bảng dữ liệu của nhà sản xuất.

5. Phạm vi nhiệt độ công nghiệp

Phạm vi nhiệt độ hoạt động được chỉ định là−40°C đến +85°C, hỗ trợ thiết bị Ethernet được triển khai trong môi trường công nghiệp và nhiệt độ mở rộng.

6. Ngón tay EMI ở mặt trên và mặt bên

Lá chắn tích hợp kết hợpngón tay EMI trên và bên, cung cấp giao diện lá chắn kim loại xác định cho vỏ thiết bị. Nhà sản xuất xác định tấm chắn là hợp kim đồng mạ niken.

7. Tương thích THR / Pin-in-Paste

Dòng JX0 được thiết kế choDòng chảy lại qua lỗ (THR)xử lý. Nhà sản xuất cũng chỉ định thử nghiệm khả năng hàn J-STD-002 và phân loại J-STD-075 R7 với thông số kỹ thuật hàn qua sóng tối đa 260°C.

Thông số kỹ thuật của RJ45 Reflow qua lỗ JXF0-1010NL

Bảng dữ liệu JXF0-1010NL - Sơ đồ & bố cục PCB được đề xuất

Thông số kỹ thuật điện @25oC:

Kiến trúc từ tính bên trong JXF0-1010NL

► Sơ đồ bên trong bao gồm bốnkênh biến áp 1:1. Mỗi cặp Ethernet đi qua máy biến áp tích hợp và mộtCuộn cảm chế độ chung 2W nằm trên đường dẫn tín hiệu/cáp.

►Phiên bản không có đèn LED cũng tích hợp mạng đầu cuối bao gồmĐiện trở 4 × 75 Ω và tụ điện 1000 pF / 2 kV, như thể hiện trong sơ đồ của nhà sản xuất.

► Điều này có nghĩa là kỹ sư không cần phải tái tạo lại cấu trúc máy biến áp và cuộn cảm chế độ chung hoàn chỉnh dưới dạng các thành phần từ tính riêng biệt trên PCB.

Sơ đồ chân JXF0-1010NL

JXF0-1010NL sử dụng thiết kế nhỏ gọnCấu hình 10 chân tín hiệukhông có chân LED hoặc PoE bổ sung được tìm thấy trên các biến thể khác.

Sơ đồ bên trong xác nhận bốn kênh biến áp vi sai và kết nối đầu cuối chân 10.

Khái niệm cấu hình pin

BÊN PCB 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

Luôn xác minh việc đánh số chân cắm dựa trên bản vẽ cơ khí được kiểm soát trước khi phát hành PCB.

Câu hỏi thường gặp về kỹ thuật

Câu hỏi 1: Tôi có thể đặt JXF0-1010NL lên khung 18 chân được thiết kế cho JXF0-1012NL không?

Đ: Vâng. Đường viền vật lý, chốt dẫn hướng và 10 chân tín hiệu (Chân 1–10) giống hệt nhau về kích thước trên toàn bộ dòng JXF0. Nếu bo mạch của bạn có dấu chân chính 18 lỗ, JXF0-1010NL sẽ hàn vào vị trí hoàn hảo, để trống các lỗ LED (Chân 11–14) và PoE (Chân 15–18).

Câu 2: Tại sao chọn JXF0-1010NL thay vì JXF0-1011NL với đèn LED tích hợp?

Trả lời: Ngoài chi phí thành phần thấp hơn, JXF0-1010NL được chọn khi:

1. Thiết bị sử dụng ống ánh sáng acrylic tùy chỉnh được gắn vào khung bezel mặt trước bằng kim loại.
2. Sản phẩm hoạt động trong phòng tối quang học hoặc vỏ cảm biến thị giác, nơi độ ô nhiễm ánh sáng LED phải bằng 0.
3. Các nhà thiết kế muốn giảm thiểu tắc nghẽn định tuyến PCB và loại bỏ khả năng ghép nhiễu có thể xảy ra từ tín hiệu kỹ thuật số LED chuyển đổi nhanh sang dấu vết PHY tốc độ cao.

Câu hỏi 3: JXF0-1010NL có hỗ trợ phản xạ không chì (Pin-in-Paste) không?

Đ: Vâng. Tuân thủ IPC/JEDEC J-STD-020 MSL 1 và J-STD-075 Loại R7, vỏ nhiệt độ cao chịu được các cấu hình hàn nóng chảy lại hoàn toàn với nhiệt độ cao nhất lên tới 260°C.
