Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: JXF0-5011NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50 cái
Giá bán: $ 1.3
chi tiết đóng gói: cuộn
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: L/C,D/A,D/P,T/T,Western Union
Khả năng cung cấp: 5kk/tháng
Mã sản phẩm: |
JXF0-2512NL |
Tốc độ dữ liệu: |
2.5GBASE-T |
RoHS: |
ĐÚNG |
Điện áp cách ly: |
2250 VDC |
Nhiệt độ hoạt động: |
-40°C đến +85°C |
Số kênh/cổng: |
1x1 |
Đã che chắn: |
ĐÚNG |
Loại kết nối: |
ICM |
Mã sản phẩm: |
JXF0-2512NL |
Tốc độ dữ liệu: |
2.5GBASE-T |
RoHS: |
ĐÚNG |
Điện áp cách ly: |
2250 VDC |
Nhiệt độ hoạt động: |
-40°C đến +85°C |
Số kênh/cổng: |
1x1 |
Đã che chắn: |
ĐÚNG |
Loại kết nối: |
ICM |

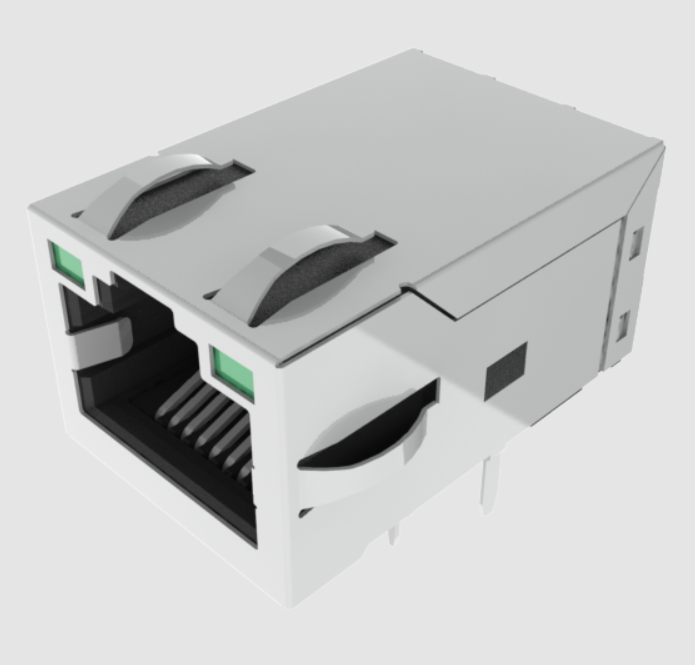

được thiết kế để đáp ứng yêu cầu kép về băng thông ngày càng tăng và cấp nguồn cho thiết bị công suất cao trong môi trường công nghiệp khắc nghiệt. Đáp ứng đầy đủ các thông số kỹ thuật IEEE 802.3bz và IEEE 802.3bt, đầu nối tích hợp RJ45 1x1 này cung cấp truyền Ethernet 2.5 Gbps ổn định đồng thời cung cấp hoặc nhận lên đến 90W công suất liên tục qua cáp loại 4 cặp.Để duy trì độ trung thực tín hiệu vượt trội dưới tải DC nặng, JXF0-2512NL tích hợp cuộn cảm triệt sóng hài bậc 3 (3W) đặt ở phía PHY
. Điều này cách ly lõi cuộn cảm khỏi dòng điện DC thiên vị 900mA chạy qua các điểm trung tâm phía cáp, ngăn chặn hoàn toàn sự bão hòa lõi từ. Được đặt trong vật liệu nhựa nhiệt dẻo UL 94-0 chịu nhiệt cao với đuôi hàn thiếc mờ 3.20 mm, linh kiện được định mức hoàn toàn cho hàn tự động Through-Hole Reflow (THR / Pin-in-Paste), đạt MSL 1 tuổi thọ lưu kho và chịu được đỉnh hàn 260°C hồ sơ (IPC/JEDEC J-STD-075 Loại R7).Các tính năng chính:Tích hợp tín hiệu tốc độ cao 2.5Gbps
| LED Vàng | Tiêu chuẩn / Điều kiện | Tốc độ dữ liệu | Ethernet băng gốc |
| Cấu hình LED | Tuân thủ IEEE 802.3bz | Định mức công suất PoE | Liên tục 4 cặp |
| 900 mA @ 57 VDC (90W) | IEEE 802.3bt Loại 4 (PoE++) | Độ tự cảm hở (OCL) | 100 kHz, 0.1 mA |
| Tối thiểu 180 µH | Phía Media | Tỷ lệ vòng dây | Tất cả 4 kênh |
| 1:1 | Kênh truyền / nhận | Suy hao chèn (Tối đa) | 1.0 MHz – 125 / 250 MHz |
| -1.0 dB | Từ phía Media đến PHY | Suy hao phản xạ (Tối thiểu) | 1 MHz – 40 MHz |
| 40 MHz – 100 MHz |
100 MHz – 250 MHz -20 dB -14 dB |
-10 dB Trở kháng hệ thống 100Ω (Công thức: -20+[15×log10(f/40MHz)]) |
Nhiễu xuyên âm (Điển hình) 10 MHz – 125 MHz |
| -30 dB | -35 dB | Cách ly điện môi | 10 MHz – 125 MHz |
| 125 MHz – 250/400 MHz |
-35 dB -30 dB |
Bộ lọc nhiễu EMI Cách ly điện môi |
60 giây |
| 2250 VDC | Chỉ biến áp (Sơ cấp:Thứ cấp)* | Cấu trúc cuộn cảm EMI | Nội bộ |
| 3 dây (3W), phía PHY | Chống bão hòa thiên vị DC | *Lưu ý: Cách ly điện áp cao chỉ áp dụng cho các cuộn dây biến áp do kết nối PoE DC trung tâm trực tiếp. | 2. Định mức Môi trường, Vật liệu & Cơ khí |
Thông số
| Tiêu chuẩn tham chiếu / Chuẩn | Nhiệt độ hoạt động / lưu trữ | -40°C đến +85°C |
| Phạm vi công nghiệp đầy đủ | Cấu trúc vỏ | Nhựa kỹ thuật chịu nhiệt cao |
| Chứng nhận chống cháy UL 94V-0 | Vật liệu giao diện tiếp xúc | Đồng phosphor |
| 30 µ-inch Vàng phủ trên tối thiểu 30 µ-inch Niken | Vỏ chống nhiễu | Đồng phosphor |
| Tối thiểu 100 µ-inch Thiếc mờ (Không chì) | Vỏ chống nhiễu | Hợp kim đồng |
| Mạ Niken với các ngón tiếp đất EMI phía trên và bên | Mức độ nhạy độ ẩm (MSL) | MSL 1 (Không giới hạn) |
| IPC / JEDEC J-STD-020 | Khả năng chịu nhiệt hàn | Đỉnh 260°C Reflow / Wave |
| IPC / JEDEC J-STD-075 (Phân loại R7) | Chứng nhận an toàn | Số hồ sơ E216117 |
| Chứng nhận UL 62368-1 | Đóng gói tiêu chuẩn | Khay nhựa công nghiệp |
| 50 chiếc / khay đầy | 3. Thông số kỹ thuật LED hai màu tích hợp | Đơn vị đo |
| LED Vàng | Điều kiện kiểm tra | Bước sóng chủ đạo | 568 nm |
| 585 nm | Điển hình | Cường độ sáng | 8 đến 12 mcd |
| 8 đến 12 mcd | Góc nhìn | Góc nhìn | 100° |
| 100° | Công suất tiêu tán tối đa (Pd) | Công suất tiêu tán tối đa (Pd) | Tối đa 100 mW |
| Tối đa 100 mW | Dòng điện thuận liên tục tối đa | Dòng điện thuận liên tục tối đa | |
| Tối đa 150 mA | Điện áp ngược tối đa (Vr) | Điện áp ngược tối đa (Vr) | Tối đa 5.0 V |
| Tối đa 5.0 V | Kích thước cơ khí & Hướng dẫn chân cắm (Bản vẽ: JXF0-2512NL) | Kích thước cơ khí & Hướng dẫn chân cắm (Bản vẽ: JXF0-2512NL) |
Lỗ cắt bảng điều khiển đề xuất: 17.82 mm × 14.01 mm. Hướng chốt khóa:
Chốt khóa (TU).Phân tích chân cắm (18 chân điện + 2 tab nối đất vỏ)Mẫu mã
Chân 1 đến 10 (Tín hiệu & Điểm trung tâm, 0.45 × 0.35 mm)Ø0.89 mm
14× Lỗ tín hiệu & PoE: Đường kính hoàn thiện Ø0.89 mm
A: Định mức cách ly điện môi 2250 VDC chỉ áp dụng nghiêm ngặt trên biến áp (Sơ cấp:Thứ cấp). Không bao giờ áp dụng điện áp thử nghiệm cao giữa các tiếp điểm cáp RJ45 và các chân PoE phía PCB (Chân 15–18), vì các đường nguồn này được định tuyến trực tiếp đến các điểm trung tâm của biến áp.
A: Có. Linh kiện được chứng nhận đầy đủ cho Through-Hole Reflow (THR / Pin-in-Paste). Với xếp hạng MSL 1 và phân loại J-STD-075 R7, nó chịu được nhiệt độ đỉnh của lò hàn không chì lên đến 260°C mà không có nguy cơ phồng rộp nhựa hoặc lệch chân.
