Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: KLA1S109-34 LF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.09-$1.85
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 250000-320000 / tháng
một phần số: |
KLA1S109-34 LF |
Sản xuất hàng loạt: |
LPJG0801BANL |
Munafactuer gốc: |
LINK-PP |
ứng dụng: |
1000Base-T |
Chấm dứt: |
Hàn |
Đèn LED: |
Tùy chọn |
Trận đấu IC: |
ATSAMD20E18A-MNT |
Kiểu núi: |
Nhập cảnh / bên |
một phần số: |
KLA1S109-34 LF |
Sản xuất hàng loạt: |
LPJG0801BANL |
Munafactuer gốc: |
LINK-PP |
ứng dụng: |
1000Base-T |
Chấm dứt: |
Hàn |
Đèn LED: |
Tùy chọn |
Trận đấu IC: |
ATSAMD20E18A-MNT |
Kiểu núi: |
Nhập cảnh / bên |

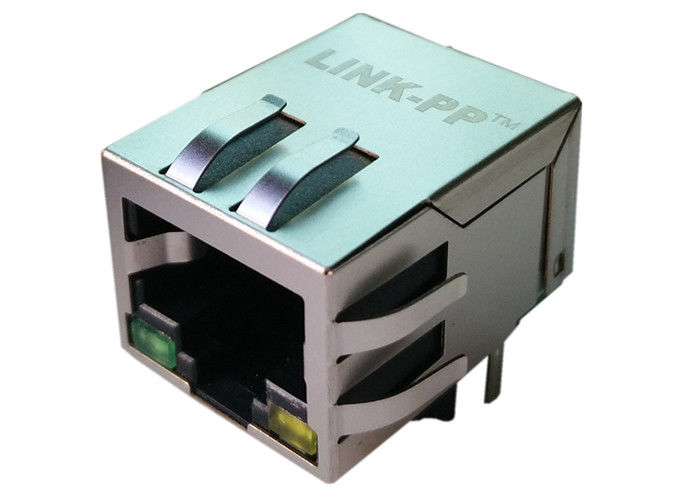

1000 BASE-T RJ45 1 x 1 KẾT NỐI TẠP CHÍ TÍCH HỢP
1.RJ-45 cần phải phù hợp với tiêu chuẩn của FCC
2.Complies với yêu cầu của tiêu chuẩn IEEE802.3u.
Đầu nối 3.RJ 45 với từ tính 10/100 BASE-TX.
4. Hoàn thành với các yêu cầu RoHS - toàn bộ phần Không Cd, Không Hg, Không Cr6 +, Không PBB và PBDE và Không Pb trên các chân ngoài.
5. Phạm vi nhiệt độ hoạt động: 0 ℃ đến + 70 ℃.
Phạm vi nhiệt độ 6.Storage: -25 ℃ đến + 125 ℃
7. Mô hình thiết kế : 【KLA1S109-34 LF】
8. Mô hình sản xuất hàng loạt : 【LPJG0801BANL】
MAG.REVERSE LATCH,
LED tùy chọn; EMI-finger Tùy chọn.
Đầu nối nữ 1x1 Cổng RJ45 với Từ tính tích hợp 10/100/1000 Base-T, Đèn LED màu vàng / xanh lá cây , Tab Down, RoHS | |
Số phần của LINK-PP | LPJG0801BANL |
Số một phần | KLA1S109-34 LF |
Ứng dụng-Lan | ETHERNET (NoN PoE) |
Máy tự động | VÂNG |
Mạch B | VÂNG |
Cấu hình RX | T, C |
Cấu hình TX | T, C |
Liên hệ Khu vực giao phối | VÀNG 6u "/ 15u" / 30u " |
Lõi trên mỗi cảng | số 8 |
Điốt | KHÔNG PHÂN BIỆT |
Tùy chọn đèn LED | Đèn LED màu vàng / xanh |
Chốt | TAB xuống |
Số lượng cổng | 1X1 |
PCB | FR4 |
Góc gắn PCB | LỐI VÀO BÊN |
Bài giữ lại PCB | T POST |
Chiều cao gói (Inch) | 0,528 |
Chiều cao gói (mm) | 13,40 |
Chiều dài gói (Inch) | 0,839 |
Chiều dài gói (mm) | 21.30 |
Chiều rộng gói (Inch) | 0,626 |
Chiều rộng gói (mm) | 15,90 |
Loại pin | THT SÓNG |
Tuân thủ RoHS | CÓ-RoHS-5 VỚI LÃNH ĐẠO TUYỆT VỜI |
Tìm kiếm | VÂNG |
Khiên EMI Tab | không có |
Tốc độ | 10/100/1000 CƠ SỞ |
Nhiệt độ | 0 đến 70oC |
Biến tỷ lệ RX | 1CT: 1CT |
Biến tỷ lệ TX | 1CT: 1CT |
1. Đặc điểm loại sản phẩm:
1) Loại sản phẩm = Đầu nối
2) Loại Jack = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng gắn PCB = Mục bên (Góc phải) / Mục trên (dọc)
2. Phụ kiện cơ khí:
1) Cấu hình Jack = 1 x 1
3. Đặc tính điện:
1) Được bảo vệ = Có
4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới cùng = Không có
2) Phương pháp chấm dứt = Hàn
5. Các tính năng liên quan đến cơ thể:
1) Cấu hình cổng = Đơn / Đa
2) Ngón tay EMI -Top và Sides = Có / Không có
3) Định hướng chốt = Tiêu chuẩn - Chốt xuống
4) Chiều dài đuôi PCB
6. Liên hệ tính năng liên quan:
1) Đã tải trước = Có
2) Loại chấm dứt liên hệ = Thông qua lỗ / Bề mặt gắn
7. Các tính năng liên quan đến nhà ở:
1) Kiểu kết nối = Jack
8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Quá trình hàn không chì = Chất hàn sóng có khả năng 240 ° C,
Hàn sóng có khả năng 260 ° C, Hàn sóng có khả năng 265 ° C
Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS
9. Đánh dấu nhận dạng:
1) Màu đèn LED bên trái (Vị trí số 1) = Xanh lục - Điện trở 250 ohm
2) Màu đèn LED bên phải (Vị trí số 2) = Xanh lục - Điện trở 250 ohm
10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Mặt bằng
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
Được thiết kế để hỗ trợ các ứng dụng, như modem ADSL, LAN-on-Motherboard. Các thiết bị kết nối và liên lạc như HUB, thẻ PC, Switch, Bộ định tuyến, PC Mainboard, SDH, PDH, Điện thoại IP, modem xDSL, Giải pháp trung tâm cuộc gọi, Hộp đầu bảng phức tạp, thiết lập cổng VOIP, Giao thức cổng nối, chuyển đổi ethernet nhanh. ..
