Bộ lọc L1 / L1S041F-43 LF / LU1S041F-43 LF RJ45 Cổng đơn 10/100 Bộ lọc BASE-TX

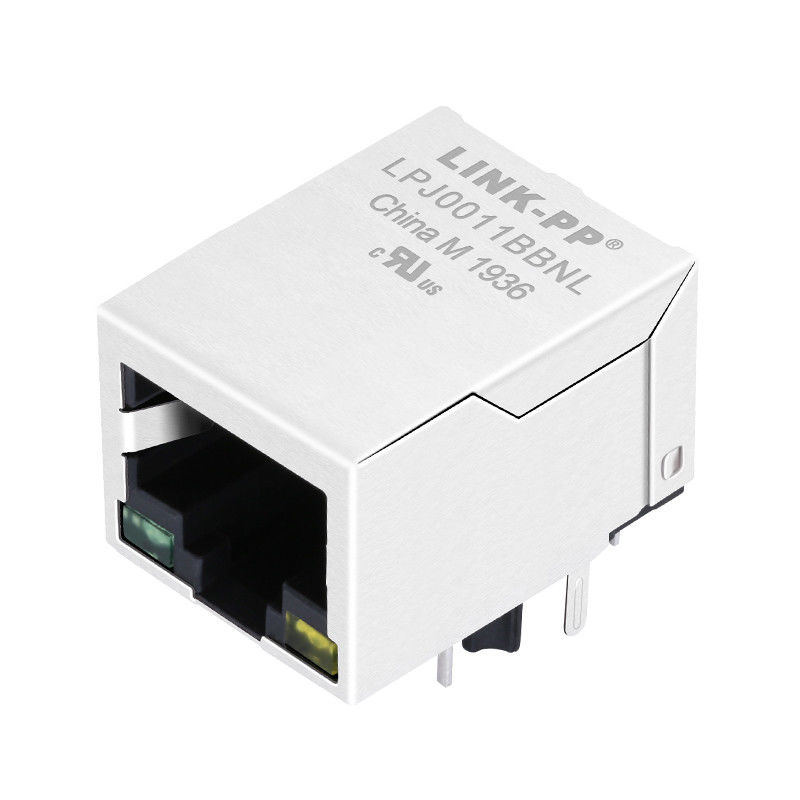

Thông tin chi tiết về LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 x 1 kết nối từ tính tích hợp

1. Tiêu chuẩn tuân thủ:

• Khớp với tiêu chuẩn của FCC cho các đầu nối RJ-45.
• Phù hợp với tiêu chuẩn IEEE802.3u.

2Các thành phần tích hợp:

• Kết nối RJ-45 bao gồm bộ biến áp, điện trở trở và tụ điện cao.
• Được thiết kế với cùng kích thước như một đầu nối RJ-45 tiêu chuẩn để tiết kiệm không gian trên bảng PCB.

3Hiệu suất:

• Giảm bức xạ EMI để cải thiện hiệu suất EMI tổng thể.
• Được thiết kế để truyền 10/100 BASE qua cáp UTP-5.
• Bao gồm hai đèn LED tích hợp (tùy chọn).

4. EMI và cách ly tín hiệu:

• Các dây dẫn tín hiệu LED được cô lập khỏi các dây dẫn tín hiệu Ethernet để giảm EMI và cross-talk.

5. Tuân thủ RoHS:

• Hoàn toàn phù hợp với các yêu cầu RoHS.

6Phạm vi nhiệt độ:

• Phạm vi nhiệt độ hoạt động: 0 °C đến + 70 °C.
• Phạm vi nhiệt độ lưu trữ: -25 °C đến +85 °C.

7Mô hình:

• Mô hình thiết kế: LU1T041C-43 LF / LU1S041F-43 LF.
• Mô hình sản xuất hàng loạt: LPJ0011BBNL.

Mô tả

1Các đặc điểm của loại sản phẩm:

1) Loại sản phẩm = Bộ kết nối
2) Loại Jack = RJ45
3) Profile = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Nhập bên (Cửa góc phải) / Nhập trên cùng ((Vertical)

2- Chiếc thiết bị gắn máy:
1) Jack Configuration = 1 x 1

3Tính năng điện:
1) Được bảo vệ = Có

4. Kết thúc Các đặc điểm liên quan:
1) EMI Ngón tay - Bottom = Không có
2) Phương pháp kết thúc = hàn

5Các đặc điểm liên quan đến cơ thể:
1) Cấu hình cổng = đơn / đa
2) EMI ngón tay -top và bên = với/không có
3) định hướng khóa = tiêu chuẩn - khóa xuống
4) Độ dài đuôi PCB

6. Liên hệ Các tính năng liên quan:
1) Sạc sẵn = Có
2) Loại kết thúc liên lạc = Thông qua lỗ / mặt đất

7Các đặc điểm liên quan đến nhà ở:
1) Phong cách kết nối = Jack

8Tiêu chuẩn ngành:
1) RoHS/ELV Compliance = RoHS phù hợp, ELV phù hợp
2) Quá trình hàn không chì = hàn sóng có khả năng đến 240 °C,

Máy hàn sóng có khả năng đến 260 °C, Máy hàn sóng có khả năng đến 265 °C

Lò hàn ngược là tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9Nhãn nhận dạng:
1) Màu LED bên trái (Vị trí # 1) = Xanh - kháng cự 250 ohm
2) Màu LED bên phải (Vị trí # 2) = Xanh - kháng cự 250 ohm

10Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (°C) = 0 - 70/-40 - +85

11. Động cơ: 1500Vrms MIN

Các thông số kỹ thuật vật liệu của LU1T041C-43 LF / LU1S041F-43 LF:

1. Vật liệu nhựa: Vỏ màu đen thermoplastic (UL 94V-0) đảm bảo độ chống cháy và độ bền cao.
2. Metal Shield: Đồng với độ dày niken 20 u "để bảo vệ hiệu quả.
3. Spring Wire: Phosphor đồng với bọc vàng chọn lọc để dẫn độ đáng tin cậy.
4. Pin hàn: 0,4x0,4mm, đồng phốt pho với mạ hàn để gắn PCB an toàn.
5. Bộ kết nối linh hoạt này lý tưởng cho các ứng dụng công nghiệp đòi hỏi hiệu suất mạnh mẽ và độ tin cậy cao trong kết nối Ethernet.
