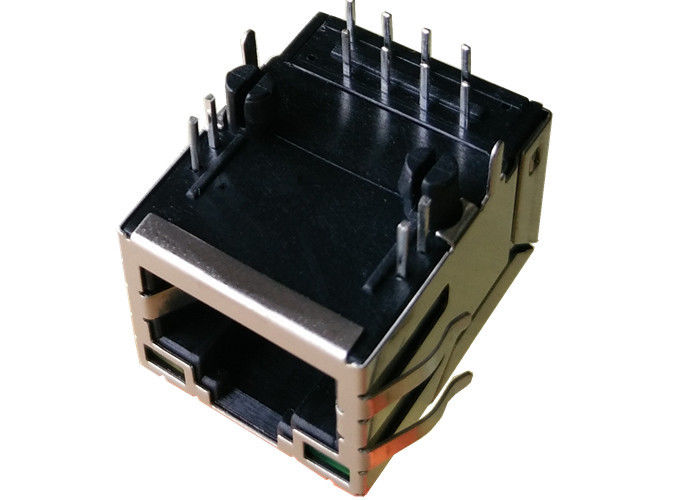

KRU1T041X-44 LF RJ45 Cổng đơn Ethernet Modular Jack với 100M từ

KRU1T041X-44 LF RJ45 Cổng đơn Ethernet Modular Jack với 100M từ

Chi tiết nhanh

SINGLE RJ45 CONNECTOR MODULE tích hợp 10/100 BASE-TX từ tính

1.RJ-45 cần phải phù hợp với tiêu chuẩn FCC.
2.Complies với yêu cầu của IEEE802.3u tiêu chuẩn.
3.RJ-45 kết nối tích hợp với biến áp / trở kháng điện trở / tụ điện cao áp.
4. Kích thước tương tự như kết nối RJ-45 để tiết kiệm không gian bảng PCB.
5. Giảm bức xạ EMI để cải thiện hiệu suất EMI.
6.Thiết kế truyền 10/100 BASE qua cáp UTP-5.
7. Bao gồm tích hợp 2 LEDS (tùy chọn).
Dẫn tín hiệu 8.LED được phân lập từ tín hiệu Ethernet dẫn đến giảm EMI và nói chuyện chéo.
9. Tuân thủ các yêu cầu ROHS.
10. Phạm vi nhiệt độ hoạt động: 0 ℃ đến + 70 ℃.
11.Storage phạm vi nhiệt độ: -25 ℃ đến + 85 ℃.

12. Thiết kế mô hình : 【KRU1T041X-44 LF】

13. Mô hình sản xuất hàng loạt : 【LPJXXXXNL】

MAG.REVERSE LATCH,

LED tùy chọn; EMI-ngón tay Tùy chọn.

Sự miêu tả

SINGLE RJ45 CONNECTOR MODULE tích hợp 10/100 BASE-TX từ tính

1. Tính năng loại sản phẩm:

1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)

2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc điểm điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn

5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB

6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết

7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,

Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức cổng biên, chuyển mạch ethernet nhanh. ..
