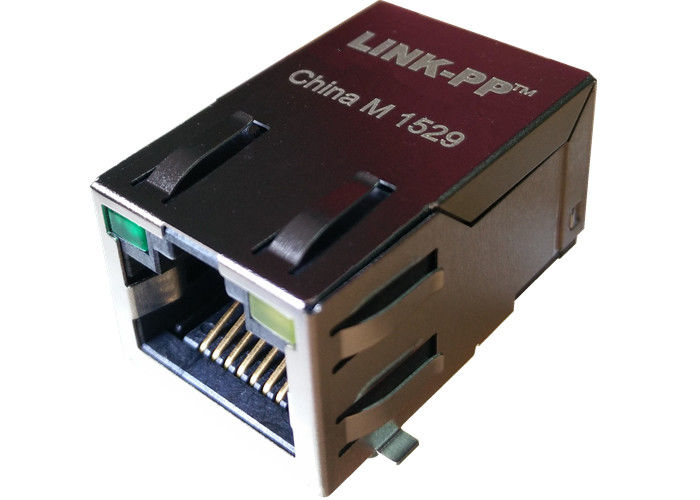

MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Đầu nối RJ45 SMT cấu hình thấp với từ tính tích hợp

Tổng quan nhanh

MIC24120-5101W-LF3 và MIC24121-5101W-LF3 là đầu nối RJ45 gắn bề mặt, cấu hình thấp với từ tính tích hợp, được thiết kế cho các ứng dụng Ethernet 10/100BASE-T. Bằng cách tích hợp biến áp, điện trở trở kháng và tụ điện cao áp vào một kích thước RJ45 nhỏ gọn, các mẫu này làm giảm đáng kể bức xạ EMI, tiết kiệm không gian PCB và nâng cao hiệu quả thiết kế.

Thiết kế mẫu: MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Mẫu sản xuất hàng loạt: LPJXXXXXNL

Các tùy chọn LED và ngón tay EMI có sẵn, làm cho chúng có khả năng thích ứng cao với các yêu cầu khác nhau của khách hàng.

Các tính năng chính

• Tuân thủ tiêu chuẩn
  • Đáp ứng yêu cầu của FCC kết thúcIEEE802.3uTiêu chuẩn RoHS & không chứa chì
  • Ưu điểm về hiệu suất
• Biến áp, điện trở và tụ điện tích hợp cho
  • thiết kế PCB nhỏ gọnĐược tối ưu hóa cho
  • truyền Ethernet 10/100 BASE-T qua cáp Cat5 UTPGiảm bức xạ EMI để cải thiện hiệu suất EMC tổng thể
  • Thiết kế cơ khí & điện
• Có sẵn trong
  • lắp đặt vào (góc phải) hoặc lắp đặt trên (dọc)Vỏ bọc có che chắn để bảo vệ EMI vượt trộiTùy chọn
  • đèn báo LED
  • (Xanh lục 250Ω)Phạm vi nhiệt độ hoạt động: 0℃ đến +70℃ / -40℃ đến +85℃
  • Phạm vi nhiệt độ bảo quản: -25℃ đến +85℃
  • Khả năng chịu Hi-Pot: 1500Vrms TỐI THIỂU
  • Tính linh hoạtĐịnh hướng chốt: chốt tiêu chuẩn xuống
• Có sẵn với hoặc không có ngón tay EMI
  • Hỗ trợ cả
  • lỗ thông
  • và gắn bề mặt kết thúcỨng dụngMIC24120-5101W-LF3 / MIC24121-5101W-LF3 được thiết kế để hỗ trợ nhiều loại thiết bị mạng và truyền thông:

Modem ADSL

Giải pháp LAN trên bo mạch chủ

• Bộ chuyển mạch & Bộ định tuyến Ethernet
• Bo mạch chủ PC
• Điện thoại IP / Cổng VOIP
• Thiết bị truyền dẫn SDH / PDH
• Giải pháp trung tâm cuộc gọi
• Thiết bị Set-Top Box (STB)
• Thiết bị mạng doanh nghiệp
• Lợi thế cạnh tranh
• Hơn 18 năm kinh nghiệm sản xuất

Hơn 2600 nhân viên lành nghề

• Kiểm tra điện 100%
• (không chỉ kiểm tra theo lô)
• Thời gian giao hàng linh hoạtĐược tin dùng bởi các khách hàng lớn trên toàn cầu:
• TI, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF, và hơn thế nữa
• Khả năng ứng dụng EMS liên quanLắp ráp PCB linh hoạt & PCB Rigid-Flex tích hợp

Đóng gói vi điện tử & Chip-On-Board

• Lắp ráp Chip-On-Board & Quang điện tử
• Lắp ráp RF/Không dây & Lắp ráp hệ thống
• Lắp ráp lỗ thông & Gắn bề mặt
