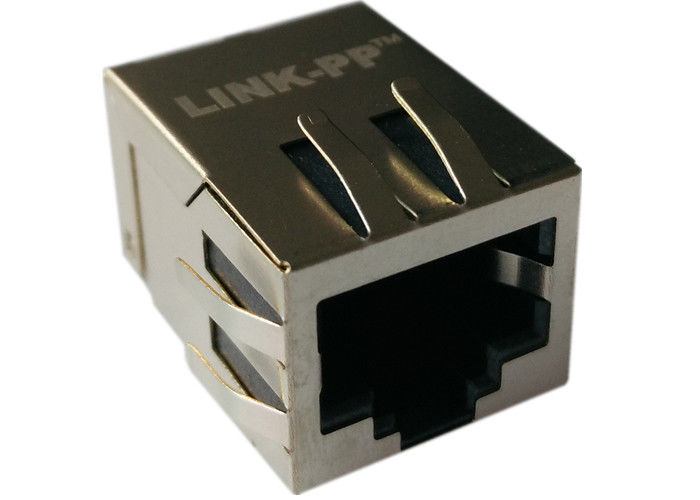

S811-1X1T-06-F / S811-1X1T-A4-F RJ45 Magjack10 / 100BASE-T 1X1 Tab-xuống 6 Pins

Name: S811-1X1T-06-F / S811-1X1T-A4-F RJ45 Magjack10 / 100BASE-T 1X1 Tab-xuống 6 Pins
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: S811-1X1T-06-F / S811-1X1T-A4-F
Price: 372.50 USD
Availability: InStock

Thông tin chi tiết sản phẩm

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: LINK-PP

Chứng nhận: ISO9001,SGS,UL,CE,REACH

Số mô hình: S811-1X1T-06-F / S811-1X1T-A4-F

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 200 máy tính

Giá bán: Supportive&Competitive

chi tiết đóng gói: Reel & Carton

Thời gian giao hàng: cổ phần

Điều khoản thanh toán: TT, NET30/60/90 Ngày

Khả năng cung cấp: 3000000 / tháng

Nhận giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả Sản phẩm

Làm nổi bật:
                                                                                                                                                                                    rj45 smt connector, surface mount rj45 connector


một phần số:	S811-1X1T-06-F / S811-1X1T-A4-F	Xuất xứ Trung Quốc:	SM-LPJ30XXNL
Munafactuer gốc:	LINK-PP	ứng dụng:	10/100 Base-T SMD
Chấm dứt:	Hàn	Đèn LED:	Tùy chọn

một phần số:	S811-1X1T-06-F / S811-1X1T-A4-F
Xuất xứ Trung Quốc:	SM-LPJ30XXNL
Munafactuer gốc:	LINK-PP
ứng dụng:	10/100 Base-T SMD
Chấm dứt:	Hàn
Đèn LED:	Tùy chọn

S811-1X1T-06-F / S811-1X1T-A4-F RJ45 Magjack10 / 100BASE-T 1X1 Tab-xuống 6 Pins

Chi tiết nhanh

CONN MAGJACK 1PORT 100 BASE-T, 10/100 Base-T, AutoMDIX Bề mặt gắn 90 ～ Góc (Phải)

1.RJ-45 cần phải phù hợp với tiêu chuẩn FCC.
2.Complies với yêu cầu của IEEE802.3u tiêu chuẩn.
3.RJ-45 kết nối tích hợp với biến áp / trở kháng điện trở / tụ điện cao áp.
4. Kích thước tương tự như kết nối RJ-45 để tiết kiệm không gian bảng PCB.
5. Giảm bức xạ EMI để cải thiện hiệu suất EMI.
6.Thiết kế truyền 10/100 BASE qua cáp UTP-5.
7. Tuân thủ các yêu cầu ROHS.
8.Operating phạm vi nhiệt độ: 0 ℃ đến + 70 ℃ / -40 ℃ đến + 85 ℃
9.Storage phạm vi nhiệt độ: -25 ℃ đến + 85 ℃.

10. Thiết kế mô hình : 【S811-1X1T-06-F / S811-1X1T-A4-F】

11. Mô hình sản xuất hàng loạt : 【SM-LPJ30XXNL】

MAG.REVERSE LATCH,

LED tùy chọn; EMI-ngón tay Tùy chọn.

Sự miêu tả
CONN MAGJACK 1PORT 100 BASE-T, 10/100 Base-T, AutoMDIX Bề mặt gắn 90 ～ Góc (Phải)

1. Tính năng loại sản phẩm:

1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)

2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc điểm điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn

5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB

6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết

7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,

Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN-on-Bo mạch chủ. Các thiết bị giao tiếp và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp Call Center, hộp set top phức tạp, thiết lập cổng VOIP, giao thức cổng biên, chuyển mạch ethernet nhanh. ..

Lợi thế cạnh tranh

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng EMS

Được xây dựng trong linh hoạt PCB hội; Lắp ráp PCB linh hoạt cứng nhắc; Microelectronic, Flip Chip; Vi điện tử, Chip On Board; Hội đồng quang điện; RF / hội không dây; Thông qua lỗ hội; Surface Mount hội; Hệ thống hội; Lắp ráp bảng mạch in
