Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: 24HSS1041A-2 HF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
thông số kỹ thuật: |
24HSS1041A-2 HF |
Loại máy biến áp: |
Giao diện cách ly và dữ liệu |
Tỷ lệ biến - Chính: thứ cấp: |
Máy phát 1: 1, Máy thu 1: 1 |
Kiểu lắp: |
Gắn bề mặt |
Kích thước / Kích thước: |
13,97mm dài x16,51mm rộng |
Chiều cao - Chỗ ngồi (Tối đa): |
6,60mm |
Mẫu: |
Có sẵn miễn phí |
PN tương tự: |
LP5007NL |
thông số kỹ thuật: |
24HSS1041A-2 HF |
Loại máy biến áp: |
Giao diện cách ly và dữ liệu |
Tỷ lệ biến - Chính: thứ cấp: |
Máy phát 1: 1, Máy thu 1: 1 |
Kiểu lắp: |
Gắn bề mặt |
Kích thước / Kích thước: |
13,97mm dài x16,51mm rộng |
Chiều cao - Chỗ ngồi (Tối đa): |
6,60mm |
Mẫu: |
Có sẵn miễn phí |
PN tương tự: |
LP5007NL |
Tính năng sản phẩm
1Được thiết kế cho các ứng dụng Ethernet gigabit dài đường 1000 BASE-T, đầy đủ.
2. Hỗ trợ 4 cặp cáp loại UTP-5.
3. 1000 BASE ¥T MAGNETICS MODULES
3.Giao diện cáp để cô lập và phát thải chế độ chung thấp.
4Ứng dụng POE với khả năng dòng 350mA.
5. Phù hợp với tiêu chuẩn IEEE 802.3ab cho 1000 BASE-T.
6. Tuân thủ các yêu cầu ROHS & Halogen Free.
7Phạm vi nhiệt độ hoạt động: 0 °C đến + 70 °C hoặc thậm chí - 40 °C đến + 85 °C
Số phần thiết kế:24HSS1041A-2 HF
Số phần sản xuất hàng loạtLP5007NL Tương đương với Trung Quốc
Thông số kỹ thuật điện (25)

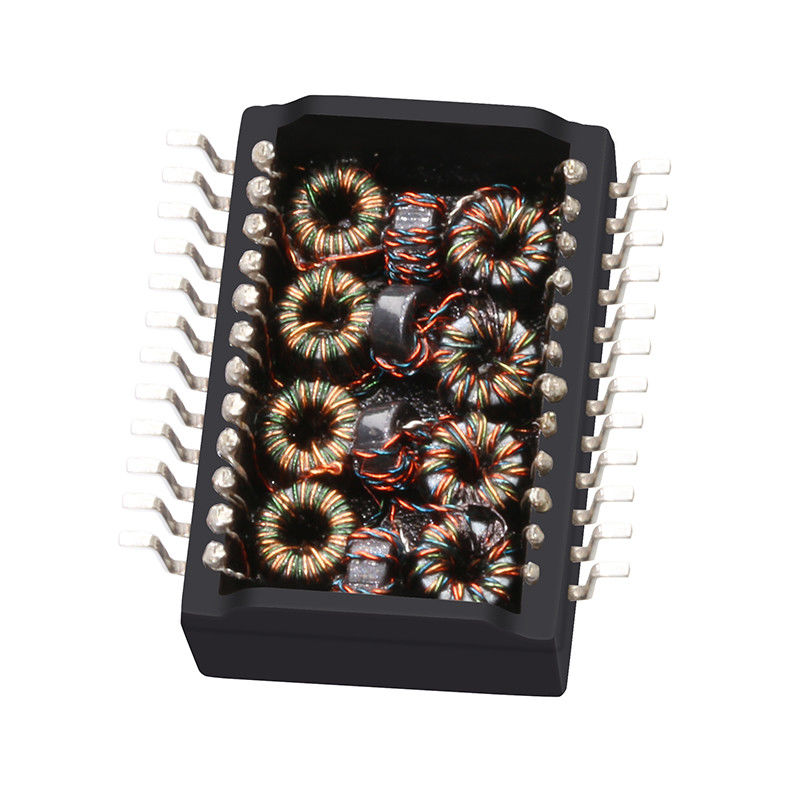

24HSS1041A-2 HF Gigabit Ethernet Transformer 1CT:1CT SMD 1500Vrms LP5007NL
1. Chuyển tỷ lệ 50KHz, 0.5V
Bên chip: Bên đường = 1CT: 1CT +_2%
2. Inductance (Ls) 100KHz, 0,1V, 12mA DC Bias:
Mặt chip: 350uH Min
3. Loss Insertion1-100MHz: -1.4dB tối đa
4. Loss trở lại1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13,1dB Min
60-80MHz: -12dB Min
100MHz: -10dB phút
5. Khác với việc từ chối chế độ thông thường:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB phút
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Chipside đến Line side
Ứng dụng cho người dùng thiết bị đầu cuối
Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như modem ADSL, LAN trên bo mạch chủ.Thiết bị etworking và truyền thông như HUB, thẻ PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL,Các giải pháp trung tâm cuộc gọi, hộp thoại phức tạp, thiết lập cổng VOIP, giao thức cửa ngõ biên giới, chuyển đổi Ethernet nhanh...
Ưu điểm cạnh tranh
18 năm kinh nghiệm sản xuất,
2600 nhân viên,
Xét nghiệm 100%
Thời gian giao hàng linh hoạt
Khách hàng chính
Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF...
Ứng dụng EMS
Bộ PCB linh hoạt tích hợp; Bộ PCB linh hoạt cứng; Microelectronic, Flip Chip; Microelectronic, Chip On Board; Bộ Optoelectronic; Bộ RF / Wireless; Thông qua Bộ lỗ;Lắp đặt mặt đất; Hệ thống lắp ráp; Lắp ráp bảng mạch in
