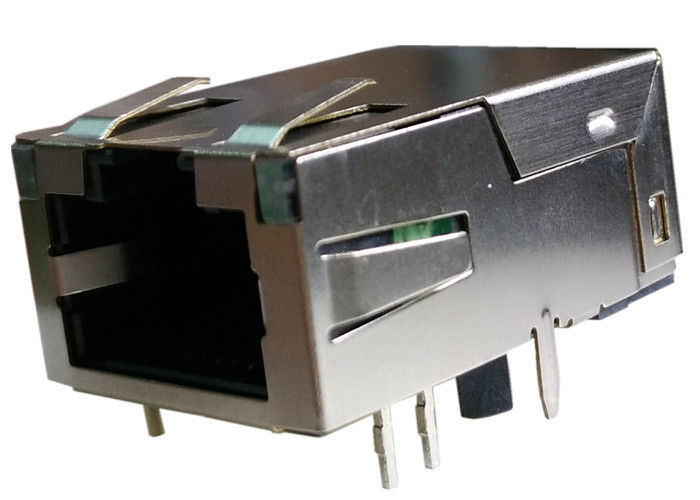

L834-1G1T-S7 Magjack RJ45 Cấu hình thấp 1 cổng 1000 Base-T có chống nhiễu

L834-1G1T-S7 là một mô-đun kết nối tích hợp MagJack có hồ sơ thấp với cấu hình cổng 1x1, tốc độ 1000BASE-T, đèn LED tích hợp, EMI shielding, định hướng tab-down và tuân thủ RoHS.

Tổng quan về L834-1G1T-S7 Low-Profile MagJack

CácL834-1G1T-S7kết hợp đầu nối Ethernet và các thành phần từ tính thành một giải pháp tích hợp duy nhất. Điều này giúp đơn giản hóa bố trí PCB, giảm sự phức tạp của lắp ráp,và hỗ trợ hiệu suất tín hiệu ổn định trong thiết bị mạng tốc độ cao.

Đó làThiết kế tầm trung thấplàm cho nó đặc biệt hữu ích nơi không gian bảng hạn chế, trong khiNhà bảo vệ và tab EMIgiúp giảm nhiễu điện từ trong môi trường ồn ào.

Các thông số kỹ thuật chínhcủa L834-1G1T-S7

Đặc điểm điệncủa ICM L834-1G1T-S7 RJ45

CácL834-1G1T-S7 MagJack tầm thấpđược thiết kế để hỗ trợ truyền tín hiệu Ethernet ổn định và hiệu suất theo hướng tuân thủ.

1. Phong cách

• TP1:1CT: 1CT ± 2%
• TP2:1CT: 1CT ± 2%
• TP3:1CT: 1CT ± 2%
• TP4:1CT: 1CT ± 2%

2Ứng dẫn

• DCL @ 100kHz / 100mVRMS:350μH MIN.tại8mA DC bias(0°C đến 70°C)

3. Mất tích nhập

• 0.1 MHz đến 1 MHz:-1,1 dB tối đa
• 1MHz đến 65MHz:-0,5 dB tối đa
• 65 MHz đến 100 MHz:-0,8 dB tối đa
• 100MHz đến 125MHz:-1,2 dB tối đa

4. Lợi nhuận Loss

• 0.5 MHz đến 40 MHz:-18 dB
• 40MHz đến 100MHz:-12 + 20LOG ((f/80MHz) dB

5. Quyết định từ chối chế độ chung

• 100kHz đến 100MHz:-30 dB phút

6. Phương thức chung để loại bỏ chế độ khác biệt

• 100kHz đến 100MHz:-35 dB phút

7- Giao tiếp qua đường.

• 1MHz đến 100MHz:-30 dB phút

8. Hipot / điện áp cách ly

• 1500 Vrms
• 100% sản xuất được kiểm tra để tuân thủIEEE 802.3 yêu cầu cách ly

9. Đèn LED Điện thông số kỹ thuật

• LED 1 & LED 2
• Điện áp phía trước (Xanh):2.2V typ. ở IF = 20mA
• Độ dài sóng chủ đạo (Xanh):570nm điển hình ở IF = 20mA

L834-1G1T-S7 Hình vẽ

FAQ về L834-1G1T-S7 Low-Profile MagJack

Nếu dự án của bạn cần mộtMagJack tầm thường, aMô-đun kết nối 1x1 1000BASE-T, hoặc mộtJack Ethernet tích hợp được bảo vệ với đèn LED,L834-1G1T-S7cung cấp một giải pháp nhỏ gọn và đáng tin cậy.và cấu trúc lỗ thông qua tab-down làm cho nó một sự lựa chọn thực tế cho phần cứng mạng hiện đại và thiết bị truyền thông nhúng.

1L834-1G1T-S7 là gì?

CácL834-1G1T-S7là mộtMô-đun kết nối tích hợp MagJack có hồ sơ thấpcho1000BASE-T Gigabit Ethernetcác ứng dụng.

2. L834-1G1T-S7 phù hợp với Gigabit Ethernet?

Phải, nó được thiết kế cho1000BASE-Tsử dụng, làm cho nó phù hợp với giao diện Gigabit Ethernet.

3L834-1G1T-S7 có bao gồm đèn LED không?

Vâng, bao gồmđèn LED tích hợpvớiLoại đèn LED G/Gđể chỉ ra mối liên hệ/hoạt động.

4L834-1G1T-S7 có được bảo vệ không?

Vâng, bao gồmCác tab EMIvà một cấu trúc được bảo vệ để giúp giảm nhiễu điện từ.

5Phong cách lắp đặt của L834-1G1T-S7 là gì?

Nó sử dụng mộtCây gắn lỗ xuyênthiết kế cho việc lắp đặt PCB ổn định.

6L834-1G1T-S7 có phù hợp với RoHS không?

Vâng, đúng vậy.Phù hợp với RoHS.
