Giắc cắm dọc V890-1RX1-A1 1000 Auto-T AutoMDIX thông qua lỗ LPJD0834BUNL

Chi tiết nhanh

FastJack ™ 1x1 Gigabit Gigabit

1.Gigabit (10/100/1000) Ethernet Ethernet
2.IEEE802.3ab Tuân thủ
3.350uH tối thiểu OCL ở 8mA DC Xu hướng trên phạm vi nhiệt độ đầy đủ
4.30 Mạ Vàng Mạ vàng (tối thiểu) trên Danh bạ
Kiểm tra tuân thủ 5.100%
6.1500Vrms Hi-Pot

7..Mô hình thiết kế: 【 V890-1RX1-A1 】

8..Mô hình sản xuất hàng loạt: 【 LPJD0834BUNL 】

MAG., REVERSE LATCH, LED tùy chọn, EMI-finger Tùy chọn.

Sự miêu tả

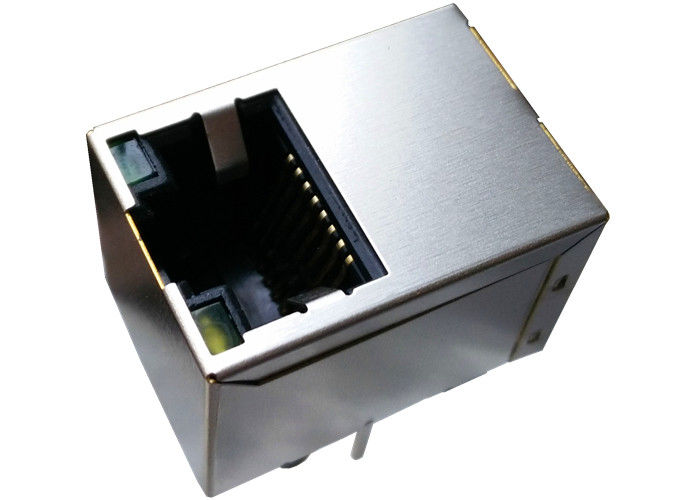

Giắc cắm V8 dọc V890-1RX1-A1 1Port 1000 Base-T AutoMDIX qua lỗ

1. Đặc điểm loại sản phẩm:

1) Loại sản phẩm = Đầu nối
2) Loại Jack = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng gắn PCB = Mục bên (Góc phải) / Mục trên (dọc)

2. Phụ kiện cơ khí:
1) Cấu hình Jack = 1 x 1

3. Đặc tính điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới cùng = Không có
2) Phương pháp chấm dứt = Hàn

5. Các tính năng liên quan đến cơ thể:
1) Cấu hình cổng = Đơn / Đa
2) Ngón tay EMI -Top và Sides = Có / Không có
3) Định hướng chốt = Tiêu chuẩn - Chốt xuống
4) Chiều dài đuôi PCB

6. Liên hệ tính năng liên quan:
1) Đã tải trước = Có
2) Loại chấm dứt liên hệ = Thông qua lỗ / Bề mặt gắn

7. Các tính năng liên quan đến nhà ở:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Quá trình hàn không chì = Chất hàn sóng có khả năng 240 ° C,

Hàn sóng có khả năng 260 ° C, Hàn sóng có khả năng 265 ° C

Reflow-hàn tùy chọn;
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED bên trái (Vị trí số 1) = Xanh lục - Điện trở 250 ohm
2) Màu đèn LED bên phải (Vị trí số 2) = Xanh lục - Điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Mặt bằng
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Ứng dụng cho người dùng thiết bị đầu cuối

Được thiết kế để hỗ trợ các ứng dụng, như modem ADSL, LAN-on-Motherboard. Các thiết bị kết nối và liên lạc như HUB, thẻ PC, Switch, Bộ định tuyến, PC Mainboard, SDH, PDH, Điện thoại IP, modem xDSL, Giải pháp trung tâm cuộc gọi, Hộp đầu bảng phức tạp, thiết lập cổng VOIP, Giao thức cổng nối, chuyển đổi ethernet nhanh. ..

Lợi thế cạnh tranh

18 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt

Khách hàng chủ yếu

Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Ứng dụng EMS

Tích hợp hội PCB linh hoạt; Lắp ráp PCB cứng nhắc; Vi điện tử, Flip Chip; Vi điện tử, Chip On Board; Hội quang điện tử; RF / Hội không dây; Thông qua hội lỗ; Bề mặt lắp ráp bề mặt; Hệ thống hội; Lắp ráp bảng mạch in
