Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: DA4S103A4
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 60 nghìn
Giá bán: $1.1-$12
chi tiết đóng gói: CÁI MÂM
Thời gian giao hàng: Chứng khoán
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 180 nghìn / tháng
Part Number: |
DA4S103A4 |
Connector Type: |

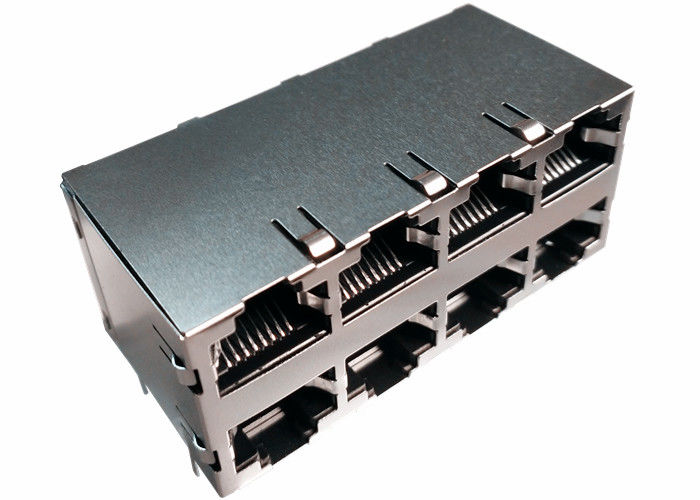

Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1. Vật liệu nhựa: Nhựa nhiệt dẻo (UL 94V-0), Vỏ màu đen.
2. Tấm chắn kim loại: Đồng thau, dày 30 inch, Niken.
3. Dây lò xo: Đồng phosphor.
4. Chân hàn: 0.5x0.35mm, Đồng phosphor mạ thiếc.
5. Độ bền: Tối thiểu 750 chu kỳ giao phối.
Tuân thủ các yêu cầu của tiêu chuẩn IEEE 802.3ab.
Đầu nối RJ-45 tích hợp với biến áp/điện trở trở kháng/tụ điện cao áp.
Kích thước tương tự như đầu nối RJ-45 để tiết kiệm không gian bảng mạch PCB.
Giảm bức xạ EMI để cải thiện hiệu suất EMI.
Thiết kế cho truyền 1000BASE qua cáp UTP-5.
Tuân thủ các yêu cầu của ROHS.
Phạm vi nhiệt độ hoạt động: 0℃ đến +70℃.
Phạm vi nhiệt độ bảo quản: -25℃ đến +85℃.
| Thông số | Thông số kỹ thuật |
|---|---|
| Tỷ lệ vòng dây (±2%) | TX: 1CT : 1CT, RX: 1CT : 1CT |
| Tổn hao chèn | 1–100 MHz: ≤ -1.0 dB |
| Tổn hao phản hồi | 1–30 MHz: ≥ -18 dB40 MHz: ≥ -16 dB50 MHz: ≥ -14.8 dB60–80 MHz: ≥ -12.5 dB100 MHz: ≥ -10 dB |
| Xuyên âm (NEXT) | 0.5–10 MHz: ≥ -50 dB30 MHz: ≥ -40 dB50 MHz: ≥ -35 dB100 MHz: ≥ -30 dB |
| Độ tự cảm mạch hở (OCL) | ≥ 350 µH @ 100 KHz, 0.1 V với 8 mA DC Bias |
| DCMR (Khả năng loại bỏ chế độ chung vi sai) | 0.3–30 MHz: ≥ -50 dB60 MHz: ≥ -45 dB100 MHz: ≥ -40 dB |
| Hi-Pot (Điện áp cách ly) |
1500 Vrms (Sơ cấp đến Thứ cấp) |
