Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: ISO9001,SGS,UL,CE,REACH,RoHS
Số mô hình: RJP-003TC1
Tài liệu: LPJ4284CNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.09-$1.85
chi tiết đóng gói: Kích thước thùng carton / 32 * 30 * 31cm, GW / thùng / 8,5kg, Số lượng / thùng / 1200 chiếc, SPQ / 5
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000000 / tháng
Phần Không: |
RJP-003TC1 |
Thay thế: |
LPJ4284CNL |
Loại kết nối: |
RJ45 có nam châm |
Ứng dụng: |
10/100 Cơ sở-T |
Kiểu lắp: |
Qua lỗ |
Định hướng: |
90 ～ góc (phải) |
Chấm dứt: |
Hàn |
Tài liệu: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
Phần Không: |
RJP-003TC1 |
Thay thế: |
LPJ4284CNL |
Loại kết nối: |
RJ45 có nam châm |
Ứng dụng: |
10/100 Cơ sở-T |
Kiểu lắp: |
Qua lỗ |
Định hướng: |
90 ～ góc (phải) |
Chấm dứt: |
Hàn |
Tài liệu: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |

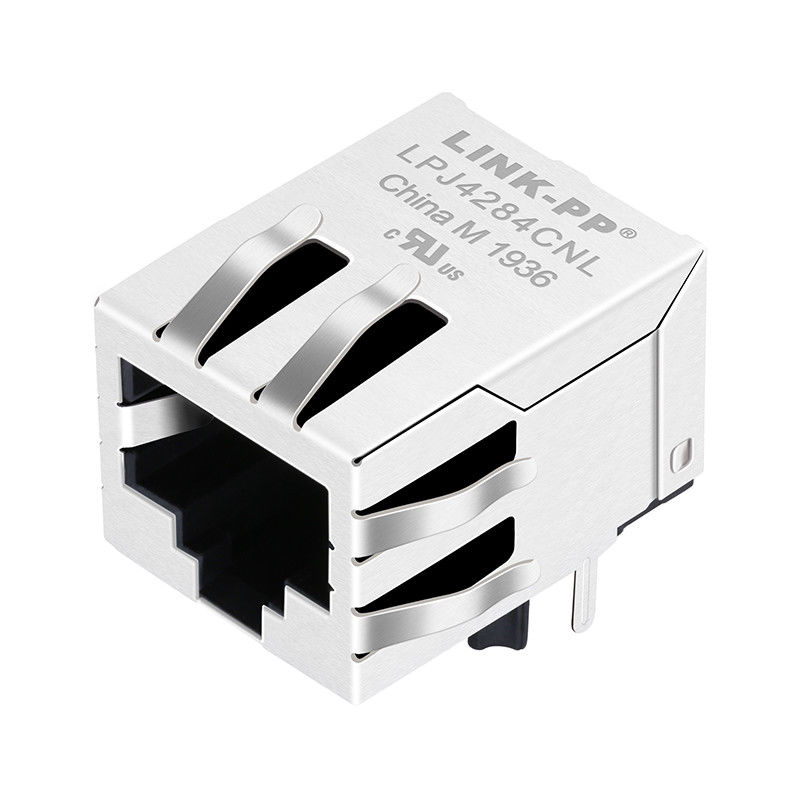

RJP-003TC1 là RJ45 MagJack 10/100Base-T một cổng có tích hợp từ tính và hỗ trợ PoE. Hoàn toàn tương thích với LINK-PP LPJ4284CNL.
RJP-003TC1 là đầu nối Ethernet RJ45 một cổng có từ tính tích hợp, được thiết kế cho các ứng dụng Fast Ethernet 10/100Base-T.
Nó hỗ trợ IEEE 802.3af PoE, cung cấp cả khả năng truyền dữ liệu và cấp nguồn qua một cáp Ethernet.
Model này hoàn toàn tương thích với LINK-PP LPJ4284CNL, khiến nó trở thành thiết bị thay thế lý tưởng cho các thiết kế mạng, công nghiệp và hệ thống nhúng.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| RJP-003TC1 RJ45 MagJack có nam châm tích hợp cho Ethernet 10/100Base-T | |
| Loại sản phẩm | RJ45 MagJack (Từ tính tích hợp) |
| Mã sản phẩm | RJP-003TC1 |
| Tiêu chuẩn Ethernet | 10/100Base-T |
| Số cổng | Cổng 1 × 1 |
| Loại kết nối | RJ45 8P8C |
| Cấu hình từ tính | 1CT:1CT (TX/RX) |
| Hỗ trợ PoE | IEEE 802.3af |
| Tùy chọn đèn LED | Không có |
| Che chắn | Được bảo vệ bằng tab EMI |
| Kiểu lắp | Xuyên lỗ (THT) |
| Hướng vào | Lối vào bên |
| Định hướng chốt | Tab xuống |
| Mạ tiếp xúc | Vàng 6u" / 15u" / 30u" |
| Nhiệt độ hoạt động | –40°C đến +85°C |
| Duy trì PCB | bài viết chữ T |
| Sự tuân thủ | RoHS, UL, TIẾP CẬN |
Các sản phẩm RJ45 MagJack trải qua quá trình kiểm tra toàn diện về điện, tính toàn vẹn tín hiệu, PoE, cơ học và môi trường để đảm bảo tuân thủ đầy đủ các tiêu chuẩn Ethernet IEEE 802.3 và độ tin cậy lâu dài.
▷Kiểm tra hiệu suất điện
Mỗi RJ45 MagJack đều được kiểm tra điện áp chịu được điện môi (Hi-Pot), điện trở cách điện, độ chính xác của tỷ số vòng dây, độ tự cảm mạch hở, độ tự cảm rò rỉ và điện trở DC để đảm bảo cách ly thích hợp, tính toàn vẹn tín hiệu và hiệu suất nguồn PoE tuân thủ các tiêu chuẩn IEEE 802.3.
▷Xác minh tính toàn vẹn tín hiệu
Hiệu suất tín hiệu được xác thực thông qua suy hao chèn, suy hao phản hồi, nhiễu xuyên âm đầu cuối và đầu cuối (NEXT/FEXT) và kiểm tra tỷ lệ loại bỏ chế độ chung (CMRR) để đảm bảo truyền dữ liệu Ethernet ổn định trên dải tần số được chỉ định.
▷Kiểm tra độ tin cậy PoE
Đối với các ứng dụng Cấp nguồn qua Ethernet, MagJack được kiểm tra khả năng dòng điện một chiều liên tục, độ ổn định khi cắm nguồn và độ tăng nhiệt khi tải để đảm bảo cung cấp điện an toàn và đáng tin cậy theo yêu cầu của IEEE 802.3af.
▷Kiểm tra độ bền cơ học
Độ tin cậy cơ học được xác minh thông qua thử nghiệm chu trình ghép nối và không ghép nối, đo điện trở tiếp xúc, đánh giá lực giữ phích cắm và kiểm tra khả năng hàn để đảm bảo độ bền lâu dài và lắp ráp PCB an toàn.
▷Kiểm tra môi trường và độ tin cậy
Sản phẩm phải trải qua thử nghiệm chu kỳ nhiệt độ vận hành (–40°C đến +85°C), sốc nhiệt, tiếp xúc với nhiệt độ cao/độ ẩm cao, độ rung và sốc cơ học để xác nhận hiệu suất ổn định trong điều kiện môi trường khắc nghiệt.
▷EMI, Kiểm tra an toàn và tuân thủ
Hiệu quả che chắn, tính liên tục nối đất, tính dễ cháy của vật liệu (UL 94 V-0) và độ chính xác về kích thước được kiểm tra để đáp ứng các yêu cầu tuân thủ quy định, an toàn và kiểm soát EMI.
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Chiều cao | 13,30 – 13,40mm |
| Chiều dài | 21,25 – 21,30mm |
| Chiều rộng | 15,90 – 15,93 mm |
| Trọng lượng tịnh | Xấp xỉ. 0,007kg/cái |
| Bao bì | 50 cái/khay; 1200 cái/thùng |
| Kích thước thùng carton | 32 × 30 × 31 cm |
| tổng trọng lượng | Xấp xỉ. 8,5 kg / Thùng |
|
