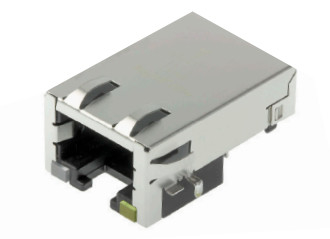

1840437-1 Máy kết nối Gigabit RJ45 giữa máy bay được bảo vệ bằng đèn LED

1840437-1 MagJacks (ICM) là giắc cắm từ tính RJ45 1x1 Gigabit 1000BASE-T với thiết kế bù đắp cấu hình thấp, cấu hình cổng tab xuống, đèn chỉ báo LED, tab EMI và tuân thủ RoHS.

Các tính năng của 1840437-1 RJ45 có Từ tính

các1840437-1 MagJackslà một1x1 Gigabit MagJack (ICM)được thiết kế để đáng tin cậyEthernet 1000BASE-Tkết nối trong thiết bị mạng và truyền thông nhỏ gọn. Với mộtcấu trúc bù đắp, cấu hình thấp,cấu hình cổng tab xuống, Vàđèn LED tích hợp, MagJack này lý tưởng cho các ứng dụng yêu cầu hiệu suất tín hiệu ổn định, bố cục PCB tiết kiệm không gian và khả năng hiển thị trạng thái liên kết/hoạt động rõ ràng.

Được thiết kế cho các thiết kế bảng hiện đại,1840437-1kết hợp các chức năng kết nối từ tính và RJ45 thành một giải pháp tích hợp. Nó cũng bao gồmtab EMIđể cải thiện việc kiểm soát tiếng ồn, mộtgắn xuyên lỗthiết kế để duy trì cơ học mạnh mẽ, vàTuân thủ RoHScho việc sản xuất có trách nhiệm với môi trường.

các1840437-1 MagJackssản phẩm được xây dựng dựa trên bộ tính năng thực tế dành cho thiết kế Ethernet cấp bo mạch:

• Hiệu suất Gigabit:Được tối ưu hóa hoàn toàn cho mạng 1000BASE-T, đảm bảo truyền dữ liệu tốc độ cao mà không bị mất gói.
• Thiết kế tiết kiệm không gian:Cấu trúc cấu hình thấp ở mặt phẳng giữa/bù đắp được thiết kế đặc biệt cho các thiết bị mỏng và vỏ nhỏ gọn.
• Che chắn vượt trội:Được trang bị các tab EMI tích hợp để giảm nhiễu và cách ly tín hiệu tuyệt vời.
• Chẩn đoán tích hợp:Đèn LED 3w-OG/Y (Cam/Xanh lục, Vàng) tích hợp cung cấp trạng thái liên kết và hoạt động mạng rõ ràng ngay lập tức.
• Tuân thủ ngành:Tuân thủ 100% RoHS, đáp ứng các tiêu chuẩn sản xuất và môi trường toàn cầu.

Thông số kỹ thuật của đầu nối RJ45 mặt phẳng giữa

1840437-1 Bản vẽ:

1. 1840437-1 Bản vẽ - Cơ khí

2. Bản vẽ 1840437-1 - Sơ đồ

3. Bản vẽ 1840437-1 - BỐ TRÍ PCB ĐỀ XUẤT

Vật liệu của Đầu nối RJ45 mặt phẳng giữa 1840437-1:

1. Nhà ở:Nylon nhiệt độ cao (FR2G30BL), Màu đen, Xếp hạng dễ cháy UL 94V-0
2. Lá chắn:Đồng thau, dày 0,20mm, được mạ trước tối thiểu 0,76 um Niken bán sáng; Bài viết được nhúng bằng chất hàn tối thiểu 2,54um ở các chân nối đất.
3. Liên hệ:Đồng photphor, dày 0,25mm với I.27um Min Tổng thể mạ niken và mạ vàng chọn lọc I.27um min ở giao diện giao phối
4. Đuôi hàn:Dày 0,25mm, Đồng Phosphor, I.27um Min Tổng thể Tấm lót Niken 3um Min Matte Tin Plate.
5. DẪN ĐẾN:Ống kính Epoxy khuếch tán, dây dẫn khung thép carbon vuông 0,50mm được mạ sẵn bằng bạc tối thiểu 2,03um trên tấm lót niken tối thiểu I.02um trên tấm lót đồng I.02um tối thiểu; Bài được mạ bằng thiếc mờ tối thiểu 2,54um.

Ứng dụng của đầu nối Gigabit RJ45

Do kích thước nhỏ gọn và khả năng Gigabit mạnh mẽ, 1840437-1 MagJack rất được các kỹ sư thiết kế săn đón:

• Bộ chuyển mạch và bộ định tuyến mạng cấu hình mỏng
• Máy tính công nghiệp và Máy tính bảng đơn (SBC)
• Thiết bị viễn thông và mạng
• Hộp giải mã tín hiệu và Bộ chia tín hiệu nhà thông minh
• Cổng IoT và hệ thống nhúng
