Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: H1263NL / HX2019NLT
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Đặc điểm kỹ thuật-1: |
H1263NL |
Đặc điểm kỹ thuật-2: |
HX2019NL |
Ethernet: |
10/100 nhanh |
POE: |
350mA |
Port: |
Độc thân |
Hipot: |
1500 |
P3: |
HX2019NLT |
PN tương đương: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Đặc điểm kỹ thuật-1: |
H1263NL |
Đặc điểm kỹ thuật-2: |
HX2019NL |
Ethernet: |
10/100 nhanh |
POE: |
350mA |
Port: |
Độc thân |
Hipot: |
1500 |
P3: |
HX2019NLT |
PN tương đương: |
LP2019ANL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |

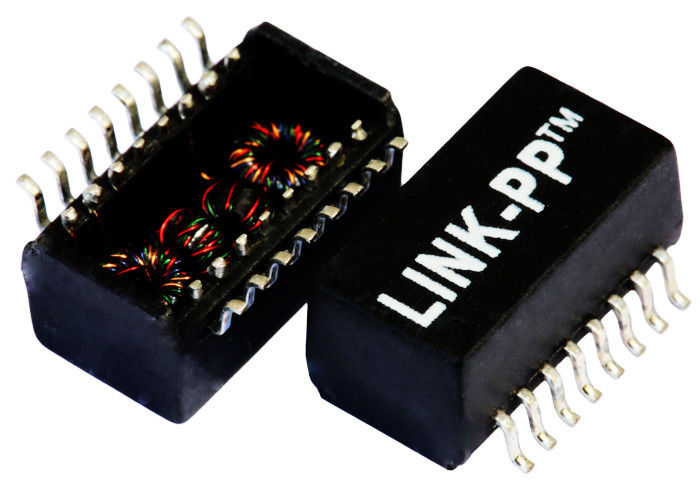

H1263NL SIN 100 P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE từ tính HX2019NLT
1.1Port Lan biến áp
2.ColiCấu trúc: Hình xuyến
Biến áp 3.100base-t
4.SMD, 16 pins
5. RoHS nhiệt độ reflow nhiệt độ đánh giá 245 ° C °
6. Hiệu suất tuân thủ IEEE 802.3af / ANSI X3.263
7. Được thiết kế cho điện thoại IP hoặc ứng dụng chuyển đổi
10 / 100Base-TX Mô-đun từ trường VoIP & POWER trên ETHERNET (PoE)
Thông số kỹ thuật điện (25)
Tỷ lệ 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
2. mất mất:
0.1-100MHz: -1.0dB MAX
3.Return Loss:
0.1-30 MHz: -18dB MIN
30-60MHz: -13dB MIN
60-80MHz: -12dB PHÚT
4.Crosstalk:
0,1-100 MHz: -35dB MIN
5.DCMR:
30MHz: -42dB MIN
60MHz: -36dB MIN
100MHz: -33dB MIN
6. CMRR:
1-100MHz: -40dB TYP
7.L: 1-3,6-8:
350uH MIN 100 KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 OHM MAX
9.LK:
1-3 (Tie: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (Tie: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
11. Điện áp cách ly: 1500Vrms
12. Nhiệt độ hoạt động: -40 ℃ ～ + 85 ℃.
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
| H1263NL SIN 100 P 1: 1 SMT 10 / 100BASE-TX HX2019NL VoIP PoE từ tính HX2019NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
