Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: TG1G-S012NZRL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Mục không: |
TG1G-S012NZRL |
Loại: |
Máy biến áp Gigabit Rj45 |
Biến tỷ lệ: |
1CT : 1CT |
gắn kết: |
Gắn bề mặt |
Kích thước / Kích thước: |
Dài 17,7mm x Rộng 15,8mm |
Chiều cao - Chỗ ngồi (Tối đa): |
6.6mm |
PN cũ: |
TG1G-S012NZRL |
Khối lượng PN: |
LP6062ANL |
Lưu trữ Disponibili: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
Mục không: |
TG1G-S012NZRL |
Loại: |
Máy biến áp Gigabit Rj45 |
Biến tỷ lệ: |
1CT : 1CT |
gắn kết: |
Gắn bề mặt |
Kích thước / Kích thước: |
Dài 17,7mm x Rộng 15,8mm |
Chiều cao - Chỗ ngồi (Tối đa): |
6.6mm |
PN cũ: |
TG1G-S012NZRL |
Khối lượng PN: |
LP6062ANL |
Lưu trữ Disponibili: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu |
| TG1G-S012NZRL => LP6062ANL | Vòng 1CT:1CT | Biến áp rời Gigabit | 1000 Base-T SMT |
Biến áp rời Gigabit Ethernet
Tuân thủ IEEE802.3ab/af
Được công nhận UL/EN60950
Kiểm tra điện 100%
1500Vrms Hi-Pot
Kết cấu khung mở được cấp bằng sáng chế
Biến áp Halo TG1G-S012NZRL

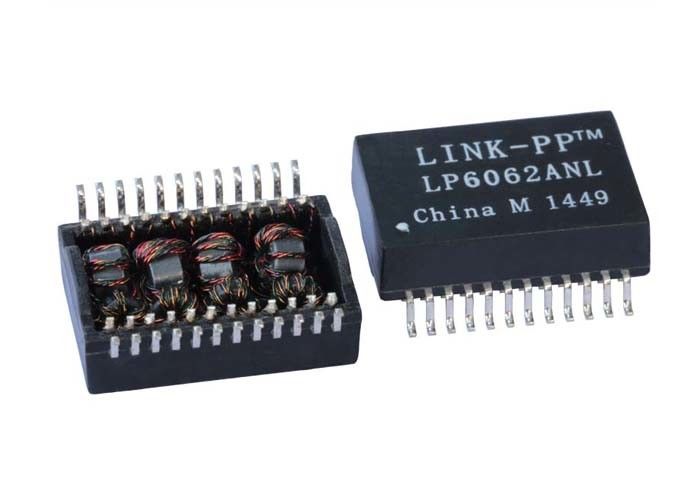

LINK-PP LP6062ANL Cross
☛ Nhà thiết kế và sản xuất trong 18 năm.
☛ 2500 Công trình, 4 nhà máy
☛ Chắc chắn vượt qua Fluke máy phân tích mạng
☛ Hàng trong kho 4 tuần.
☛ Thiết kế linh hoạt theo thông tin yêu cầu của khách hàng mà không mất thêm phí.
| Số cổng | Ứng dụng | Tỷ lệ vòng | Cấp nguồn qua Ethernet |
| GE đơn | 1G Ethernet | 1:1 | IEEE 802.3/IEEE 802.3af |
| Đóng gói | Hướng tab | Loại gắn | Hoàn thiện tiếp xúc |
| Cuộn, Thùng carton | -- | SMT/SMD | -- |
| Số chân | Che chắn | Điện áp cách ly | Màu LED |
| 24 Chân | -- | 1500 Vrms | --- |
Thông số kỹ thuật điện @25℃
1.Suy hao chèn (dB Tối đa):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2.Suy hao phản xạ (dB Tối thiểu @100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG(f/80MHz)
3.Xuyên âm (dB Tối thiểu):
0.3-100MHz: -33-20LOG(f/100MHz)
4.CM TO CM REJ:
0.3-100MHz: -30dB Tối thiểu
5. CM TO DM REJ:
0.3-100MHz: -35dB Tối thiểu
6. Tỷ lệ vòng:
PRI:SEC= 1CT:1CT ±2%P7.Độ tự cảm (100KHz/0.1V@11mA): 350uH Tối thiểu
8. Dòng điện DC cân bằng:
350mA Tối đa @ 57VDC Liên tục
9.Hipot: 1500Vrms/0.5mA
10. Nhiệt độ hoạt động: -40℃～+85℃.
GHI CHÚ:
1. Mô-đun biến áp Gigabit với Tùy chọn cấp nguồn qua Ethernet
2. Đáp ứng thông số kỹ thuật IEEE 802.3af
3. Đối với bộ phận RoHS, thêm hậu tố NL
4.RoHS"NL" xếp hạng hàn đỉnh 260℃%%P5℃.
