Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: S558-5999-AR-F
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
PN.1: |
S558-5999-AR-F |
gia đình: |
Máy biến áp xung |
Tỉ lệ lần lượt: |
Máy phát 1CT: 1CT, Máy thu 1CT: 1CT |
Kích thước / kích thước: |
17,7mm L x 15,8mm W |
Hipot: |
1500V |
Sản xuất hàng loạt: |
LP5004NL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
PN.1: |
S558-5999-AR-F |
gia đình: |
Máy biến áp xung |
Tỉ lệ lần lượt: |
Máy phát 1CT: 1CT, Máy thu 1CT: 1CT |
Kích thước / kích thước: |
17,7mm L x 15,8mm W |
Hipot: |
1500V |
Sản xuất hàng loạt: |
LP5004NL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

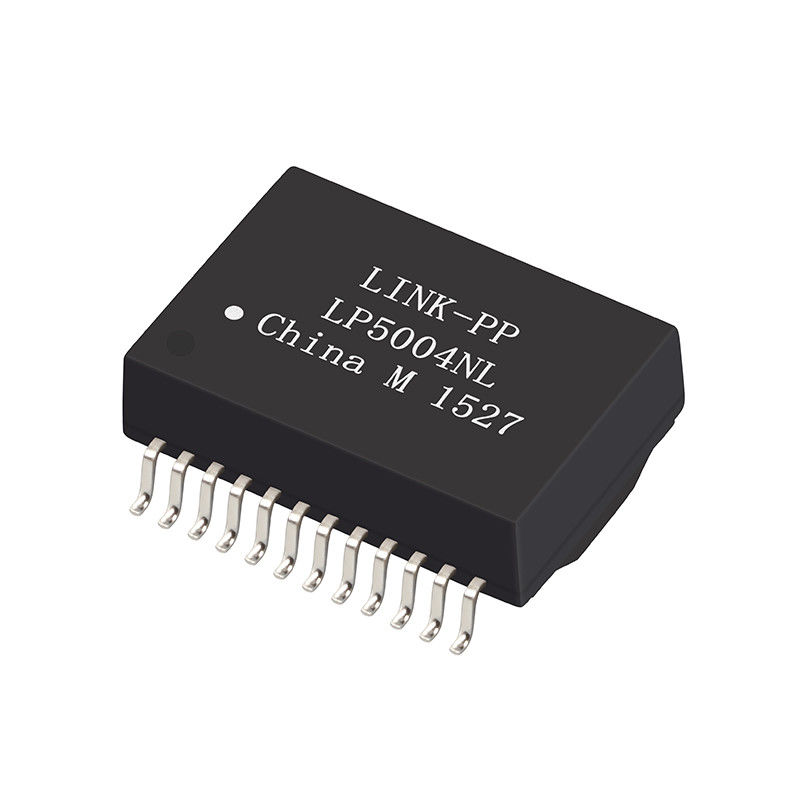

S558-5999-AR-F Bel Cầu chì | Bảng dữ liệu / Giá Đặc điểm kỹ thuật / 3D | Gigabit Biến áp | Chữ thập LP5004NL |
Thông số kỹ thuật điện @ 25 ° C
1CT: 1CT Transmitter, 1CT: 1CT Receiver
Bề mặt gắn kết XFRMR MOD LAN GIGABIT EXTEMP 24P
Chì miễn phí / RoHS Compliant S558-5999-AR-F 1000Base-T
Điện cảm OCL: 350uH Min @ 100KHz 0.2V 8mA DC BIAS,
Khả năng hiện tại 350mA
Rò rỉ điện cảm: 0.50uH Max @ 100KHz 0.2V
Điện dung liên kết: 25PF TYP @ 100KHz 0.2V
DC kháng: 0.9Ω Max
Tỷ lệ rẽ: 1CT: 1CT ± 5%
Phân cực: 2-23,5-20, 8-17,11-14Trong giai đoạn
Mất mát trở lại 0,5-30 MHz - 18dB Min
40,0MHz - 14,4 dB Min
50,0MHz - 13,1 dB Min
60-80MHz - 12,0 dB Min
Cross Talk: 0,50-60MHz - 40dB Min
60-100MHz -35dB Min
Loại bỏ chế độ chung: 0.5-100MHz - 20dB Min
Cách ly HI-POT: 1500VAC 1mA 1S
Loại sản phẩm: Sản phẩm xanh & Sản phẩm miễn phí halogen
Nhiệt độ hoạt động: -40 ℃ TO ＋ 85 ℃
| Biến áp Gigabit S558-5999-AR-F, LP5004NL Lan 1000Base-T Xfrmr 24 Pins SMT | |||
|---|---|---|---|
| S558-5999-AR-F | HN2436G | 749020020A | S558-5999-AR-F |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | HN2436G |
| HX2326NL | 749020023 | S558-5999-AR-F | 749020023 |
| HN2436G | HN2436G | S560-6600-GG | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | S558-5999-AR-F | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
GHI CHÚ:
1. Được thiết kế để hỗ trợ ứng dụng, chẳng hạn như SOHO (ADSL
modem), LAN-on-Bo mạch chủ (LOM), hub và Switch.
2. với tỷ lệ lượt khác nhau.
3.350uH min OCL với 8mA thiên vị hiện tại.
4.RoHS "NL" đỉnh hàn xếp hạng 255 ± 5 ℃.
