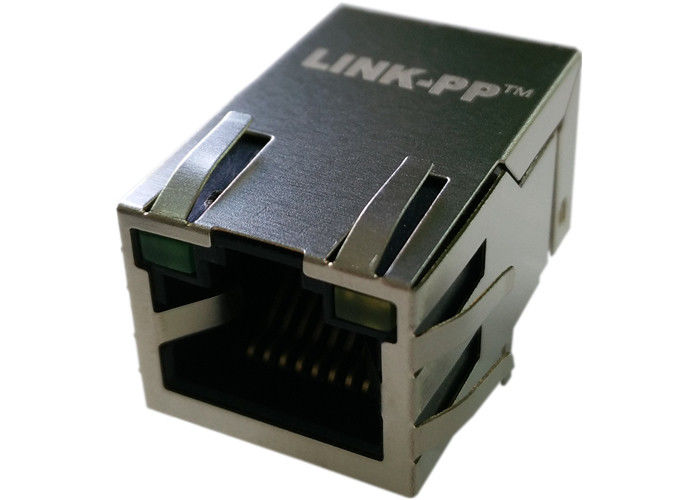

47F-1205GYD2 RJ45 10/100 BASE-T Jack với mô-đun từ tính 1CT: 1CT chuyển tỷ lệ

47F-1205GYD2 RJ45 10/100 BASE-T Jack với mô-đun từ tính 1CT: 1CT chuyển tỷ lệ

47F-1205GYD2 YDS Chữ thập / PDF / bảng dữ liệu / Giá / 3D / Chữ thập

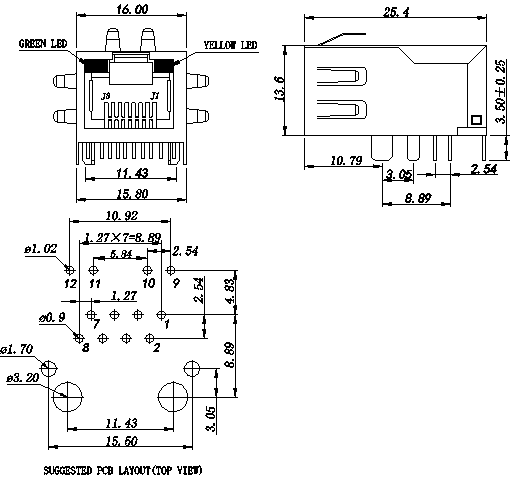

RJ45 10/100 BASE-T JACK W ITH TỪ MODULE
TÍNH NĂNG, ĐẶC ĐIỂM
● Tab 1X1, 1 "RJ45 dài với từ tính bên trong
● Có sẵn các phiên bản pin tín hiệu 8 hoặc 6 chân
● Có sẵn và không có đèn LED
● Phù hợp với cáp Fast Ethernet CAT 5 & 6 hoặc UTP tốt hơn
● Từ tính nội bộ được kiểm tra bằng điện 100% cho HI-POT và chức năng
● 350 µH tối thiểu OCL với dòng điện phân cực 8 mA
● Được công nhận bởi UL 60950-1
Vật liệu nhà ở:
VẬT LIỆU: NYLON GF (Fr50) UL94V-0 STANDARD COLOR: BLACK
Chèn tài liệu:
VẬT LIỆU: Phos-Bronze C5210 EH --- Độ dày 0.35mm
Chèn –PBT GF UL94V-0
1. GẠCH (1) NICKEL
2.PLATING (2) 100% Sn
3.PLATING (3) GOLD (3u ＂～ 50u＂)
Vật liệu tấm: PBT GF UL 94V-0
Liên hệ với pin
VẬT LIỆU: Phos-Bronze C5191 --- Độ dày 0.35mm
1. GẠCH (1) NICKEL
2.PLATING (2) 100% Sn
Vật liệu che chắn: BRASS C2680 PLATING NICKEL
Thời gian hoạt động: 750 Cycles MIN.
Môi trường
Nhiệt độ lưu trữ: -40 ℃ TO + 85 ℃
Nhiệt độ hoạt động: 0 ℃ đến + 70 ℃
MATES VỚI MODUGAR MODULAR CHUYỂN ĐỔI CHO FCC PART 68, SUBPARTF

KIỂM TRA THỬ NGHIỆM (25 ± 5 ℃)

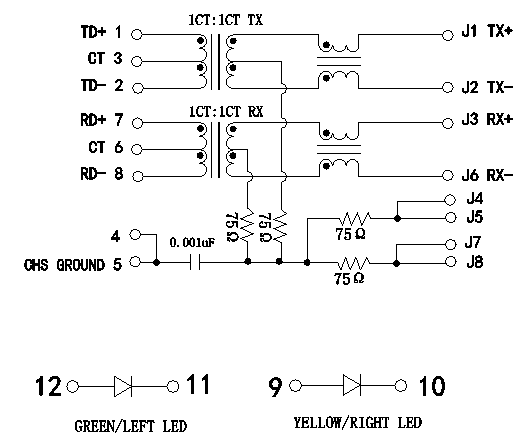

1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.LX: (100KHz, 100mV, 8mA, DC Bias)
Mã PIN: (P1, P2), (P7, P8) = 350uH MIN
3. HIPOT:
PINS (P1, P3, P2) TO (J1, J2) = 1500VAC ĐỂ 60 GIÂY
Mã PIN (P7, P6, P8) TO (J3, J6) = 1500VAC ĐỂ 60 GIÂY
4. NGUYÊN NHÂN NGUYÊN NHÂN:
-1.0dB MAX @ 1.0MHz tới 65MHz
5.MỘT CHẤT LƯỢNG:
-20dB MIN @ 1MHz tới 10MHz
-16dB MIN @ 10MHz đến 30MHz
-12dB MIN @ 30MHz đến 60MHz
-10dB MIN @ 60MHz đến 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz đến 30MHz
-35dB MIN @ 30MHz đến 60MHz
-30dB MIN @ 60MHz đến 100MHz
7.COMMON TO COMMON MODE REJECTION:
-30dB MIN @ 1MHz đến 50MHz
-20dB MIN @ 50MHz đến 150MHz
8.OPERATING TEMPERATURE: 0 ℃ ～ 70 ℃.

47F-1205GYD2
